DN900规格GFK材质砖砌管路连接接头结构

　　在市政地下管网、工业厂区排污管线、大型建筑给排水系统的施工场景中，砖砌检查井与预制复合管线的衔接位置，一直是管线密封、结构受力的薄弱环节。常规的刚性连接方式在土壤沉降、管线热胀冷缩的交变应力作用下，很容易出现接口开裂、渗漏、错位等问题，后期运维排查和修复的成本极高，而这款DN900规格的GFK材质管路接头，正是针对这类砖砌墙体与复合管线接驳场景开发的专用连接构件。

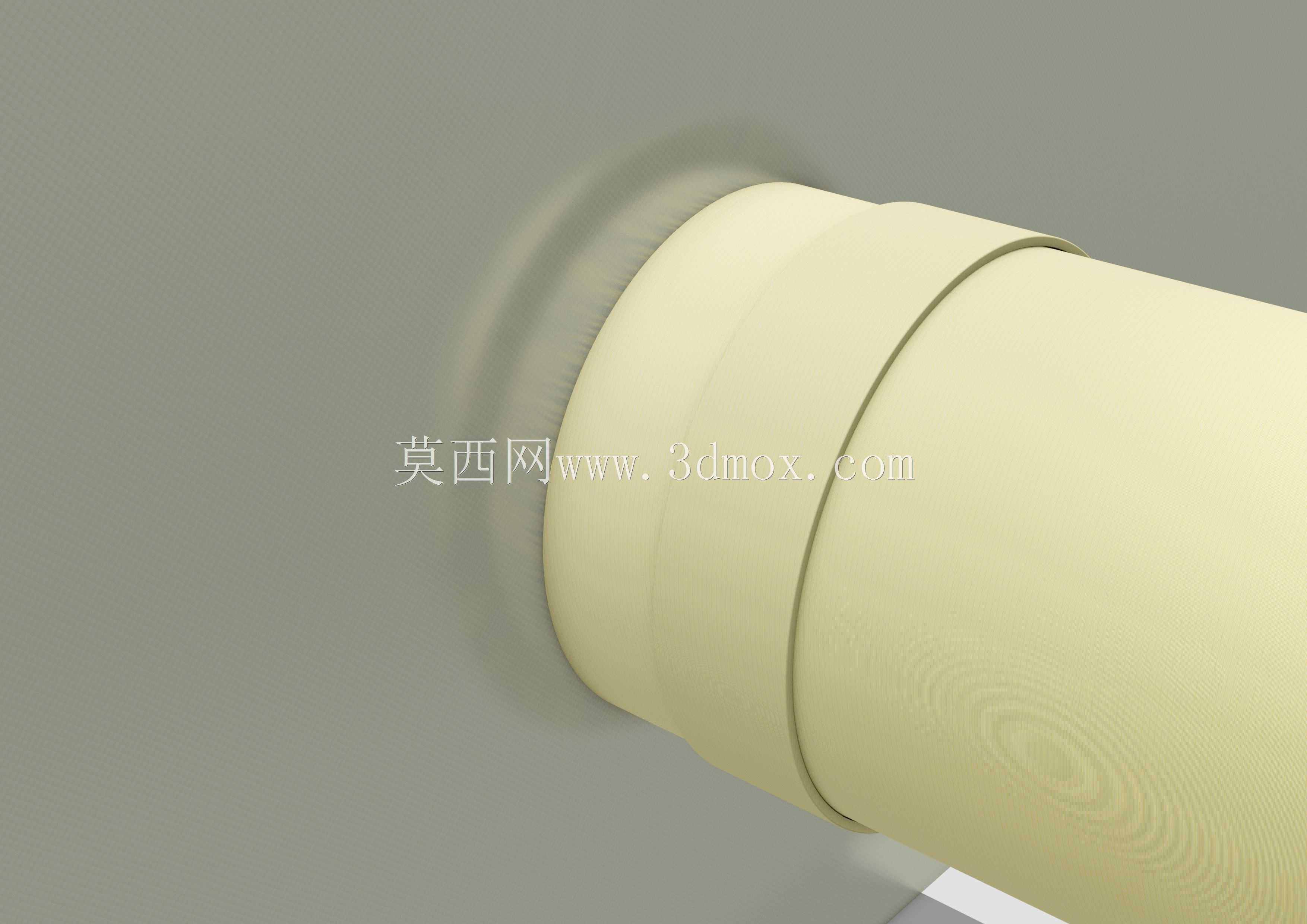

　　从实际使用的角度来看，这款接头的核心作用是在砖砌墙体的预留洞口位置，实现GFK玻璃纤维增强塑料管线与墙体的稳固衔接，同时承担接口密封、应力缓冲、结构定位的多重功能。不同于普通的直插式管道接头，它专门适配砖砌结构的施工特性，接头的外侧设置有与砖砌体结合的锚固结构段，施工时可以直接嵌入砖砌墙体的砌筑层内，随着砌体施工同步完成固定，不需要后期在成型的井壁上钻孔打膨胀螺栓做固定，大幅降低了施工阶段对井壁结构的破坏，也避免了后期固定件锈蚀导致的连接失效问题。

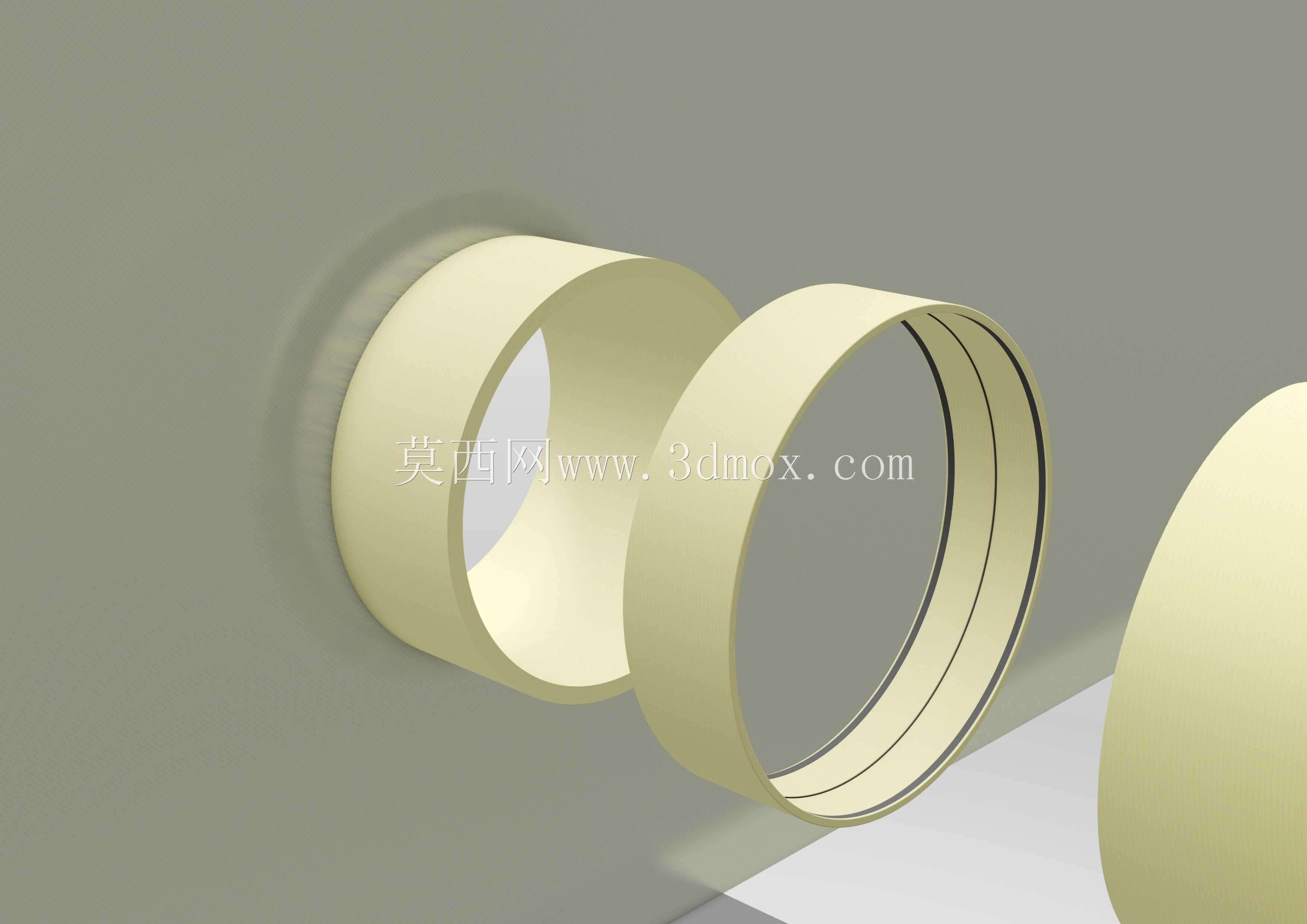

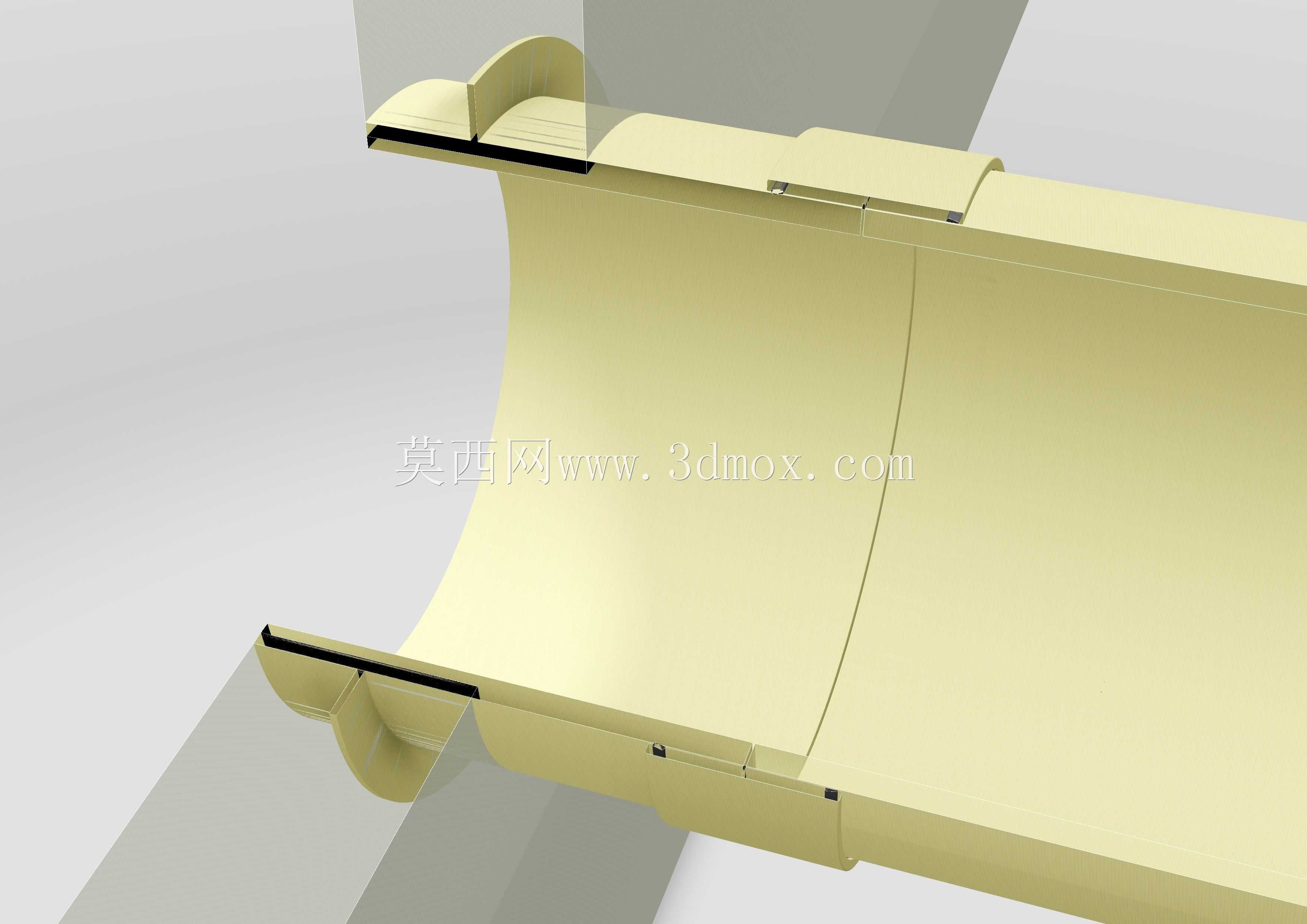

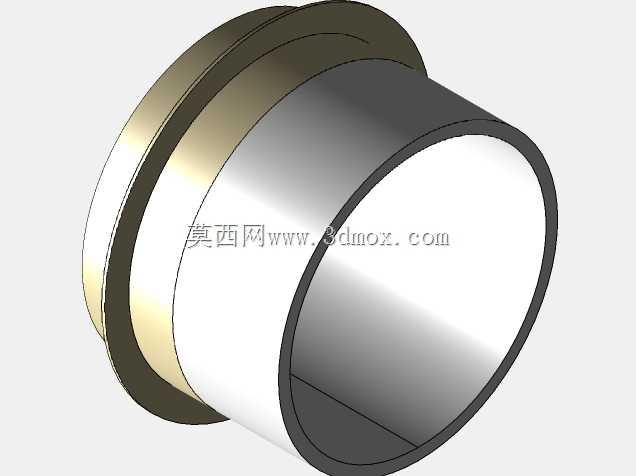

　　在结构设计层面，这款接头采用了分体嵌套的设计思路，主体承口结构与配套的Whit套筒配合使用，承口的内径严格匹配DN900规格GFK管线的外径公差范围，内壁预留有密封件安装的环向槽位，安装时可以根据管线输送介质的特性选配对应的橡胶密封圈或者密封胶圈，实现0.1MPa压力等级下的无渗漏连接。接头的套筒段做了渐变的壁厚设计，靠近砖砌墙体的位置壁厚更大，用来承接砌体传递过来的竖向压力和土壤侧压力，靠近管线连接端的壁厚做了适度减薄，保留一定的径向形变余量，当管线出现小幅径向偏移或者轴向位移时，接头可以通过自身的微量形变吸收应力，避免应力直接传递到密封位置导致密封失效。

　　从安装边界的尺寸参数来看，这款接头的总长度适配标准240mm厚度的砖砌墙体，嵌入砌体的锚固段长度为120mm，外露的管线连接段长度为180mm，足够满足管线接驳时的操作空间需求，不需要额外再接短管调整安装位置。接头的最大外径为1080mm，在砖砌井壁施工时只需要预留直径1100mm的圆形洞口即可，砌筑过程中可以直接将接头的锚固段卡在砖层之间，用水泥砂浆填实接头与砖砌体之间的缝隙，就能实现接头与井壁的一体化结合，施工效率比传统的后置式连接构件提升40%以上。

　　在实际工况适配性上，这款接头充分考虑了地下管线的复杂使用环境，GFK材质本身具备优异的耐酸碱腐蚀性能，对于市政污水中的腐蚀性介质、工业废水的化学侵蚀都有很好的耐受能力，不需要额外做防腐处理，使用寿命可以达到与管线主体同寿命。接头的连接端做了平滑的圆弧过渡处理，没有尖锐的棱角，在穿设管线的时候不会划伤管线外壁的防腐层，也不会割伤安装时使用的密封橡胶件。不同于金属材质的连接接头，这款GFK材质的接头自重更轻，单套接头的重量不到同规格钢制接头的四分之一，在井下狭小空间内施工时，不需要借助吊装设备，两名施工人员就可以完成定位和安装作业，大幅降低了狭小空间施工的难度和安全风险。

　　从结构受力的角度分析，这款接头的承力结构做了针对性的加强，在套筒与承口的衔接位置设置了环向加强筋，避免管线沉降时对接头产生的剪切力导致衔接位置断裂。接头与管线连接的位置预留了15mm的轴向窜动间隙，当管线因为温度变化出现热胀冷缩时，管线可以在接头的承口内做小幅的轴向位移，不会因为热应力顶推井壁或者拉脱密封接口。在施工过程中，这款接头不需要特殊的安装工具，只需要按照常规的管线接驳流程，先将接头锚固段固定在砖砌墙体内，待水泥砂浆达到强度后，在管线外壁和接头承口内壁涂抹润滑脂，将GFK管线插入承口到标记位置，压紧密封件即可完成安装，对于现场施工人员的技术要求更低，也不容易出现安装失误导致的后期渗漏问题。

　　在不同的应用场景中，这款接头还可以适配不同的密封方案，如果是用于无压的排污、雨水管线，可以采用遇水膨胀橡胶圈做密封，安装后随着接触地下水或者管内的水体，密封圈自动膨胀填充间隙，实现自密封效果；如果是用于有压的给水、中水输送管线，可以采用双道O型橡胶圈的密封结构，配合密封脂实现高压下的密封性能。接头的外表面做了粗糙的毛面处理，和水泥砂浆的结合力更强，不会出现接头与砌体之间的缝隙渗水问题，从根源上解决了砖砌井壁管线接口位置的渗漏通病。
