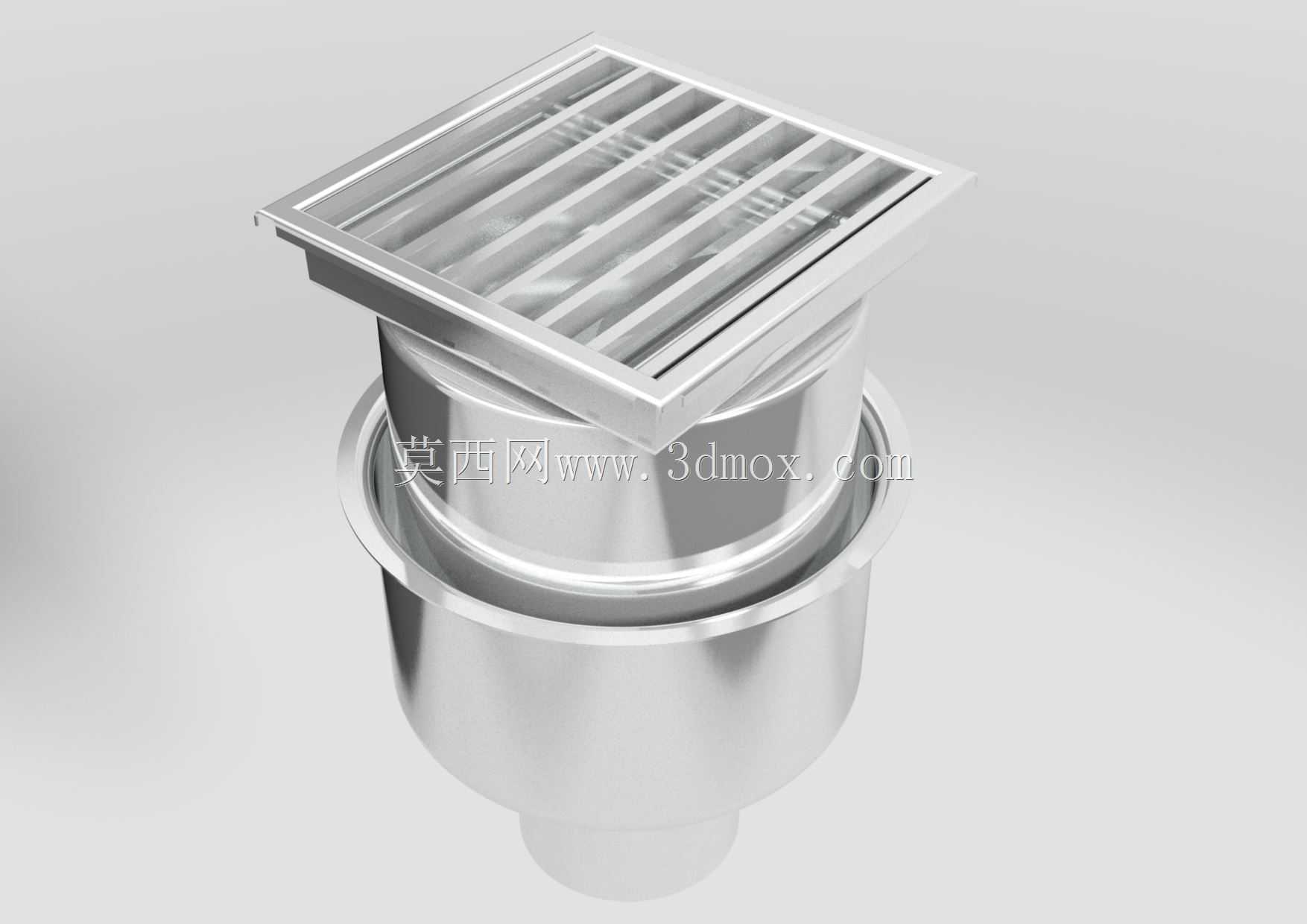

DN100规格200x200方形不锈钢排水地漏结构

　　在民用建筑厨卫空间、公共建筑淋浴区域、工业厂房洁净车间、食品加工生产区域的地面排水系统设计中，地面排水构件的选型直接影响排水效率、防臭效果与后期维护成本，这款方形不锈钢排水构件的结构设计，正是针对常规DN100排水立管的安装场景做的适配优化。从实际安装边界来看，该构件上部的格栅框架外轮廓尺寸为200mm×200mm，能够匹配常规装修阶段预留的210mm见方的地面安装洞口，下部承插结构的接口倾角为90°，可直接与公称直径DN100的排水立管做承插连接，无需额外加工变径接头，安装阶段可直接将构件下部筒体插入预留的立管管口，上部框架与完成后的地面做齐平固定，格栅面与地面完成面的高度差可通过下部筒体的插入深度做微调，

　　适配20-50mm范围的地面铺装厚度差。设计阶段优先考虑了排水工况下的杂物拦截需求，上部格栅采用等间距条形开孔结构，开孔宽度控制在8mm，既能够保证大流量排水时的过流面积，避免地面积水，又能有效拦截地面的毛发、碎屑、较大颗粒杂物，防止杂物进入排水立管造成管道堵塞，格栅与下部框架采用卡扣式连接，无需额外固定件，日常维护时可直接掀开格栅清理截留的杂物，操作便捷。构件整体采用不锈钢材质冲压焊接成型，筒体部分做了阶梯式变径结构，上部与格栅框架衔接的位置做了外翻边结构，能够承托在地面找平层上，避免安装后构件出现下沉移位，下部筒体的水封结构深度达到50mm，符合给排水设计规范中对于地漏水封深度的要求，能够有效阻隔排水管道内的异味返溢到室内空间，

　　同时不锈钢材质的抗腐蚀性能能够适配卫浴空间潮湿环境、食品车间酸碱清洗环境的长期使用需求，不会出现传统铸铁地漏长期使用后锈蚀、表面剥落的问题。在结构建模过程中，各部件的配合公差做了针对性控制，格栅与框架的配合间隙控制在0.5mm以内，既保证格栅能够灵活取放，又避免间隙过大卡入细小杂物，下部承插接口的外径尺寸比DN100排水立管的标准内径小2mm，安装时可在接口处缠绕密封胶条填补间隙，防止污水从接口位置渗漏到楼板结构层。针对不同场景的使用需求，该结构的格栅承重能力做了强化处理，格栅条的厚度为2mm，下部设置了横向加强筋，能够承受成年人的正常踩踏荷载，不会出现格栅变形凹陷的问题，在公共淋浴间、食堂操作间等人流量较大的区域使用时，

　　也能满足长期承重的使用要求。从排水性能来看，该构件的总过流面积达到0.006㎡，能够满足每秒1.2L的排水流量需求，匹配常规地面1%坡度找坡的设计时，可覆盖约20㎡区域的地面排水需求，无需额外增设排水点。建模阶段对各焊接位置做了圆角过渡处理，避免尖锐边角在安装、维护过程中划伤操作人员，同时筒体内部的光滑内壁设计能够减少污水流动时的阻力，避免污物附着在筒壁上滋生细菌，日常冲洗时可直接将水流冲入筒体内部，将残留污物冲入排水立管，降低维护频次。
