DN900规格GFK管道连接套筒结构

　　在市政给排水、工业流体输送、化工介质传输等大口径管路布设场景中，管道对接位置的密封可靠性与结构同轴度，直接决定整条管线的长期运行稳定性，尤其是DN900这类大公称直径的管路，一旦对接位置出现错位、渗漏，后续检修拆装的成本极高，还可能引发介质泄漏、管路压降超标等连锁问题。这款GFK材质的连接套筒，正是针对大口径玻璃纤维增强塑料管道的对接需求设计，核心作用是实现两段同规格GFK管道的轴向插接固定，为管路对接位置提供结构支撑与密封限位的基础载体。从实际工程应用的角度看，这类套筒常被用在埋地给排水管线、工业循环水系统、通风排气管道的直线段对接位置，相比传统法兰连接结构，它不需要在管道端部预制法兰翻边，也不需要密集布置螺栓紧固件，

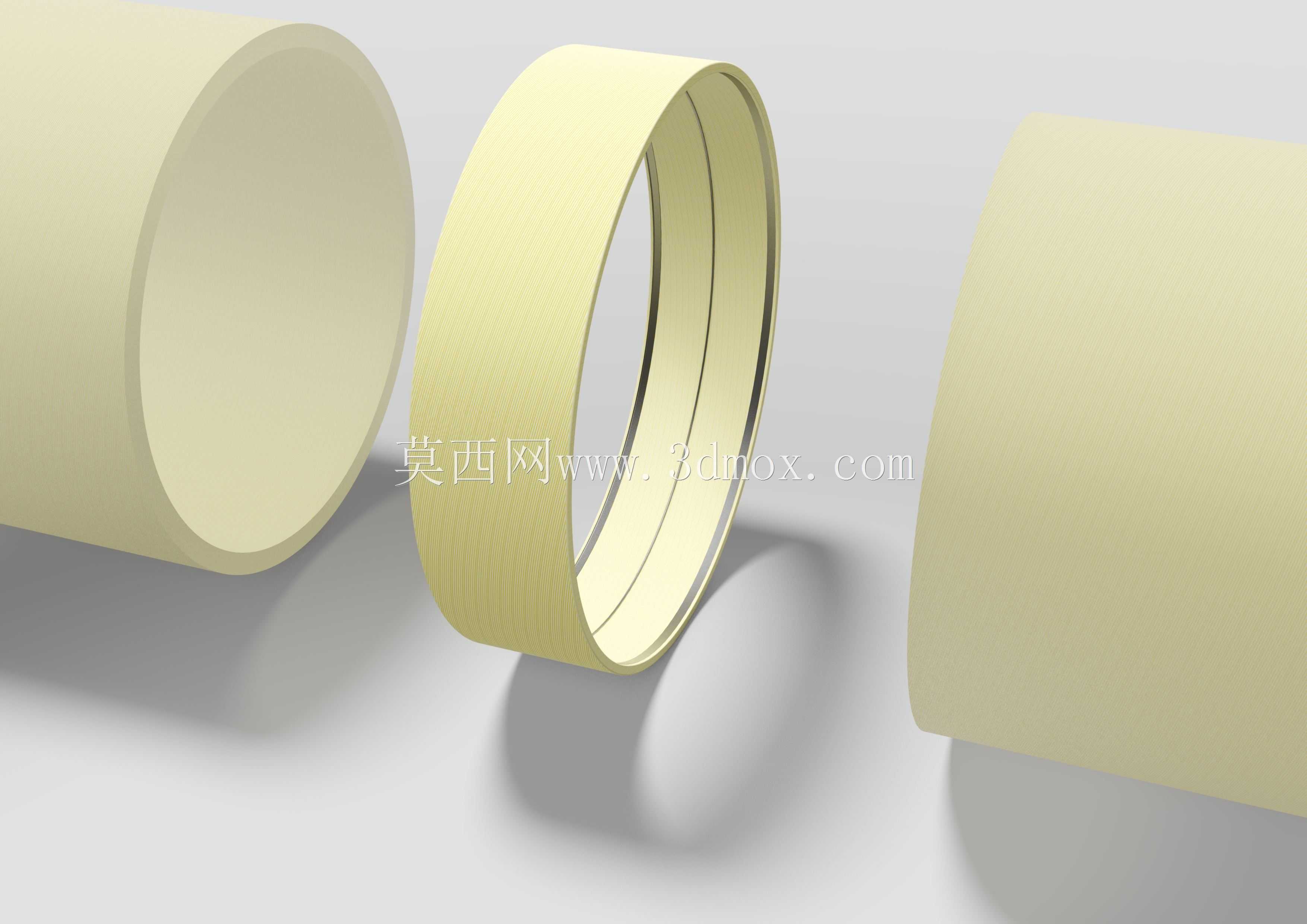

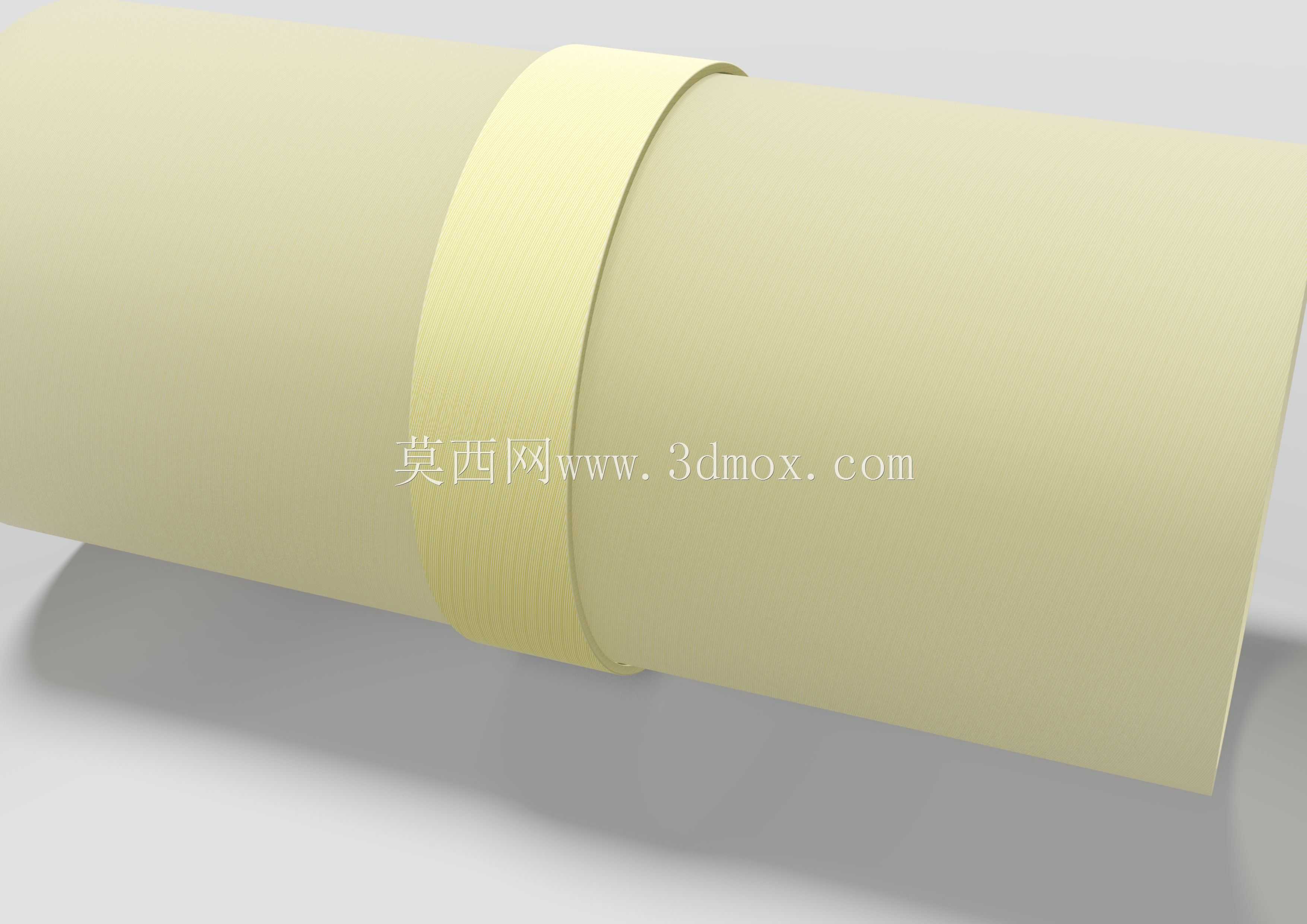

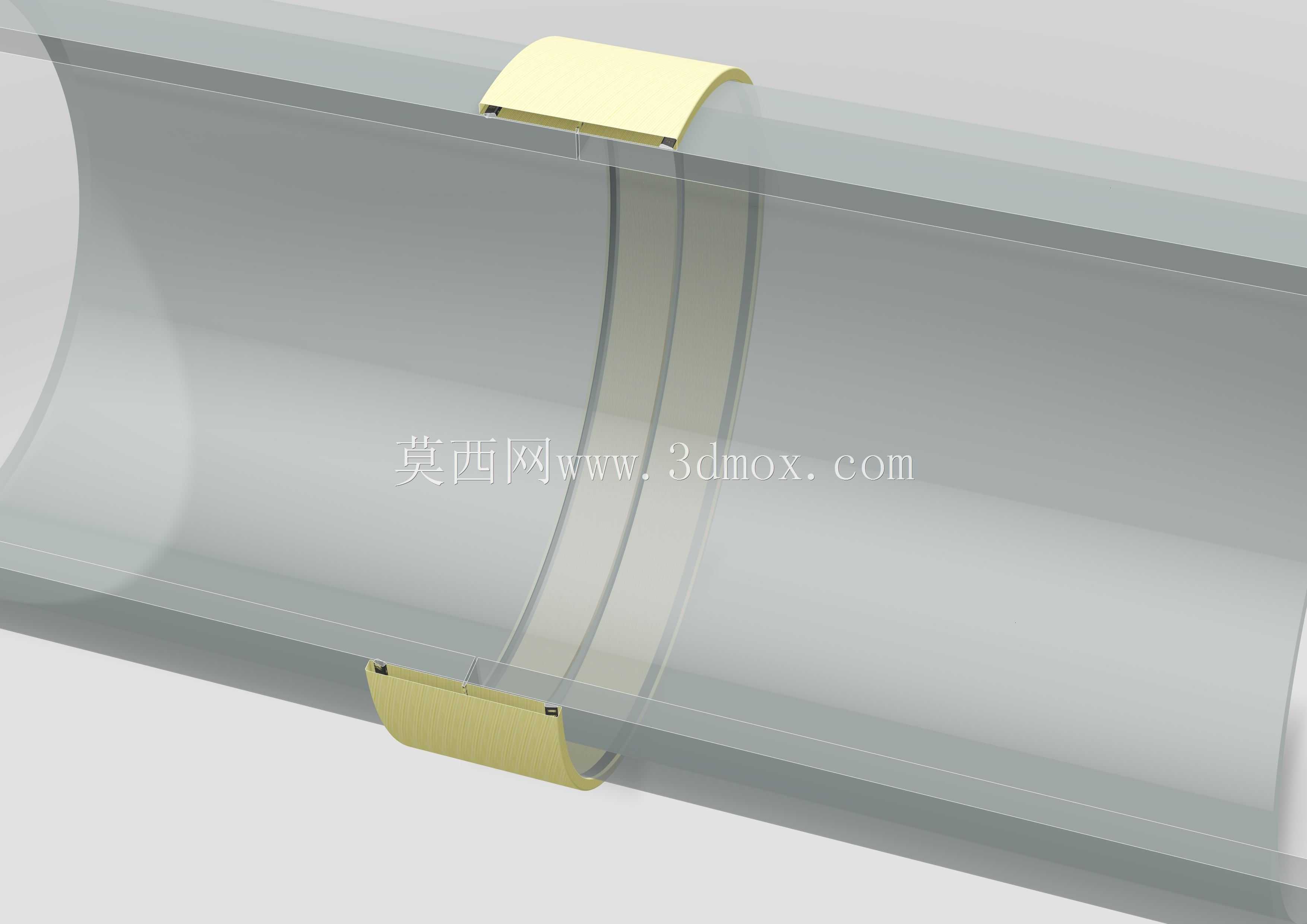

　　安装时仅需要将两段管道从套筒两端插入到位，配合配套的密封圈即可完成密封固定，现场施工效率更高，也更适配GFK管道本身轻质、耐腐蚀的材料特性。从结构设计逻辑来看，这款套筒采用等径直通式的环形筒体结构，整体为对称回转体形态，筒体的内壁设置有两道环形限位凸台，凸台的位置距离套筒两端端面的距离一致，刚好对应管道插入的设计深度，当两侧管道插入到设计位置时，管端会抵靠在凸台侧面，既可以保证两段管道的插入深度一致，避免出现单侧插入过浅导致的连接强度不足问题，也能为密封圈提供稳定的压缩限位空间，防止密封圈在管道插接过程中出现移位、卷边的情况。筒体的内外壁均做了等壁厚设计，壁厚取值结合DN900管道的常规工作压力、埋地载荷要求做了匹配，

　　既不会因为壁厚过大造成材料浪费、增加整体重量，也不会因为壁厚不足导致筒体在外部土压、内部介质压力作用下出现径向变形。考虑到GFK材料本身的成型特性，套筒的两端边缘做了小尺寸的倒角过渡，一方面可以在管道插接时起到导向作用，避免管道端部的纤维层刮擦套筒内壁造成损伤，另一方面也能去除成型后的毛边，避免安装过程中出现划伤施工人员的情况。从安装边界条件来看，这款套筒的内孔直径与DN900规格GFK管道的外径做了间隙配合设计，配合间隙控制在合理范围内，既可以保证管道能够顺利插入，不会因为尺寸公差导致插接卡滞，也不会因为间隙过大造成密封圈压缩量不足引发渗漏。套筒的整体轴向长度经过优化，在满足两侧管道插入深度要求的前提下，尽可能压缩整体长度，减少管路对接位置的空间占用，不管是在狭窄的管廊内布设，还是在埋地管沟内安装，都不需要额外预留过多的操作空间。在实际选型使用过程中，需要注意这款套筒仅适配同公称直径、同外径系列的GFK管道，不能用于不同材质、不同外径规格管道的过渡连接，安装前需要检查套筒内壁的凸台位置是否存在成型缺陷，密封圈槽内是否有杂物残留，管道插入端的外壁是否平整无毛刺，插接过程中需要保持管道与套筒的同轴度，避免强行斜向插入造成套筒内壁或管道端部的损伤。相比金属材质的连接套筒，这款GFK套筒和对接管道的材质一致，线膨胀系数相同，在温度变化幅度较大的使用场景中，不会因为两种材料的热胀冷缩量差异出现连接松动的问题，同时GFK材料本身具备优异的耐腐蚀性，

　　在输送腐蚀性介质、或者埋设在高盐碱度的土壤环境中时，不需要额外做防腐处理，长期使用的维护成本更低。从三维建模的角度来看，这类回转体结构的建模逻辑相对清晰，但需要重点把控内壁凸台的位置尺寸、倒角的角度取值、内外径的配合公差，建模时需要优先保证整体的同轴度，所有环形特征都要以筒体的中心轴线为基准，避免出现偏心问题，否则会直接影响后续的装配干涉检查结果，也无法准确反映实际产品的安装适配性。在管路系统的整体布局设计中，这类直通套筒是直线段管路连接最基础的构件，它的结构可靠性直接影响整条管线的运行寿命，设计时需要结合管路的工作压力、敷设环境、介质特性综合确定壁厚、密封结构形式，不能直接照搬小口径管件的设计参数按比例放大，否则很容易出现结构强度不足、密封失效的问题。
