公称直径DN80立式饮用水消火栓结构设计

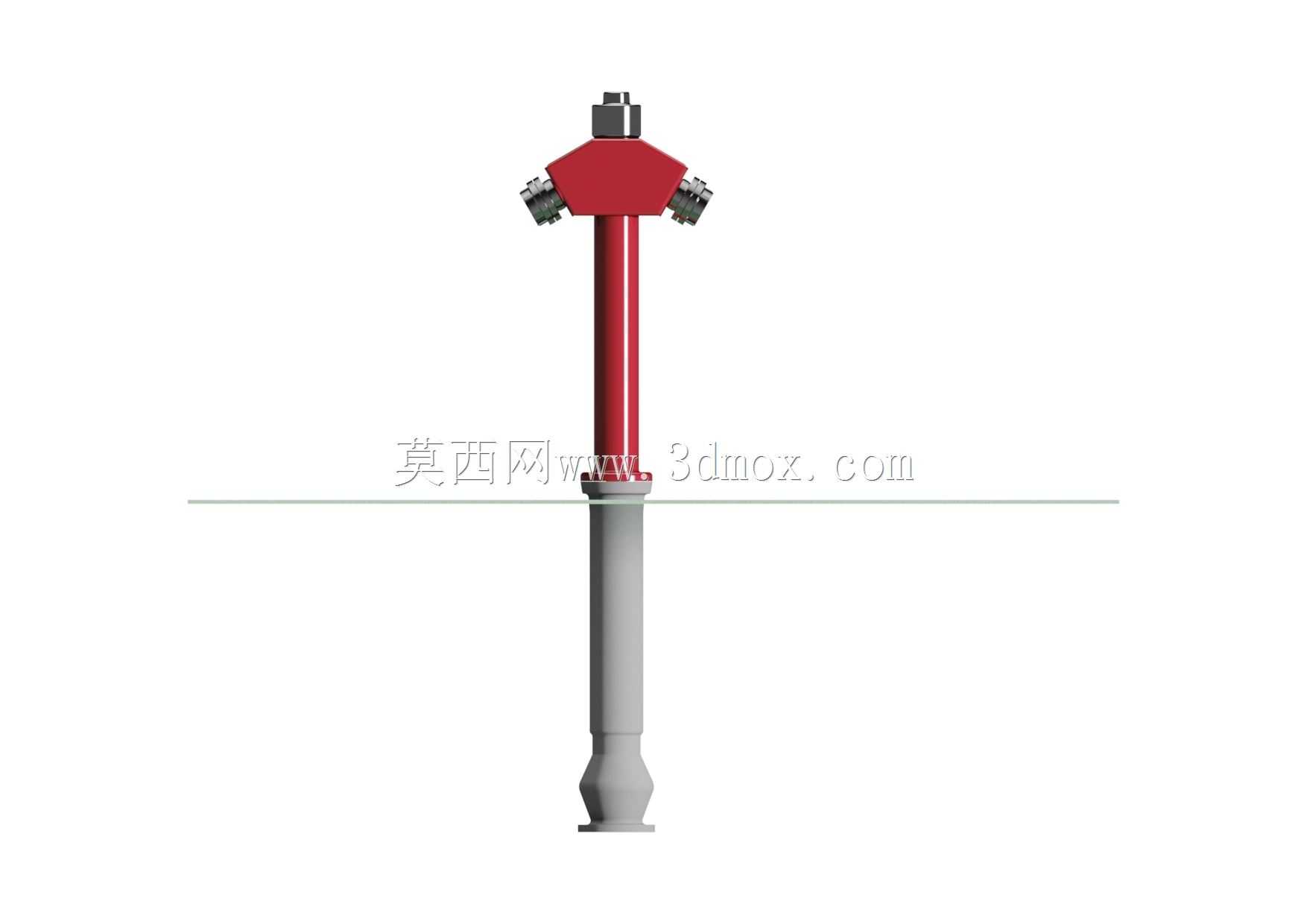

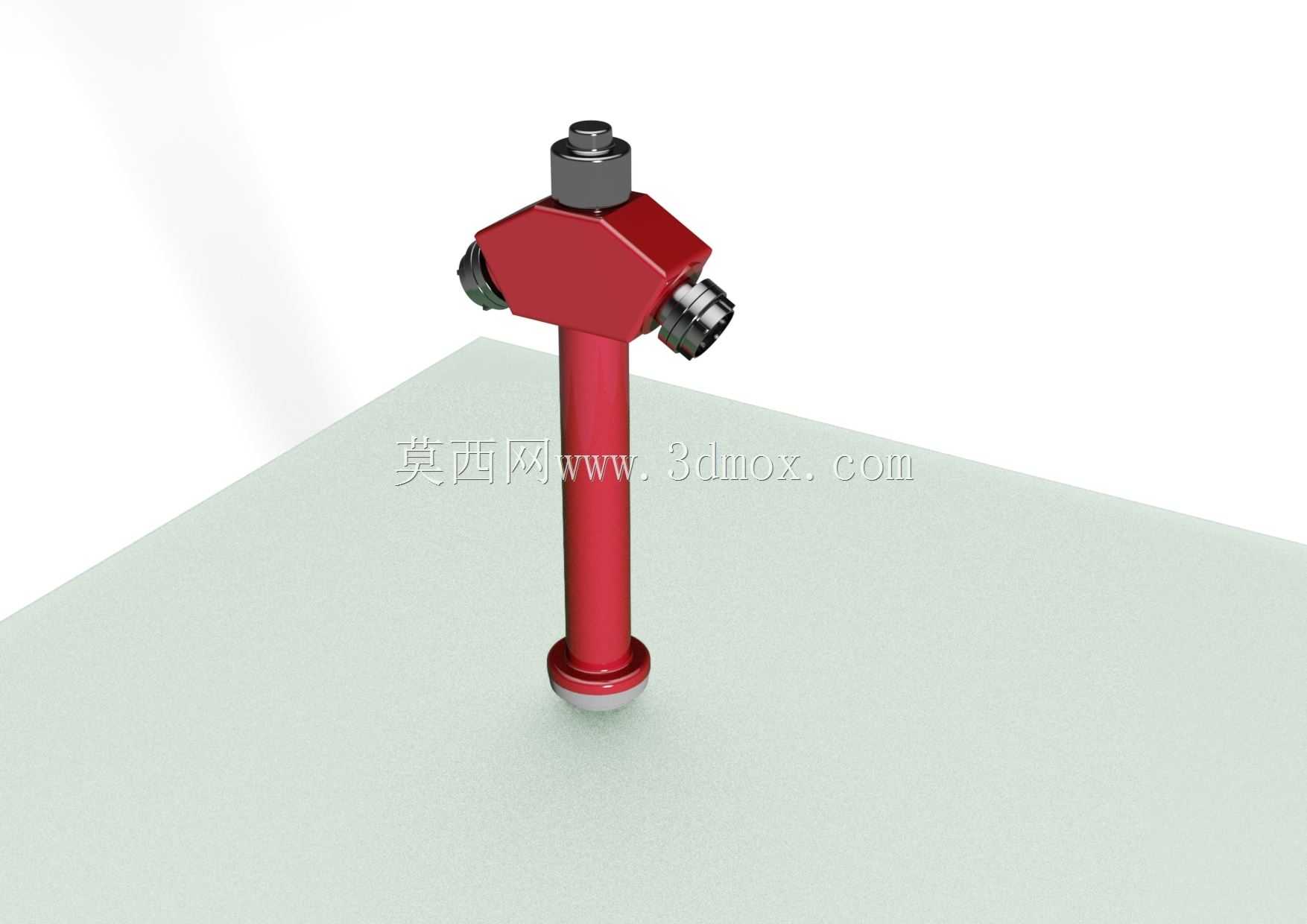

　　在市政供水、厂区直饮水管网以及民用建筑室外消防供水系统的设计选型中，适配饮用水输送要求的立式消火栓是兼顾消防应急供水与日常水质安全的关键配套部件，这类设备的三维结构设计需要同时匹配管网安装边界、出水接口规范以及涉水部件的卫生要求，不能直接套用普通消防栓的通用结构。这款公称直径DN80的立式饮用水消火栓，主体采用直立式长杆结构，安装深度设定为1.0m，适配多数地区冻土层以下的埋设要求，避免冬季低温导致管内存水结冻影响设备正常启用，同时直立式的布局能够减少地下管网接口的弯折应力，长期埋设使用时接口渗漏风险远低于侧装式结构。设备上部设置两个对称布置的B型出水抽头，接口规格匹配常规消防水带与应急取水接头，

　　双接口的设计能够支持两路水带同时接驳，在应急取水场景下可以同时满足多组作业的供水需求，不需要额外加装分流转接部件，减少现场接驳的操作步骤。从结构设计逻辑来看，这款消火栓的主体流道采用等径过渡设计，进水端与地下DN80供水主管道直接对接，流道内部没有突兀的变径或阻水结构，能够最大限度降低供水过程中的水头损失，保证出水端的压力满足消防取水的压力要求；上部的阀杆密封组件采用嵌套式结构，密封件位置高于常水位线，长期埋设使用时不会因为地下水浸泡导致密封件老化失效，同时阀杆顶部的操作端采用标准方头结构，匹配通用的消火栓启闭扳手，运维人员不需要配备专用工具即可完成启闭操作。考虑到饮用水输送的特殊要求，设备所有过流部件的结构都做了圆弧过渡处理，

　　没有容易滞留积水的死角，避免长期使用时内部滋生微生物影响供水水质，同时外部涂层采用涉水级防腐材料，不会因为长期与水体接触析出有害物质，符合饮用水输配设备的卫生要求。在安装边界方面，这款消火栓的直立杆体直径与DN80管道外径匹配，埋设时只需要在主管道上方预留直径150mm左右的安装井位即可，不需要大面积开挖作业面，两个上部出水接口的中心距经过优化，接驳水带时两个接头不会出现干涉，操作空间充足；阀杆顶部的操作端距离地面的高度符合室外消火栓的安装规范，不需要额外加装接长杆，运维人员站在地面即可完成操作。在实际应用场景中，这类立式饮用水消火栓除了承担消防应急供水的功能外，还可以作为管网末梢的定期排水口，用于排出管网内的滞留存水，

　　保障管网内的水质新鲜，同时在市政洒水、临时应急取水等场景下也可以作为合规取水点使用，相比普通消火栓更适合对水质有要求的供水管网配套。建模过程中对各个部件的装配公差做了匹配验证，密封件的压缩量控制在合理区间，既保证密封效果不会出现渗漏，又不会因为压缩量过大导致阀杆启闭力矩过大，操作费力；两个侧置的出水接口采用标准管螺纹连接，螺纹的有效啮合长度满足压力管道的连接要求，在0.1MPa到1.6MPa的常规供水压力区间内都能保证连接可靠性，不会出现脱开或渗漏的问题。设备底部的进水端采用圆弧过渡结构，与主管道连接时不会对主管道的流道造成过多遮挡，减少局部阻力损失，同时底部设置的限位结构能够保证安装时的插入深度一致，避免现场安装时因为插入深度不当导致流道通径缩小。
