金属板结构模拟冷凝器冷却器设计

　　在工业温控与流体换热场景中，这类采用普通金属板搭建的模拟冷凝器冷却器，主要适配小功率热交换工况的散热需求，常见于小型工业设备温控回路、实验台换热单元、紧凑型机电设备的热管理模块中，承担气态介质冷凝、循环介质降温的核心作用，能够将回路中携带热量的气态工质通过金属板面的热交换完成相变冷凝，同时把多余热量传导至外部空气侧，维持整个回路的热平衡状态。

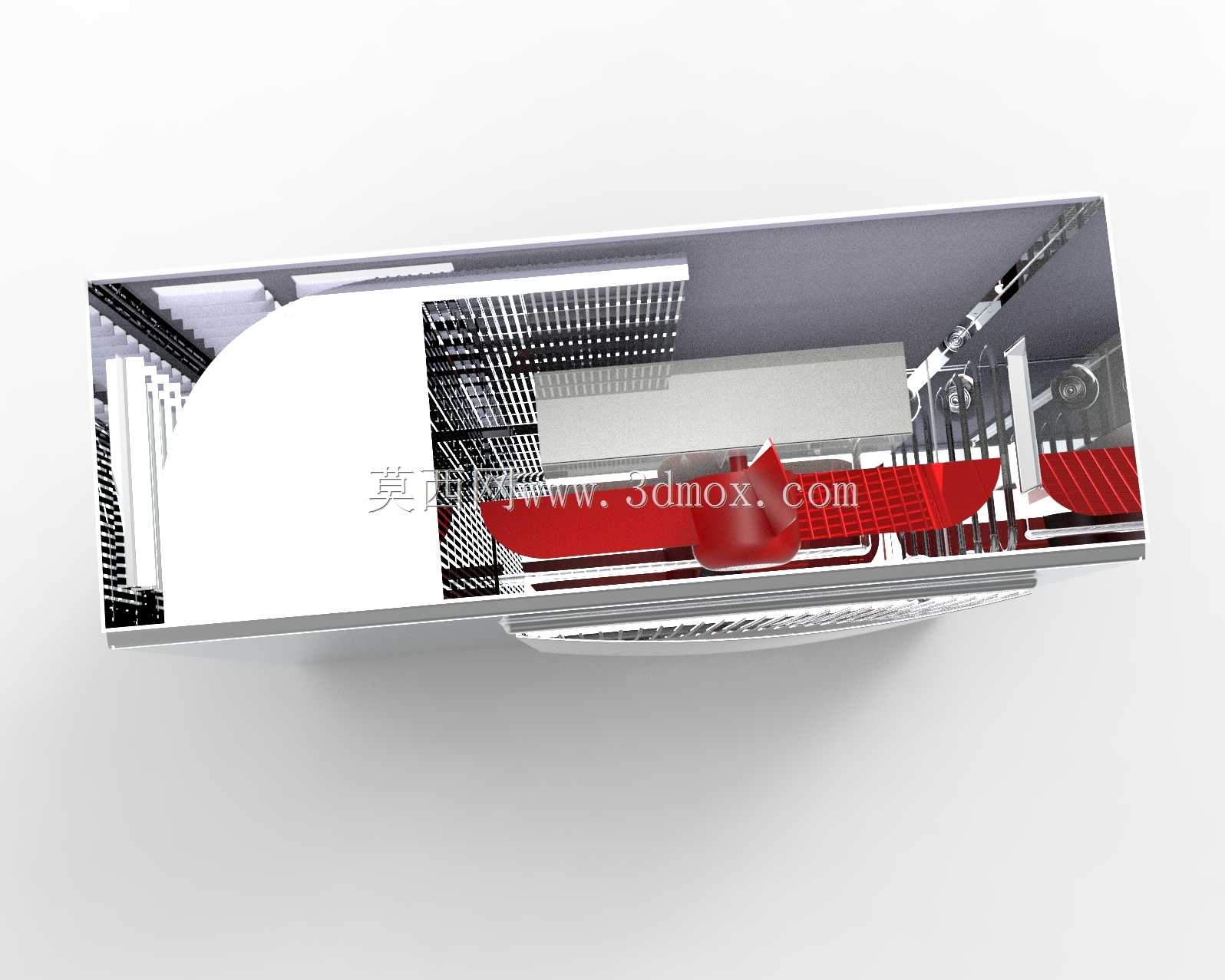

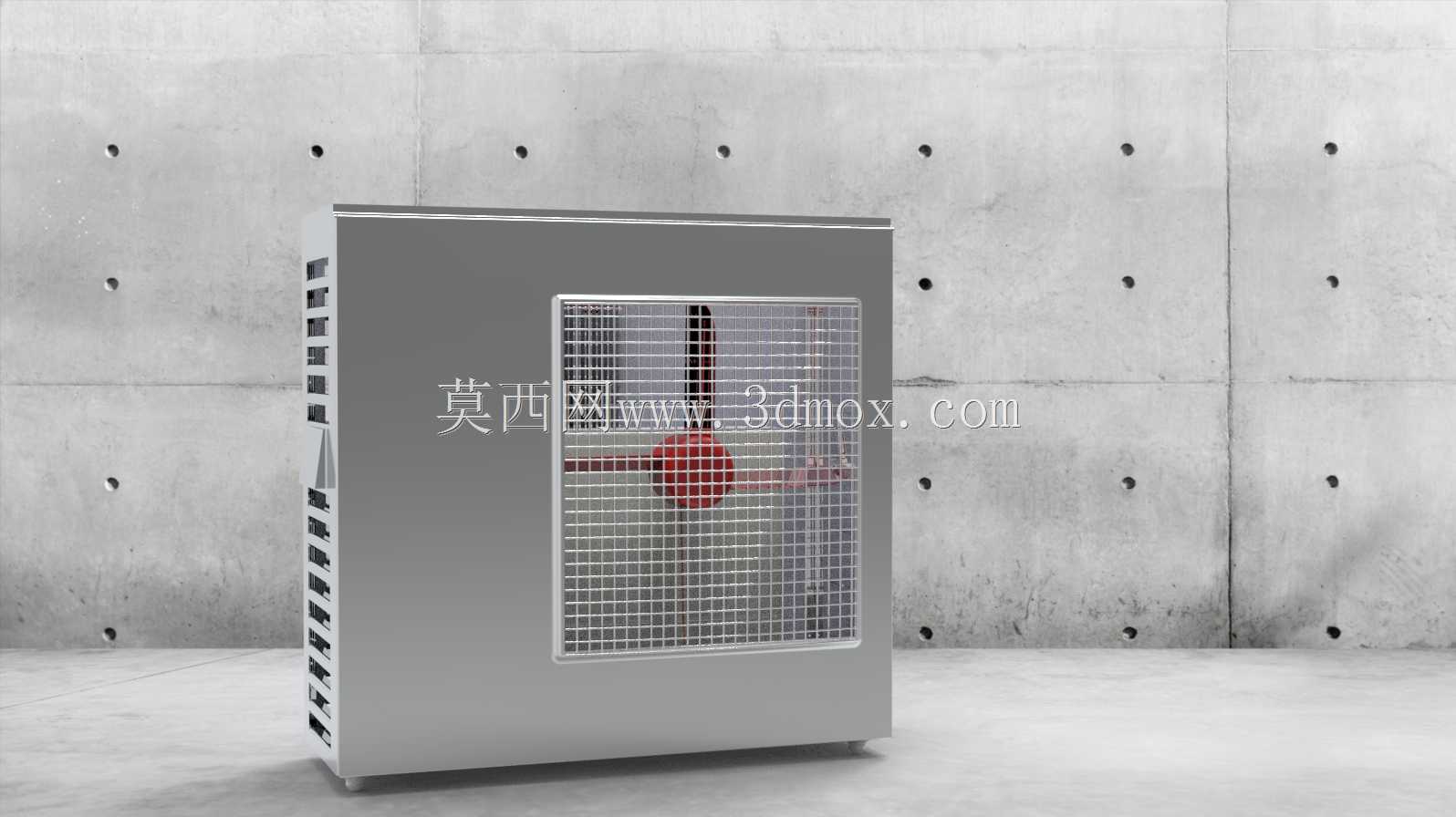

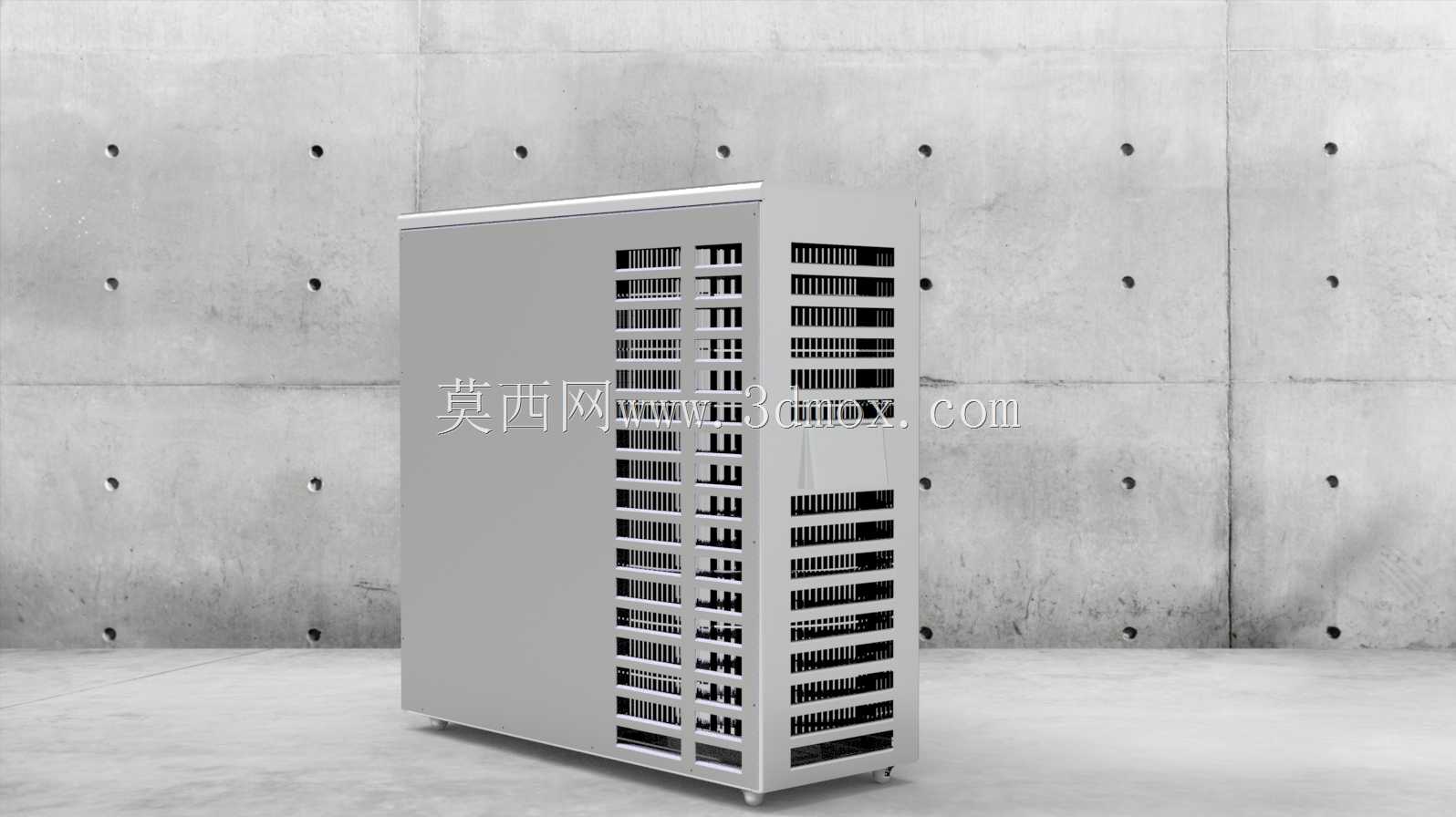

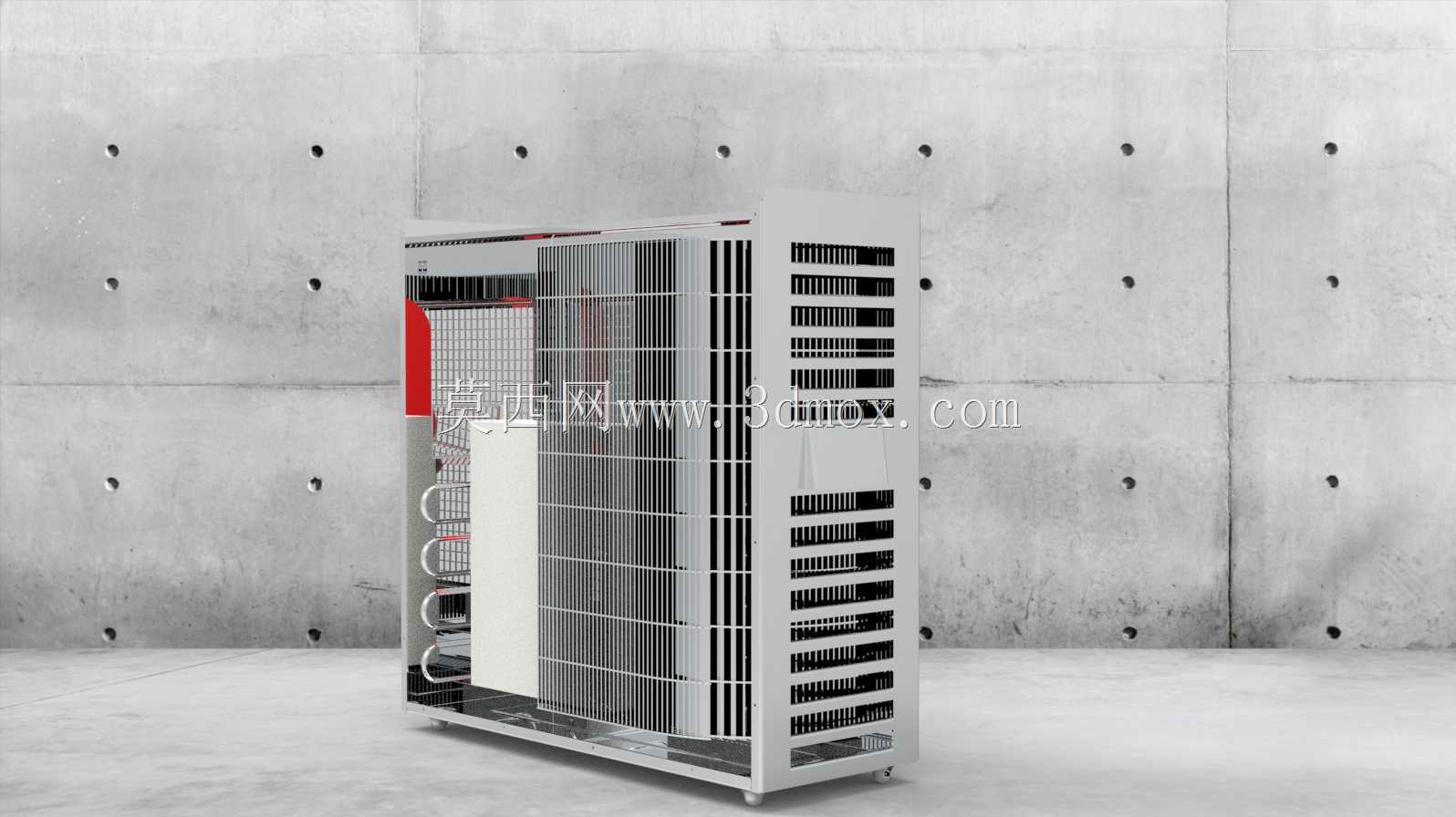

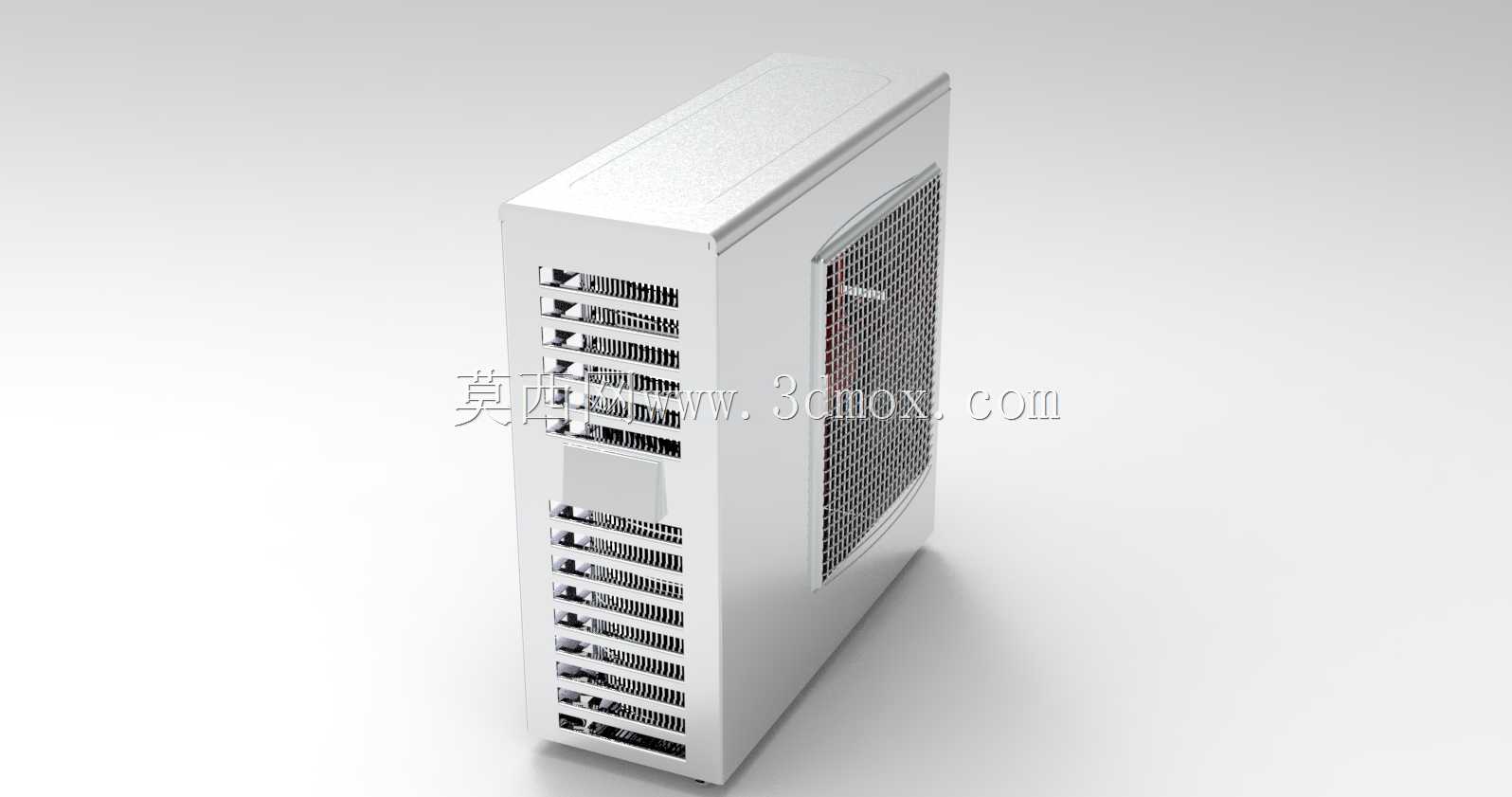

　　从实际功能特性来看，该结构摒弃了传统管壳式换热器复杂的管路排布，整体采用直立长方体的紧凑构型，正面预留大面积通风格栅区域，侧面分层设置多组横向通风槽道，能够让冷却空气从侧方槽道进入、正面格栅区域流出，形成贯穿式的风冷散热通道，无需额外设计复杂的导流风道，依靠金属板自身的折弯结构就可以完成气流路径的约束，减少了额外导流零件的使用，降低整体装配复杂度。金属板之间采用折边咬合加定位焊接的连接方式，既保证了整体结构的刚性，也避免了拼接缝隙出现漏风、漏液的问题，内部预留的介质流道直接在金属板折弯时一体成型，省去了单独加工流道槽、焊接流道盖板的工序，在小批量试制场景下能够大幅缩短加工周期，降低开模与加工成本。

　　设计过程中优先考虑了安装边界的适配性，整体直立式的长方体构型占地面积小，底部预留平整的安装基准面，可直接通过螺栓固定在设备机架的水平安装面上，不需要额外设计倾斜安装支架，安装时仅需预留侧面与正面的通风间隙即可，侧面通风槽距离相邻设备壁面预留不小于50mm的进风空间，正面格栅区域预留不小于100mm的出风空间，就能保证散热气流的通畅，不会因为安装空间局促导致散热效率大幅下降。外形尺寸上采用了适配标准机柜安装空间的比例设计，整体高度控制在常规工业柜内安装空间的允许范围内，宽度与深度匹配标准机架的安装孔位间距，既可以独立落地安装，也可以嵌入到标准工业机柜内部集成使用，适配不同场景的安装需求。

　　结构设计上充分利用普通金属板的加工特性，所有结构件均采用常规厚度的冷轧钢板或镀锌钢板加工，不需要特殊厚度的定制板材，板材下料后通过数控折弯即可成型所有主体结构，格栅区域的通风孔采用常规冲压工艺加工，不需要激光切割等高精度加工工序，加工门槛低，普通钣金加工厂即可完成全部零件的加工，不需要特殊的加工设备。内部流道的截面尺寸经过匹配计算，能够适配小流量工质的流通需求，流道内壁平整无突兀的转角结构，减少工质流动的阻力损失，同时金属板的壁厚选择兼顾了结构强度与热传导效率，既不会因为壁厚过薄导致焊接变形、结构刚性不足，也不会因为壁厚过厚增加热阻、降低热交换效率。

　　在实际使用场景中，这类结构的冷却器不需要搭配复杂的运维配件，日常仅需定期清理格栅与通风槽处积累的灰尘即可，没有易损的管路接头、密封垫片等零件，长期运行的维护成本低。金属板表面经过常规防锈喷涂处理，能够适配普通工业车间的环境使用，不会因为空气中的潮气导致板面锈蚀，影响使用寿命与散热效果。结构上没有多余的外凸零件，整体外表面平整，搬运与安装过程中不容易出现磕碰变形的问题，运输过程中仅需做好格栅区域的防护即可，不需要定制专门的运输包装，降低物流环节的成本。

　　从建模逻辑来看，整个模型完全按照钣金加工的实际工序搭建，每一处折弯都预留了合理的折弯半径，所有拼接位置都匹配实际钣金加工的咬合余量，没有出现违背钣金加工工艺的结构设计，建模过程中同步考虑了装配顺序，所有零件都可以按照从内到外的顺序依次装配，不存在无法装配的干涉结构，也没有出现加工过程中刀具无法到达的死角，能够直接导出钣金展开图用于下料加工，不需要二次调整结构，对于同类型紧凑型风冷换热设备的设计有较强的参考价值，可根据实际散热功率需求调整整体尺寸、增减通风槽的数量、调整内部流道的截面大小，快速衍生出适配不同功率等级的系列化产品。
