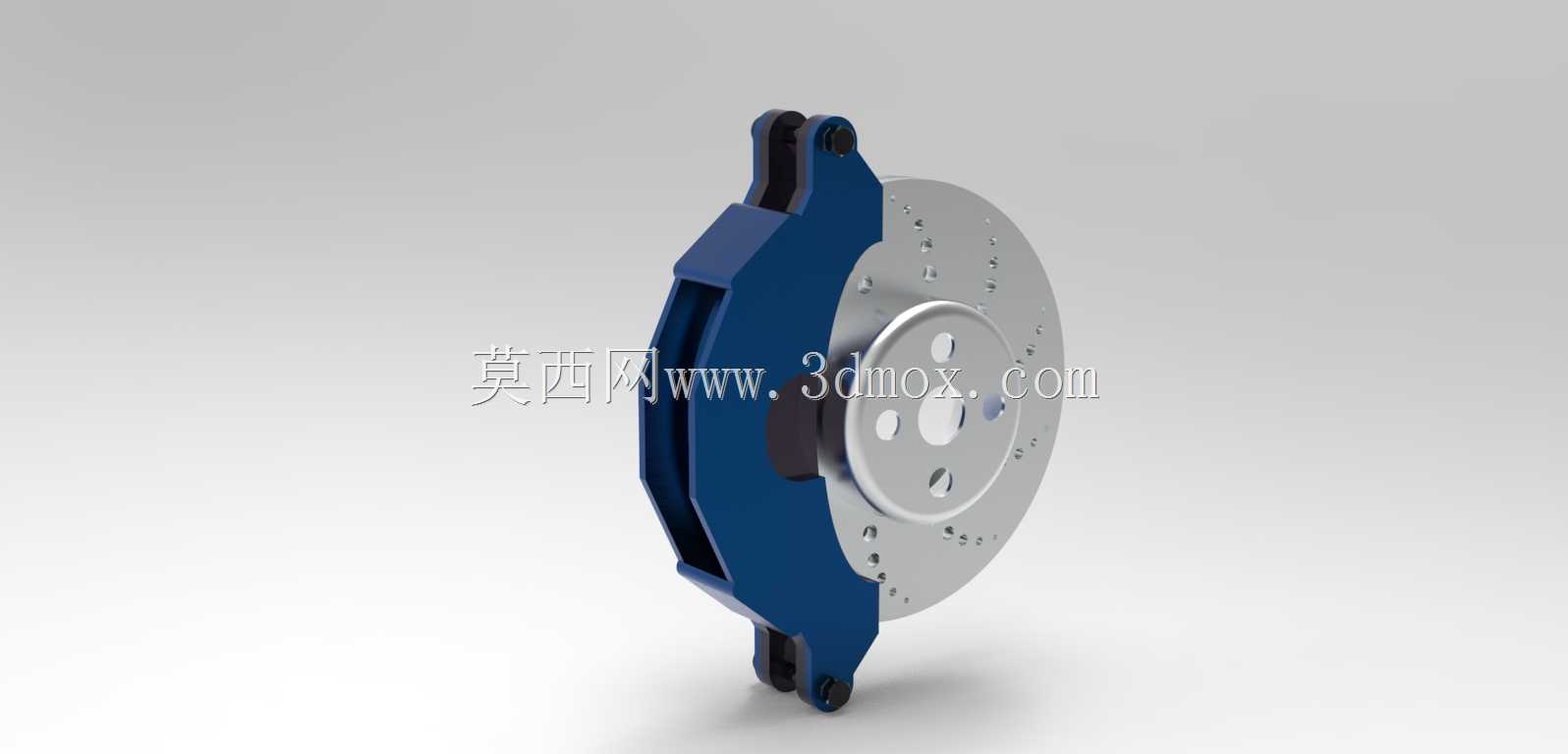

汽车盘式制动总成结构设计

　　这套盘式制动结构主要面向乘用车辆前轮制动场景适配，日常行驶中承担车辆减速、驻车保持、紧急工况下的制动力输出职能，相比传统鼓式制动结构，其散热效率更高，连续制动工况下热衰退幅度更低，涉水后制动性能恢复速度更快，是当前主流乘用车辆、轻型商用车辆普遍采用的制动结构形式。从结构组成来看，整套制动单元包含通风式制动盘、浮动式制动卡钳、摩擦衬片、安装支架、活塞回位组件几个核心部分，制动盘采用双层通风腔结构，盘面分布有径向散热筋，车辆行驶过程中轮辋带动的气流可顺着通风腔快速带走制动摩擦产生的热量，避免长时间制动后摩擦系数骤降引发制动距离拉长的问题；盘面预留的钻孔结构一方面可以快速排走摩擦产生的磨屑，减少衬片与盘面间的磨粒磨损，

　　另一方面也能在涉水工况下快速破开水膜，缩短湿滑路面的制动响应时间。设计过程中首先要匹配整车轴荷参数确定制动盘的有效摩擦半径，摩擦半径过大会导致制动力矩冗余度过高，制动过程中容易出现车轮抱死触发ABS误动作，摩擦半径过小则会导致制动力不足，无法满足法规要求的制动距离指标；其次要考虑轮辋的安装边界，制动盘的最大外圆直径必须小于轮辋的内圈最小直径，同时预留至少5mm的安全间隙，避免车辆行驶过程中石子、泥沙卡入造成制动盘刮擦异响。制动卡钳采用浮动式结构设计，相比固定式对置活塞卡钳，其结构更紧凑，占用轮边空间更小，制造成本更低，适配多数前置前驱家用车型的轮边布置空间；卡钳本体采用铸铁材质加工，内部集成单活塞结构，制动液推动活塞伸出时，

　　会先推动内侧摩擦衬片压向制动盘内侧，随后卡钳本体沿导向销反向滑动，带动外侧摩擦衬片压向制动盘外侧，实现两侧衬片同步夹紧制动盘的动作，这种结构对制动盘的端面跳动公差容忍度更高，不容易出现制动踏板抖动的问题。安装支架通过螺栓固定在转向节上，支架上预留的导向销孔与卡钳上的导向销配合，配合面采用橡胶防尘套密封，避免泥沙进入造成卡钳滑动卡滞，长期使用后出现偏磨、拖刹的问题；摩擦衬片采用半金属材质，摩擦系数稳定在0.35-0.4区间，衬片背面设置有消音减震片，能够减少制动过程中衬片与卡钳、活塞之间的硬接触撞击，降低制动异响概率，同时衬片上预留有磨损极限报警的金属弹片，当衬片磨损到剩余厚度3mm时，弹片会与制动盘接触发出尖锐的摩擦异响，

　　提醒驾驶员及时更换摩擦衬片。建模过程中需要重点关注几个配合公差：首先是制动盘与轮毂轴承配合面的同轴度公差，必须控制在0.02mm以内，否则车辆高速行驶时会出现制动踏板抖动、方向盘抖动的问题；其次是卡钳导向销与销孔的配合间隙，控制在0.05-0.1mm之间，间隙过大会导致卡钳晃动产生异响，间隙过小则会导致卡钳回位不畅出现拖刹；另外制动盘的端面跳动量在安装完成后必须控制在0.05mm以内，超过这个数值会导致制动过程中制动力波动，引发踏板弹脚的问题。实际装车匹配时还要考虑制动管路的布置走向，避免管路与悬架运动部件、轮辋发生干涉，车轮上下跳动、转向过程中制动管路的弯曲半径不能小于管路允许的最小弯曲半径，防止长期使用后管路出现疲劳开裂引发制动液泄漏。这套结构的安装边界适配16寸及以上轮辋，制动盘有效直径280mm，厚度24mm，磨损极限厚度22mm，卡钳总成最大外轮廓尺寸控制在140mm以内，不会与常见的多辐条轮辋发生干涉，适配多数紧凑型、中型家用轿车的前轮制动系统改装与原厂配套设计需求。
