踏板摩托前轮液压制动卡钳结构设计

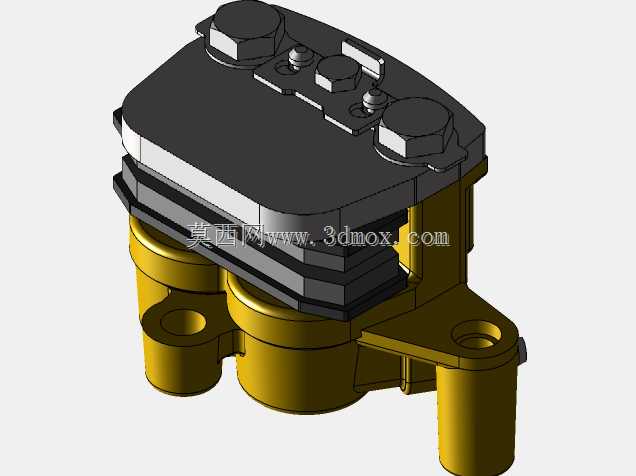

　　这款卡钳适配小排量踏板车型的前轮碟刹系统，日常通勤场景下频繁启停、雨天涉水、长下坡连续制动的工况都在设计考量范围内，区别于跨骑车型的大尺寸卡钳，该款针对踏板车整备质量轻、前轮载荷集中的特点做了结构优化，双活塞的布局能在捏下刹车手柄时同步推动两侧摩擦片贴紧刹车盘，避免单活塞结构带来的偏磨问题，延长摩擦片的更换周期。从结构设计逻辑来看，卡钳本体采用分体式装配思路，上部的油缸腔体集成了两个活塞腔、放气螺钉安装位与进油口接口，下部的安装支耳直接对应前减震器下端的安装孔位，不需要额外加装转接码，减少装配累计误差的同时也降低了改装或更换时的配件成本。活塞腔的密封槽采用矩形圈加防尘圈的双槽设计，矩形圈负责制动时的油压密封，

　　同时能在松开刹车时依靠橡胶的回弹力带动活塞回位，避免摩擦片长期拖磨刹车盘增加行驶阻力，外侧的防尘圈则阻挡路面的泥沙、积水溅入活塞与腔体的配合间隙，防止活塞锈蚀卡滞，这一点对日常通勤代步的车型尤为重要，很多踏板车长期在城区积水路面行驶，防尘结构失效后很容易出现刹车不回位、油耗升高的问题。安装边界方面，两个安装支耳的孔位同轴度公差控制在0.02mm以内，安装面与刹车盘盘面的平行度公差不超过0.03mm，装配后卡钳内侧面与刹车盘的单侧间隙保持在0.1mm到0.2mm之间，既不会因为间隙过大导致刹车手柄空行程太长，也不会因为间隙过小出现拖刹。卡钳本体的进油口采用标准M10×1.25的螺纹接口，适配市面上绝大多数踏板车的制动油管接头，

　　放气螺钉位于油缸腔体的最高位置，更换制动液排气时不需要反复调整卡钳角度，拧松放气螺钉就能将腔体内的空气完全排出，降低售后维护的操作难度。摩擦片的安装槽采用浮动式定位设计，摩擦片背面的消音片与卡钳本体之间预留了微小的活动间隙，制动时摩擦片可以自动贴合刹车盘盘面，补偿刹车盘轻微的端面跳动，减少刹车时的抖动与异响。上部的两个端盖分别对应两个活塞腔的加工工艺孔，装配时压入密封后即可形成封闭的油压腔体，端盖的六角结构方便后期维护时拆卸，不需要破坏卡钳本体就能更换内部的密封件。卡钳的整体重量控制在600g以内，相比同规格的铸铁卡钳减重超过30%，降低前轮的簧下质量，提升转向的灵活性，这对踏板车这种转向手把直接连接减震的结构来说，

　　簧下质量的降低能明显减轻低速挪车、城区穿行时的操作力度。油路设计上，两个活塞腔之间采用内部斜油孔连通，不需要额外加装外部油管，减少了漏油的风险点，油压建立的响应速度更快，捏下刹车手柄的瞬间就能将压力同步传递到两个活塞，制动力输出更线性，不会出现单活塞卡钳那种初段软、末段制动力突然爆发的突兀感。针对踏板车前轮容易被泥水飞溅的使用场景，卡钳的摩擦片外侧预留了挡泥边结构，能阻挡大部分轮胎卷起的泥沙直接冲击摩擦片表面，减少摩擦片的异常磨损，同时也避免泥沙进入摩擦片与刹车盘之间产生刹车异响。安装支耳的厚度做了加强处理，在紧急制动时能承受超过2000N的径向冲击力，不会出现支耳断裂的失效风险，支耳与本体的连接位置采用大圆角过渡，避免应力集中，经过10万次制动循环的疲劳测试后，连接位置没有出现裂纹或塑性变形。
