RC遥控模型车用连杆式热制动结构

　　这套连杆式热制动结构，主要面向小比例RC遥控模型车的制动场景设计，区别于常规电子刹车依靠电机反拖实现减速的方案，这套结构依靠机械摩擦实现动能耗散，能在大坡度滑行、长距离下坡、高速重载拖行的工况下提供稳定的制动力矩，避免电子刹车长时间工作带来的电机过热、退磁风险，也能在电子系统出现故障时提供冗余制动能力，提升模型车的运行可靠性。

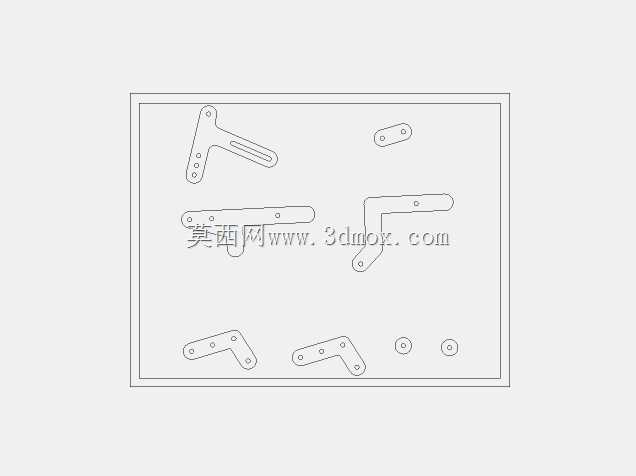

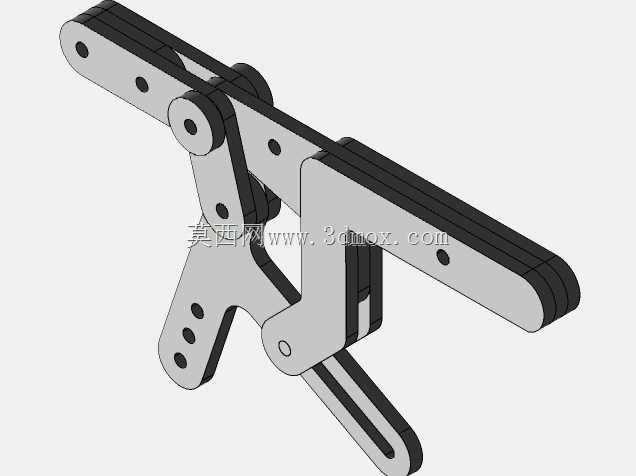

　　从结构设计逻辑来看，整套制动组件采用多连杆铰接布局，所有转动副均采用销轴铰接，没有复杂的凸轮或者液压元件，完全依靠连杆的角度变化实现制动块的压紧与释放。设计时特意将铰接点的位置做了偏心优化，当制动触发时，连杆会越过微小的死点位置，即便制动力出现波动，也不会出现制动块自行松脱的情况，保证制动状态的自锁稳定性。结构主体采用层叠式板材拼接设计，主受力臂采用高强度板材切割成型，两侧的摩擦片安装位预留了标准的安装槽位，可以直接替换不同摩擦系数的制动衬片，适配不同抓地力轮胎、不同车重的RC车型使用需求。

　　在安装边界上，整套结构的铰接孔位完全匹配主流1/10比例RC攀爬车、平跑车的底盘安装位，不需要对原车底盘做打孔或者切割改造，直接替换原车的制动安装座即可完成装配。结构的整体横向宽度控制在32mm以内，纵向伸展长度最大为78mm，完全处于原车底盘的轮内侧安装空间内，不会和轮胎、转向拉杆、悬挂摆臂产生运动干涉。所有铰接销轴的直径统一为3mm，和RC模型通用的销轴规格一致，后期维护更换零件时不需要单独定制非标件，降低使用维护成本。

　　实际使用场景中，这套制动结构可以和原车的油门舵机做联动，也可以单独配置一个微型舵机实现独立制动控制，制动时连杆带动两侧的摩擦臂同步向中间收拢，抱紧安装在传动轴上的制动盘，制动力矩可以通过调整铰接点处的弹簧预紧力做线性调节，既可以实现点刹效果，也可以实现长时间的驻车锁止。设计时特意将摩擦臂的接触面做了微弧度处理，和制动盘的接触面积可以达到85%以上，制动过程中不会出现偏磨、异响的问题，摩擦产生的热量可以通过金属材质的连杆臂快速散发，连续制动10分钟以上也不会出现结构过热变形的问题。

　　从建模细节来看，所有板材零件的边缘都做了0.5mm的倒角处理，既避免了锐边割手的问题，也减少了零件装配时的卡滞风险，铰接孔的公差控制在0.1mm以内，销轴穿入后既没有明显的旷量，也不会出现转动卡涩的情况。层叠的板材之间预留了0.2mm的间隙，涂抹润滑脂后可以长期保持转动顺畅，不会因为灰尘积累出现转动阻力变大的问题。结构上预留的多个调节孔位，可以根据不同车型的制动行程需求，调整舵机拉杆的安装位置，适配不同舵机的行程参数，不需要额外调整舵机的EPA参数就能实现满行程制动。

　　不同于很多RC改装件只追求外观仿真的设计思路，这套制动结构完全从实际功能出发，没有多余的装饰性结构，所有零件都承担对应的受力或者传动功能，整体重量控制在18g以内，不会给模型车增加过多的簧下质量，影响原车的悬挂响应特性。在做极限强度测试时，单臂可以承受15N的压紧力不会出现塑性变形，完全可以满足RC模型车高速行驶时的制动需求，即便在泥泞、多尘的越野场景下使用，简单清理后就能恢复正常工作状态，对使用环境的适应性很强。
