快装式弹性压紧拉夹三维结构设计

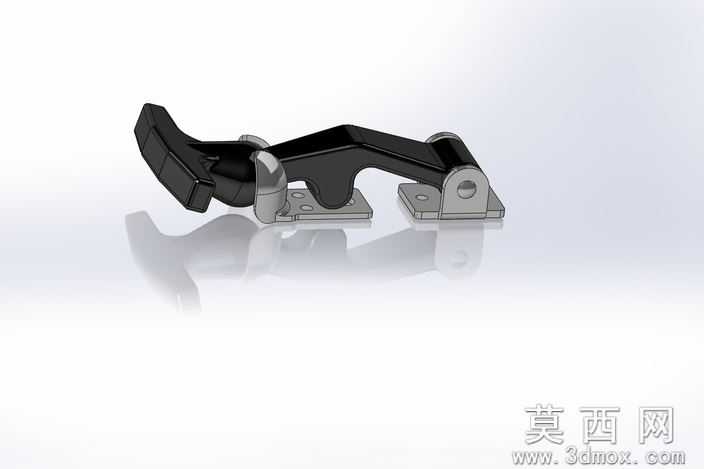

本款拉夹采用三维参数化建模方式完成整体结构设计，建模过程中首先对拉夹的功能需求进行拆解，明确其需要实现快速扣合、稳定压紧、便捷开启的核心使用目标，先绘制二维草图标定各部件的尺寸基准，确定底座安装孔位、摆臂转动行程、手柄握持角度的核心参数，再通过拉伸、切除、倒角等基础特征完成各独立零件的实体建模，对转动铰接位置添加同轴心、重合的配合约束，模拟真实装配状态下的运动轨迹，确保摆臂转动过程无干涉、锁止位置能提供足够的压紧力。材质设置上区分金属与塑料两大部件类别，金属托架、铰接销轴、底座部分赋予哑光不锈钢材质，调整金属粗糙度参数模拟真实金属件的细微磨砂质感，添加轻微的环境反射效果还原金属表面的光影特性；塑料手柄部分赋予黑色哑光工程塑料材质，适当降低反射强度，添加细微的颗粒纹理模拟注塑成型的表面质感，渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度投射，补光弱化部件暗部死黑区域，添加地面反射效果呈现产品的立体感与真实质感。结构设计上采用杠杆式压紧原理，通过摆臂的转动行程实现锁止与解锁状态的切换，底座设置两个对称安装孔可通过螺栓固定在安装基面，塑料手柄部分符合人体工学弧度设计，握持施力时贴合手部轮廓，铰接位置设置限位结构避免摆臂超程转动，金属托架部分做了加厚处理提升结构强度，长期反复使用不易出现形变，塑料与金属部件的衔接位置做了过渡圆角处理，既避免应力集中提升部件使用寿命，也让整体外观更流畅协调。设计过程中充分考虑实际使用场景的需求，兼顾结构强度与操作便捷性，各部件的尺寸公差经过合理预留，确保实际生产装配时各活动部件运转顺畅，锁止状态下能提供稳定的压紧力，适配各类需要快速启闭压紧的工装、柜体、设备舱门等使用场景。
