汽车通风打孔式刹车盘结构设计

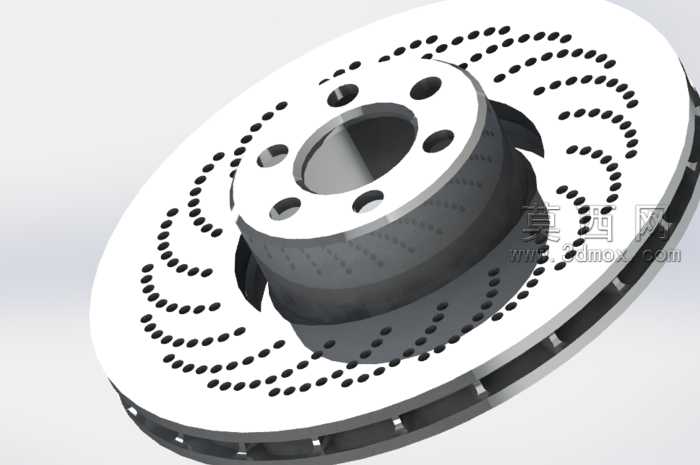

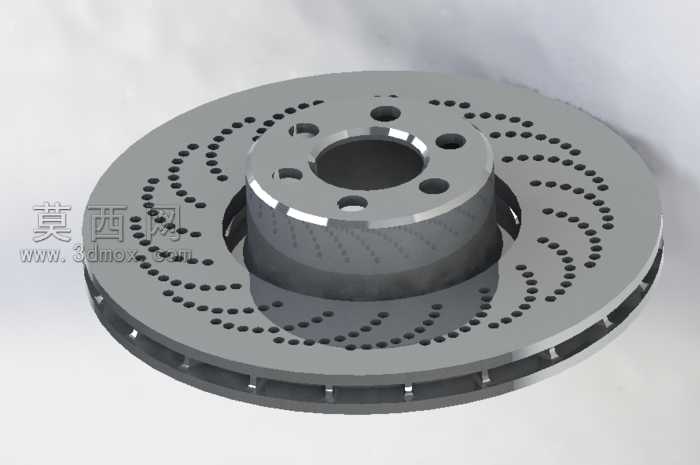

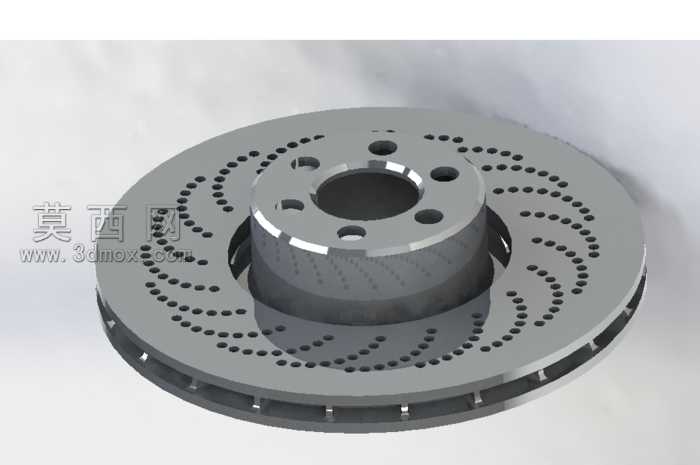

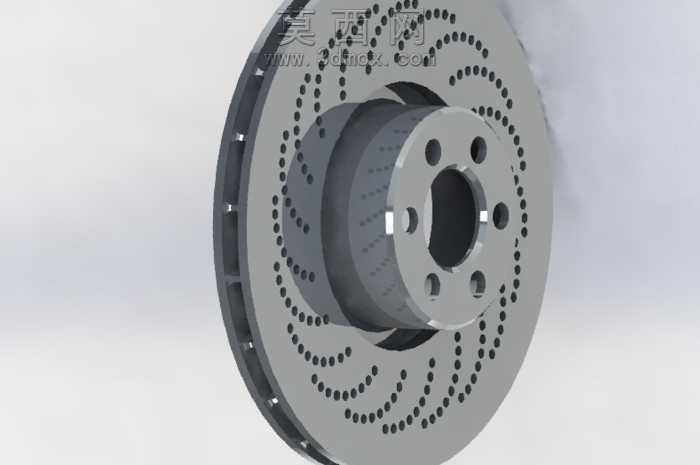

本作品为汽车通风打孔式刹车盘三维建模设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循汽车制动部件的实际生产尺寸规范，保证模型各部分结构比例与真实工业产品完全一致。模型整体采用回转体对称结构设计，主体分为安装法兰盘、制动摩擦盘两大核心部分，其中安装法兰区域预留了与车轮轮毂匹配的中心定位孔与周向螺栓安装孔，孔位分布符合主流乘用车辆的轮毂装配标准，可直接适配对应规格的车辆安装接口。制动摩擦区域采用双层夹腔通风结构设计，两层摩擦盘之间设置有均匀分布的径向导风散热筋，筋条沿圆周方向呈放射状排布，可在车辆行驶过程中引导气流穿过盘体内部空腔，快速带走制动过程中摩擦产生的热量，有效降低制动热衰减风险。摩擦盘工作表面设计有规律排布的弧形打孔阵列，孔位沿圆周方向呈多组弧形轨迹分布，该设计一方面可进一步提升散热效率，另一方面可在制动时排出摩擦面间的磨屑与水汽，避免水滑效应与磨屑刮擦损伤摩擦片，同时还能适当降低盘体整体重量，实现轻量化设计目标。材质渲染阶段，模型整体赋予灰铸铁金属材质，通过调整材质的粗糙度、金属度参数还原真实刹车盘的哑光金属质感，对安装孔边缘、散热筋棱边等加工位置做了轻微高光处理，模拟机加工后的表面效果，渲染场景采用柔和的漫反射光照，清晰展现盘体的结构层次与细节特征。建模过程中对所有圆角、倒角细节都做了还原，包括安装孔口的倒角、摩擦盘外圆的圆角过渡、散热筋与盘体连接位置的工艺圆角，完全符合实际铸件的生产工艺要求，模型结构完整无破面，各特征参数可编辑调整，可用于制动系统结构教学、产品性能仿真分析、改装配件设计参考等场景。
