CNC加工用接触式三维测头结构设计

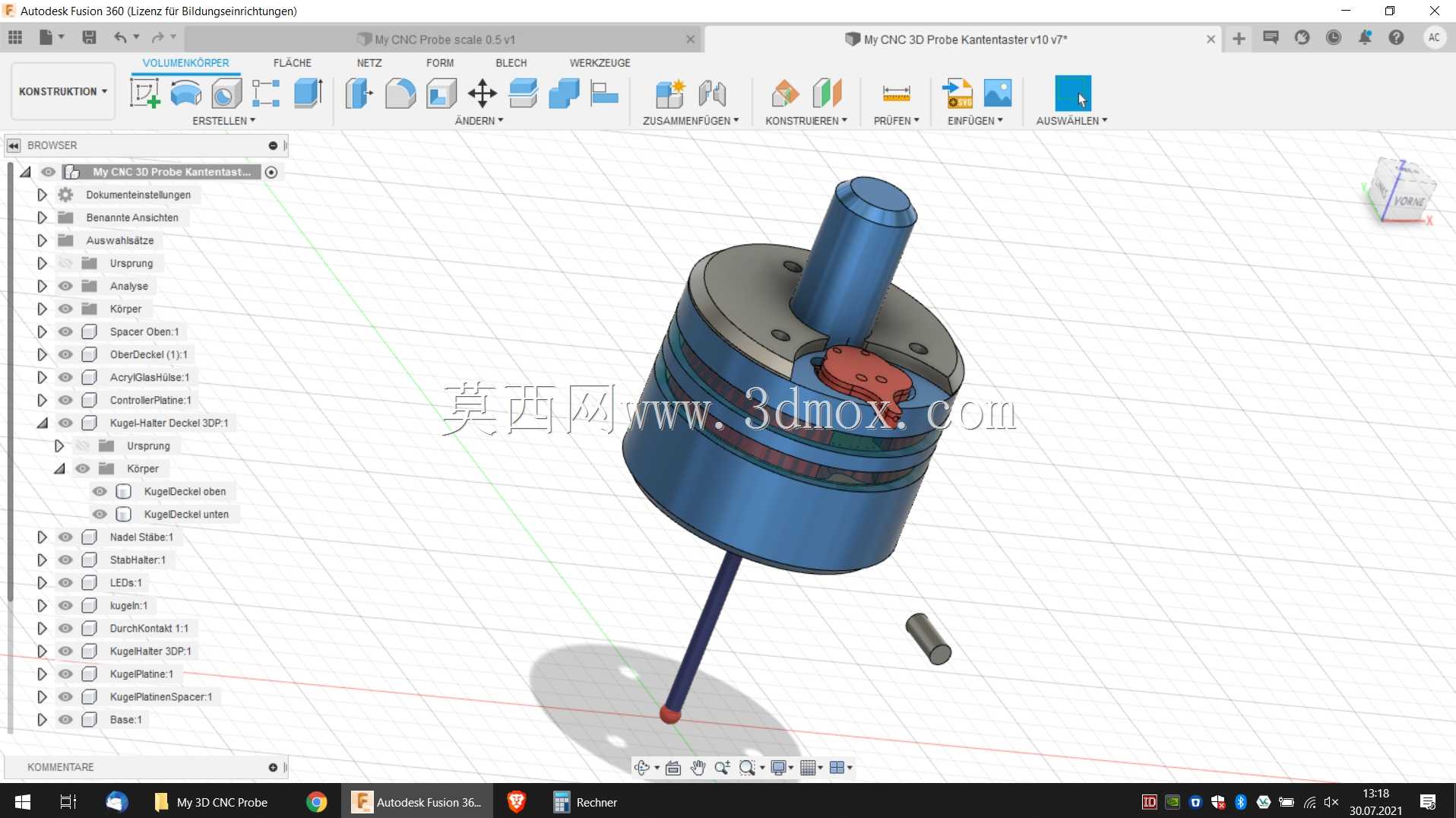

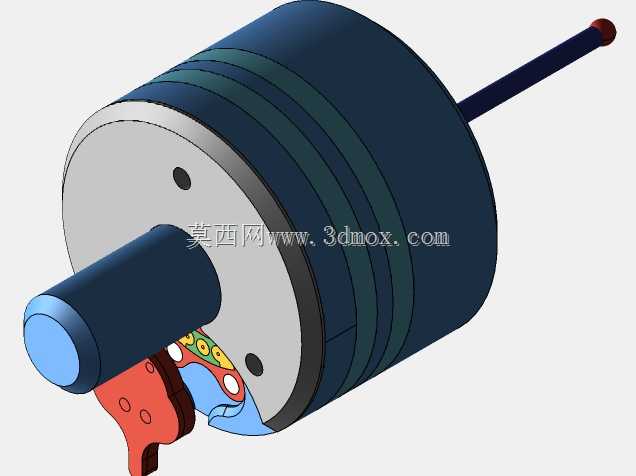

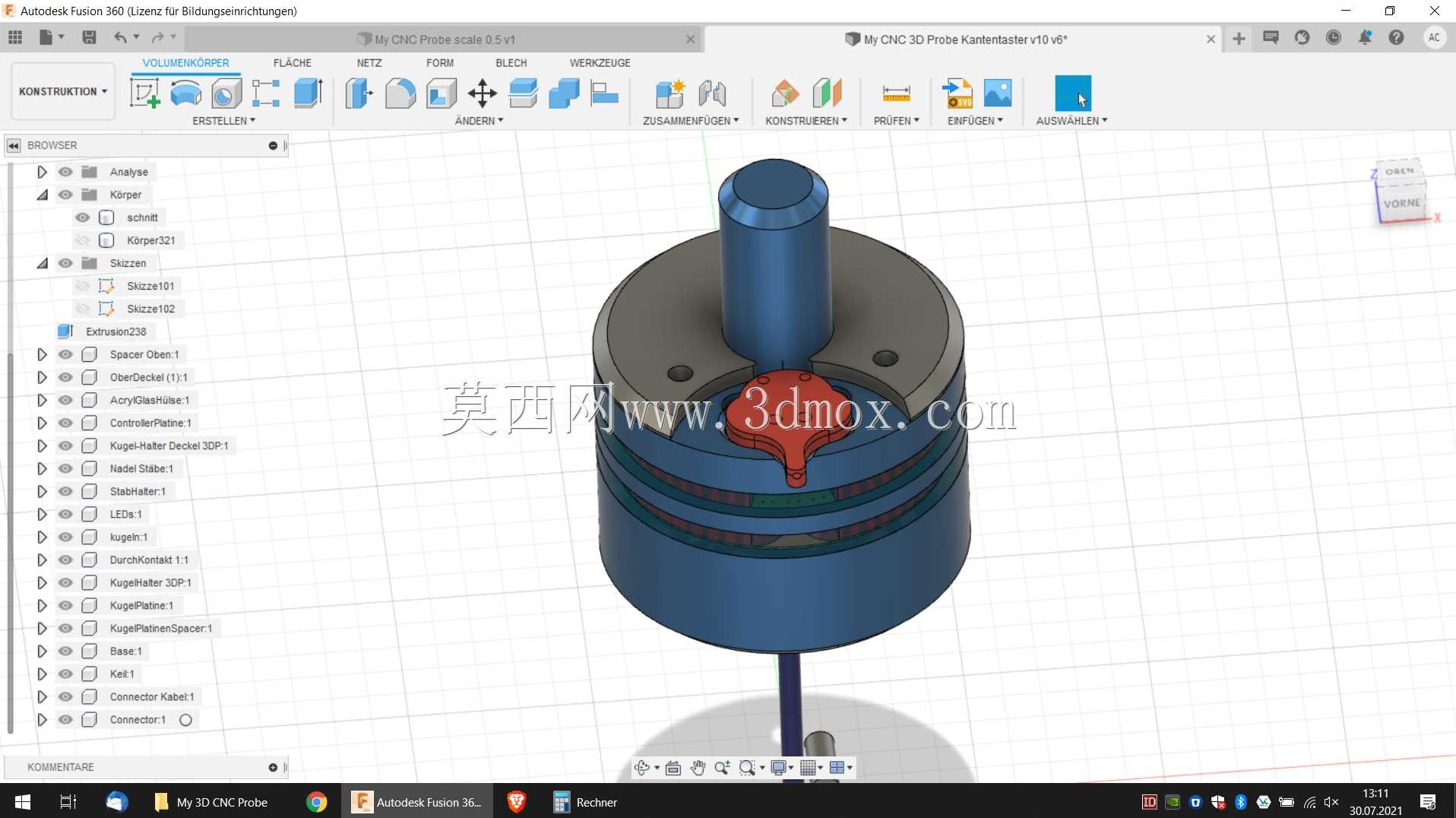

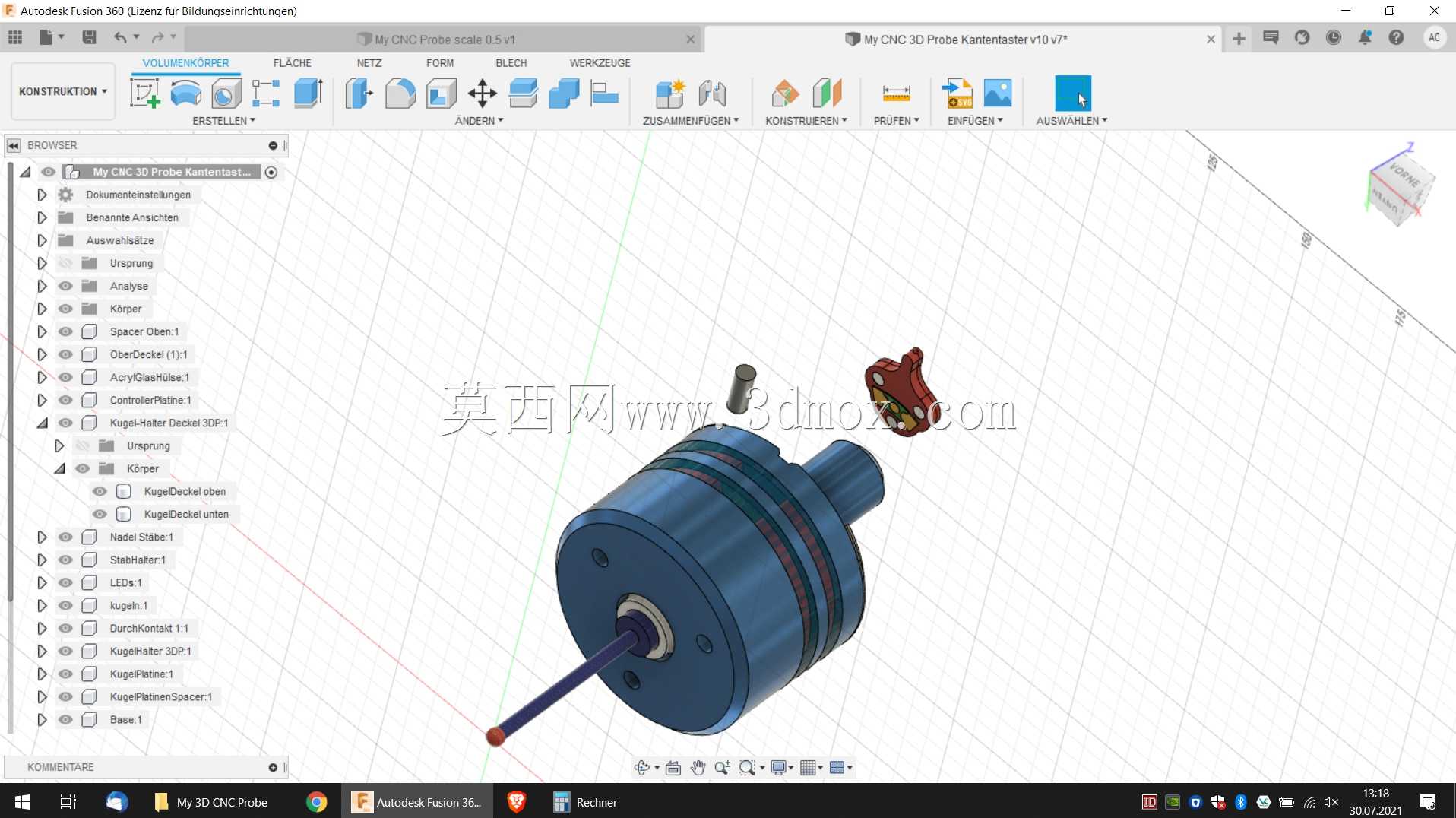

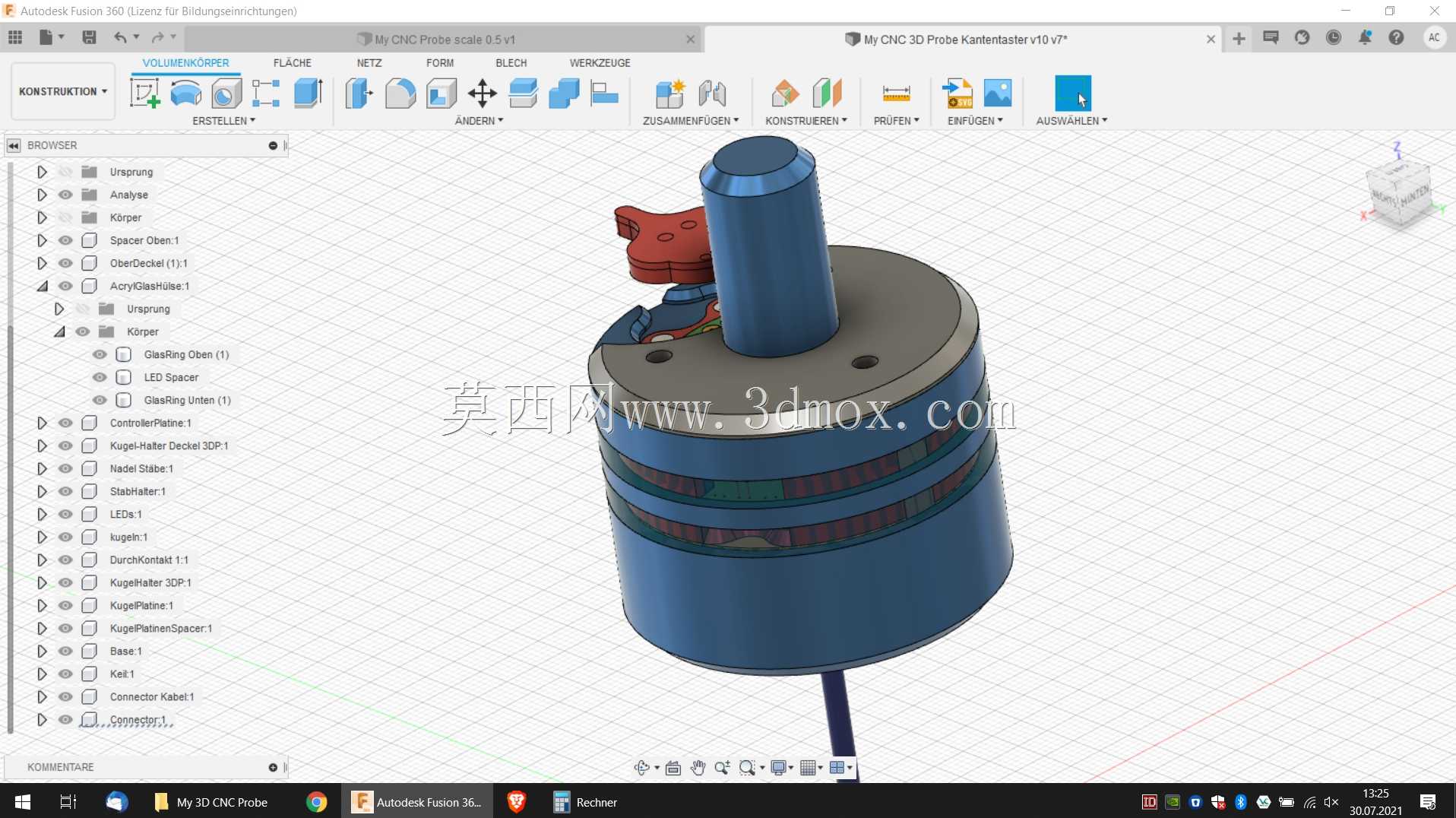

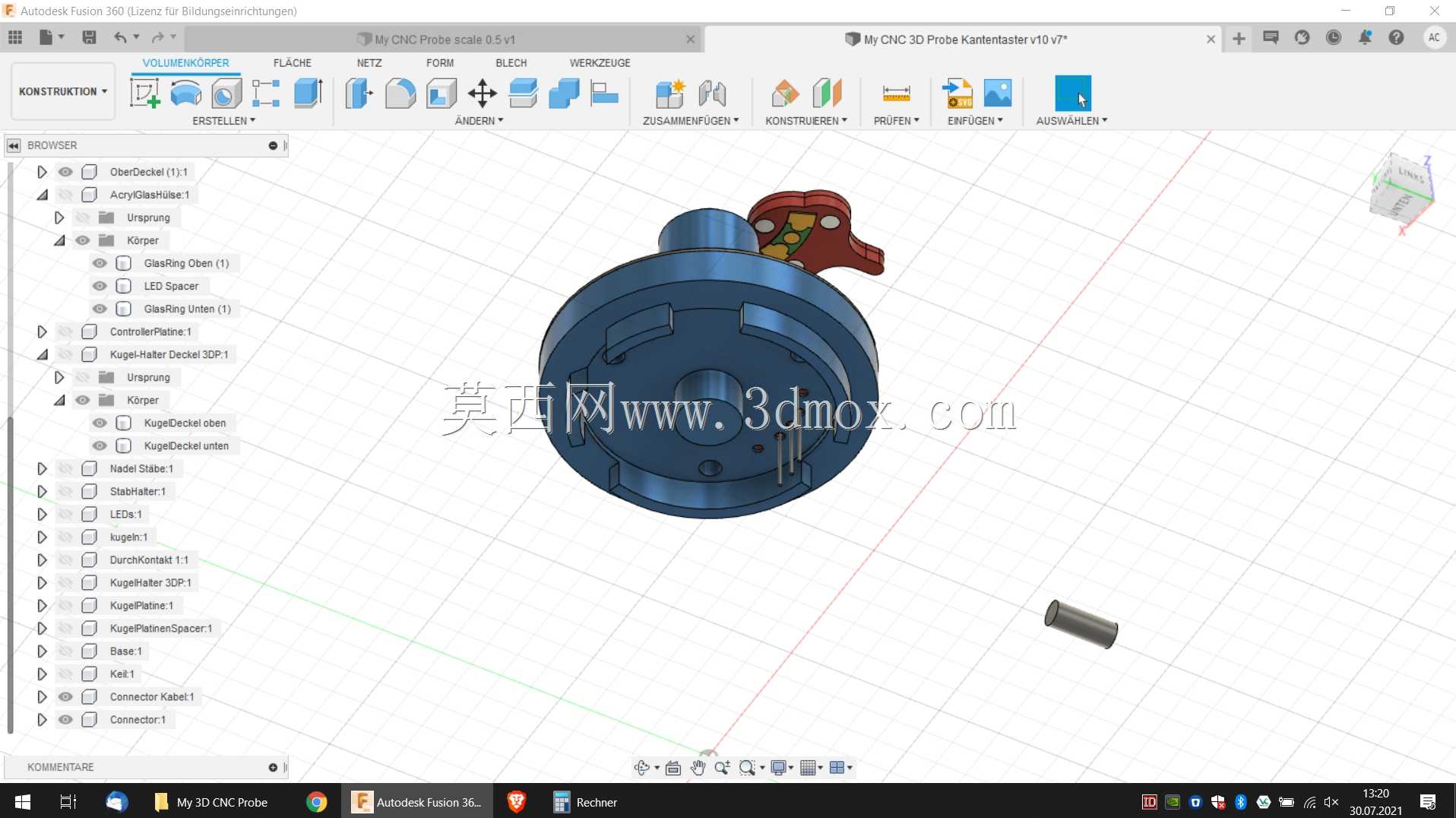

　　在数控铣削、加工中心批量生产场景中，工件装夹后的坐标找正、加工过程中的尺寸在机检测，一直是影响加工节拍与成品合格率的关键环节，传统靠百分表打表、塞尺配合寻边器的操作方式，不仅对操作人员技能依赖度高，单件找正耗时往往能占到单件加工总时长的15%以上，遇到复杂曲面、多工位装夹的工件时，人工找正的重复定位误差很难稳定控制在0.02mm以内，容易出现批量尺寸超差的问题。这款接触式CNC探针的设计，正是围绕中小规格加工中心的在机检测需求展开，整体采用同轴式圆柱主体结构，没有多余的外凸结构，能直接适配标准BT30、BT40刀柄的装夹尺寸，不需要额外定制过渡连接套，安装时只要将探针上部的装夹柄插入刀柄锁止孔，按标准扭矩拉紧拉钉即可完成装夹，不需要额外调整探针的初始同轴度，主体外圆的加工精度控制在0.005mm以内，装夹后探针测头的径向跳动可以稳定控制在0.01mm以内，满足常规精加工的检测精度要求。

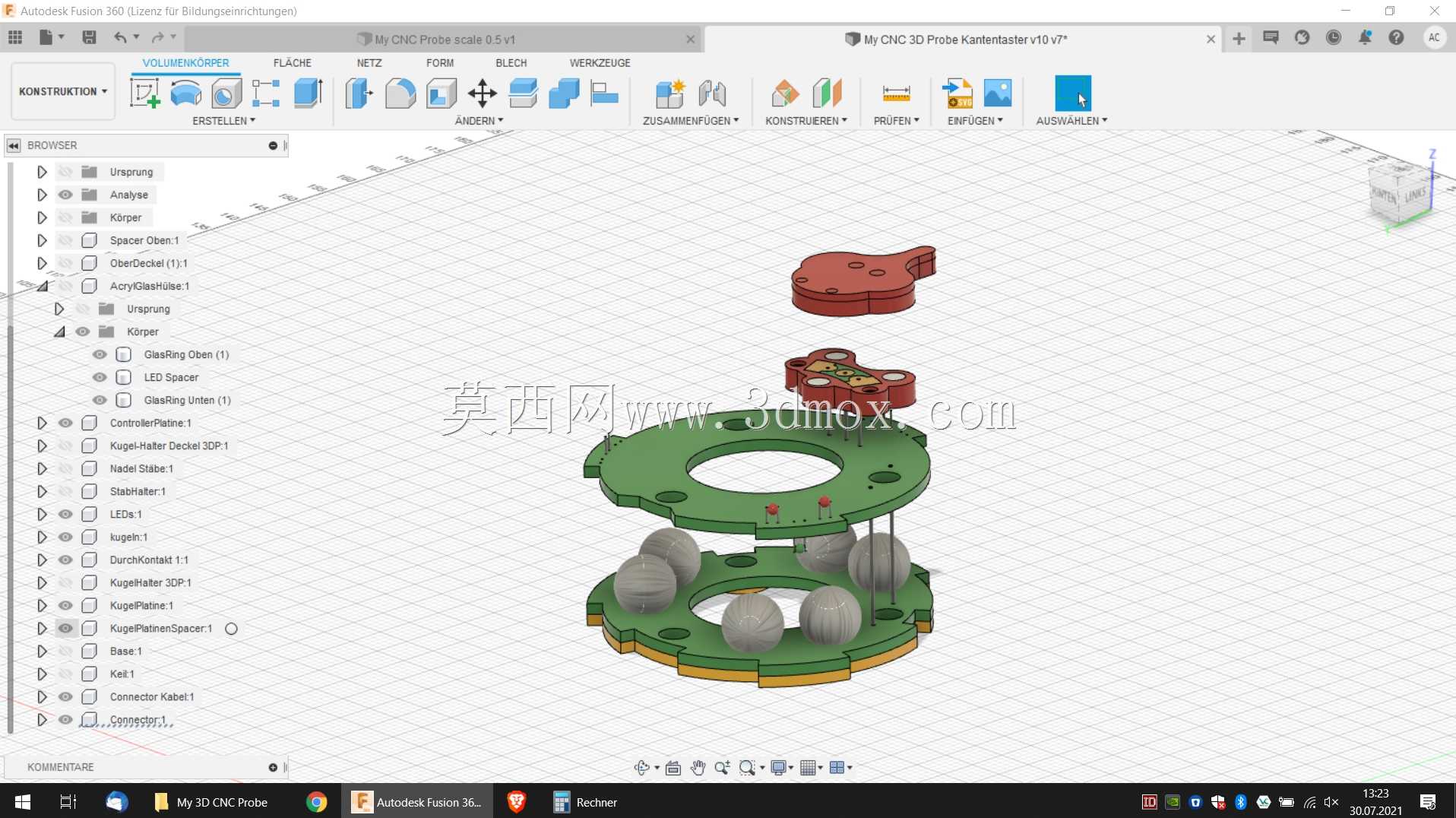

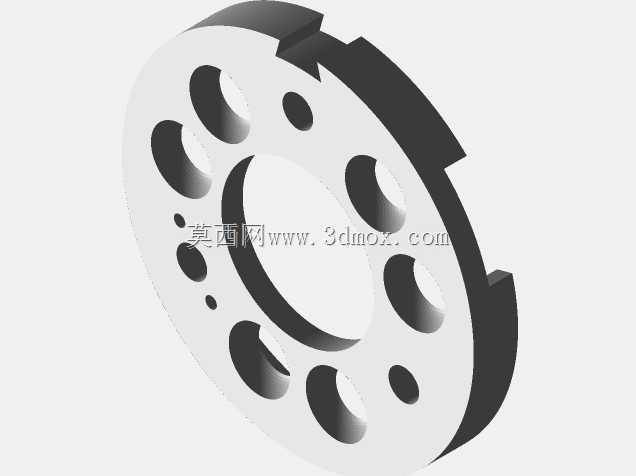

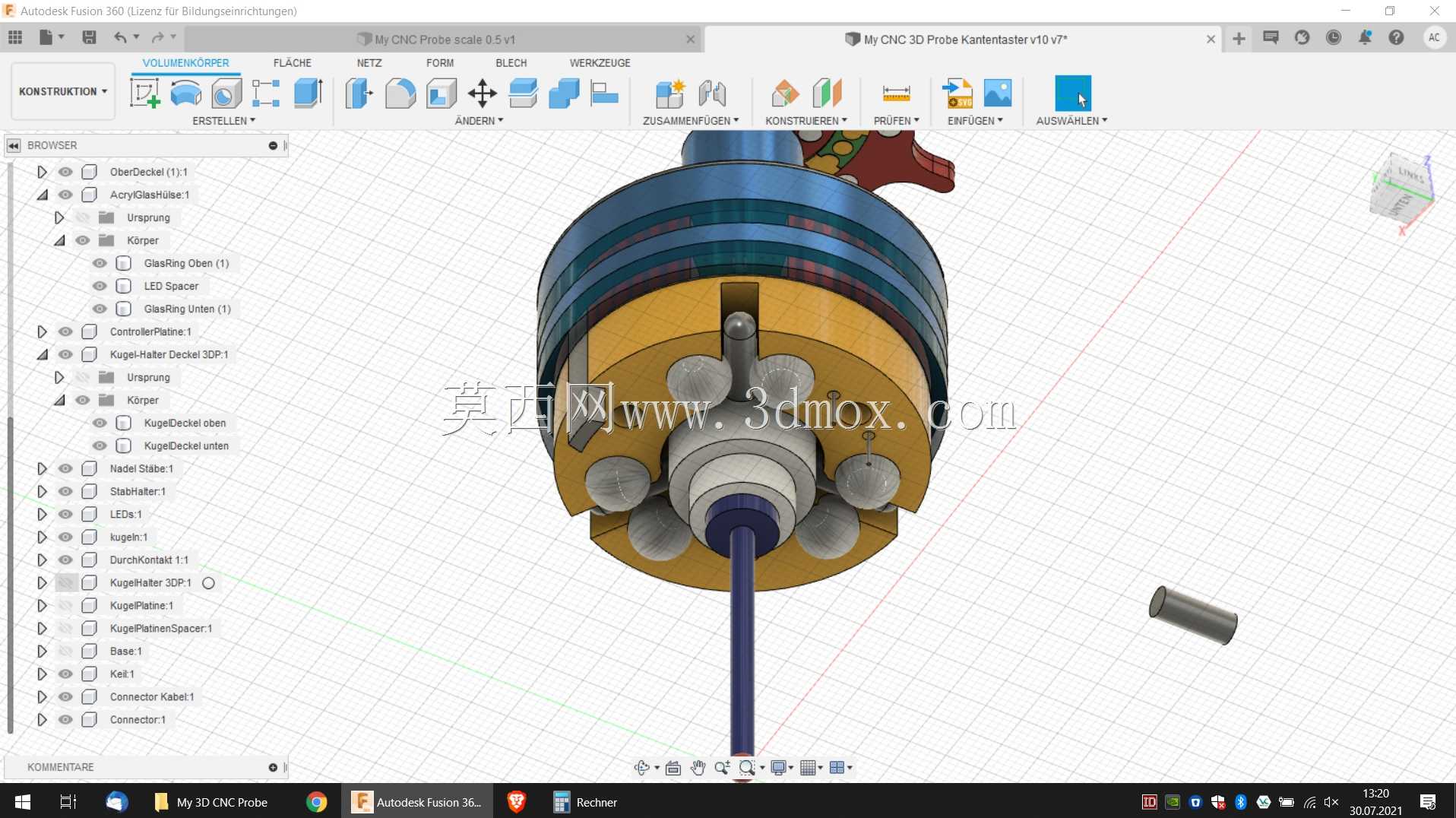

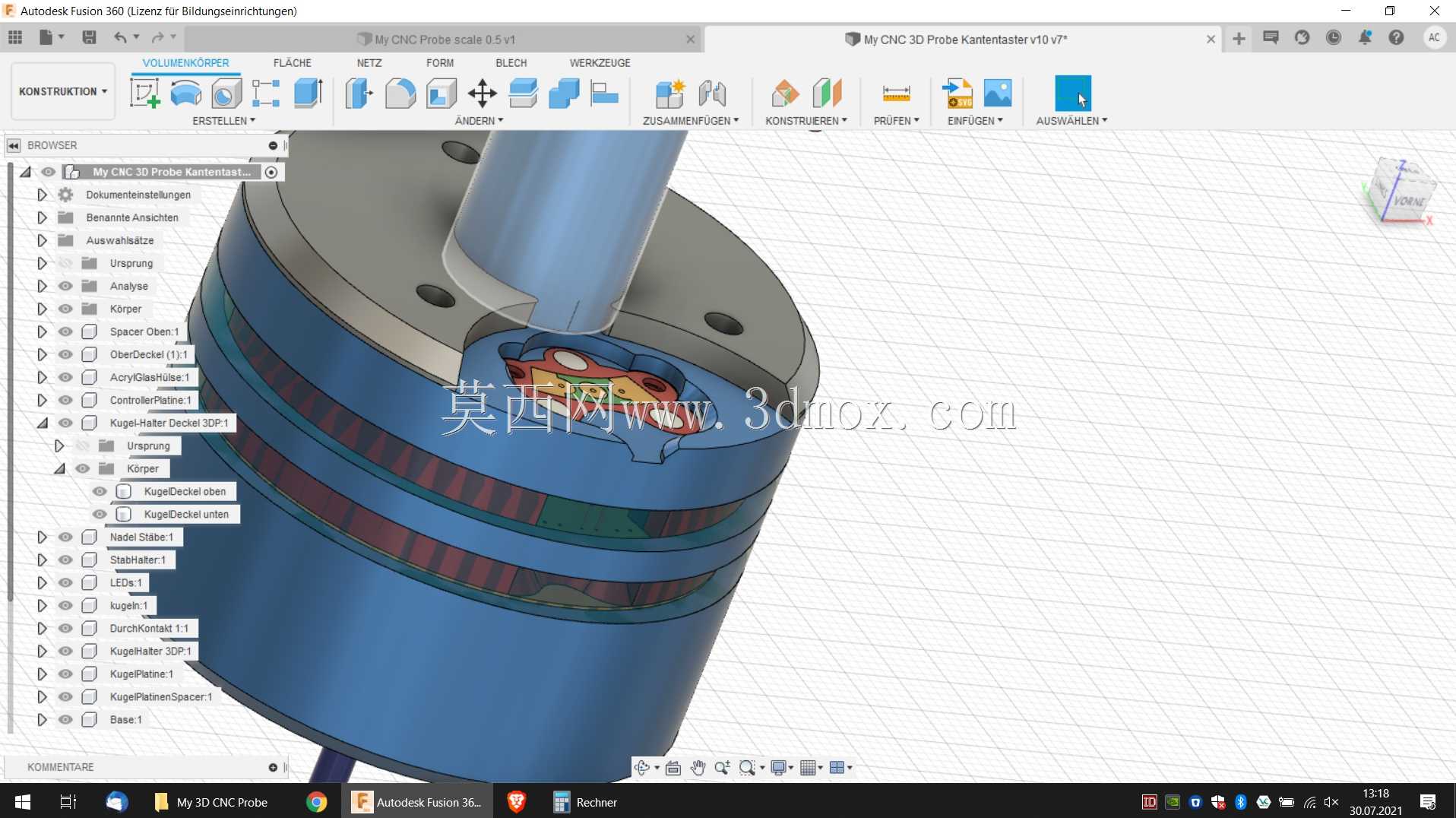

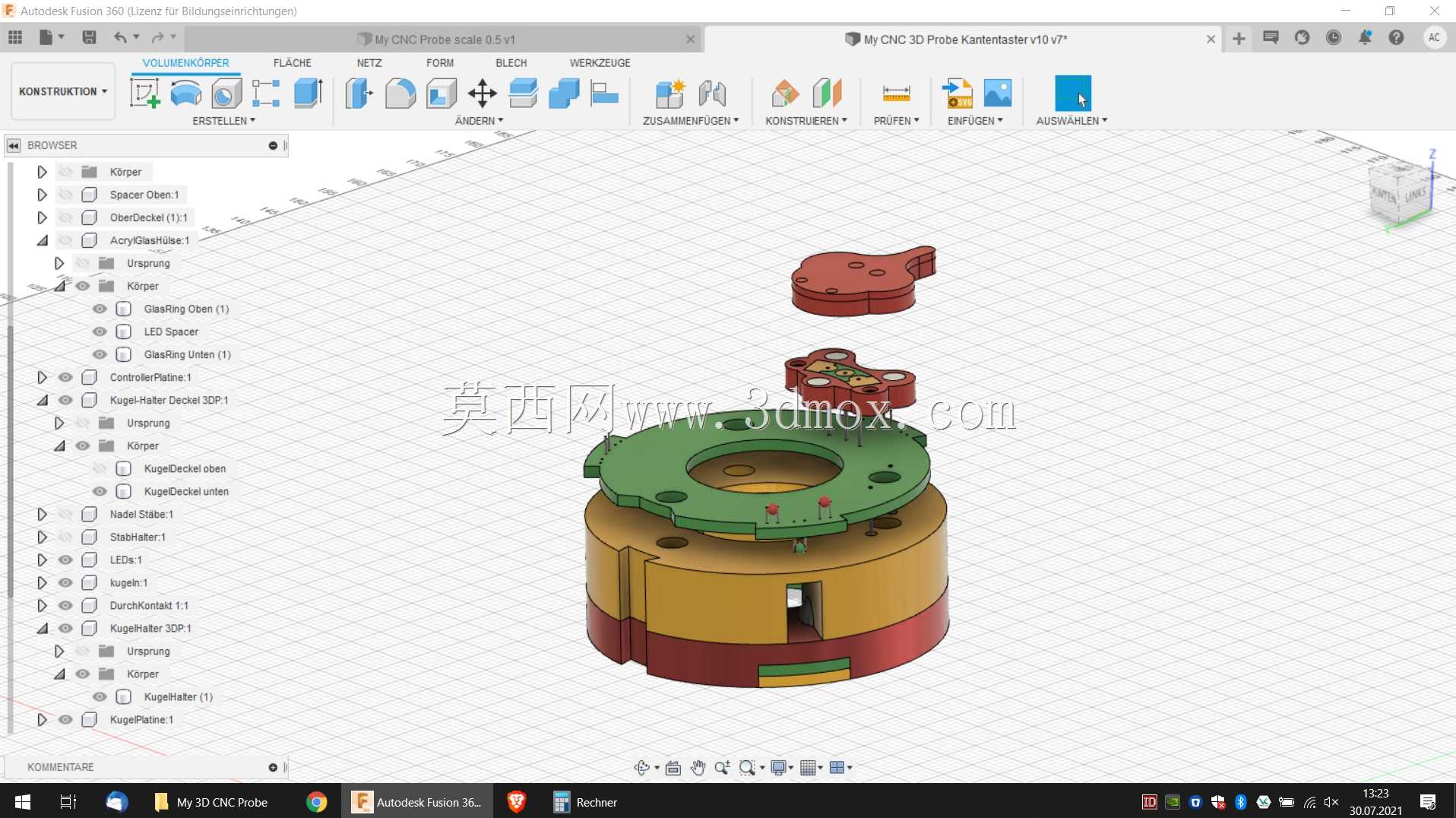

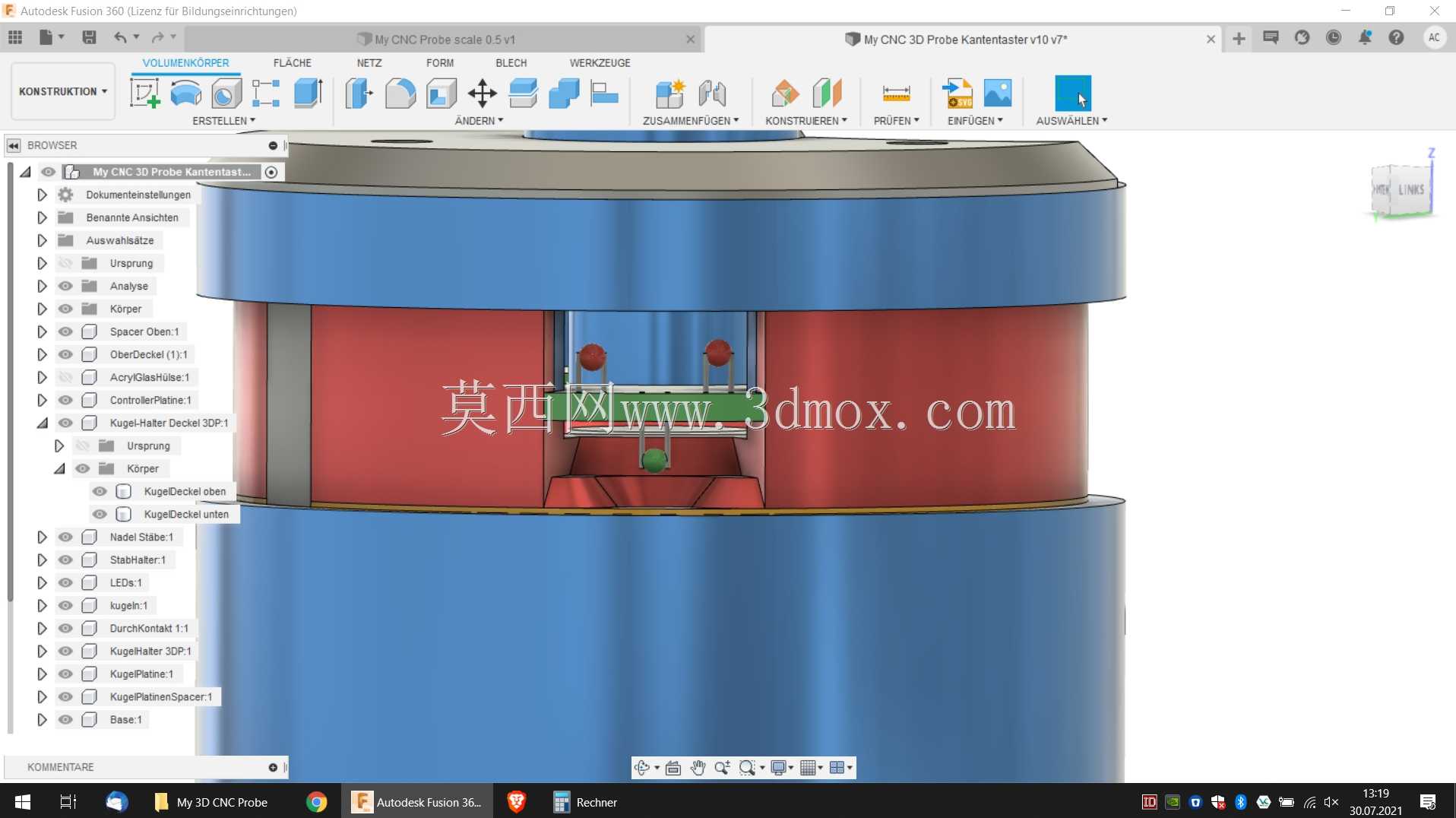

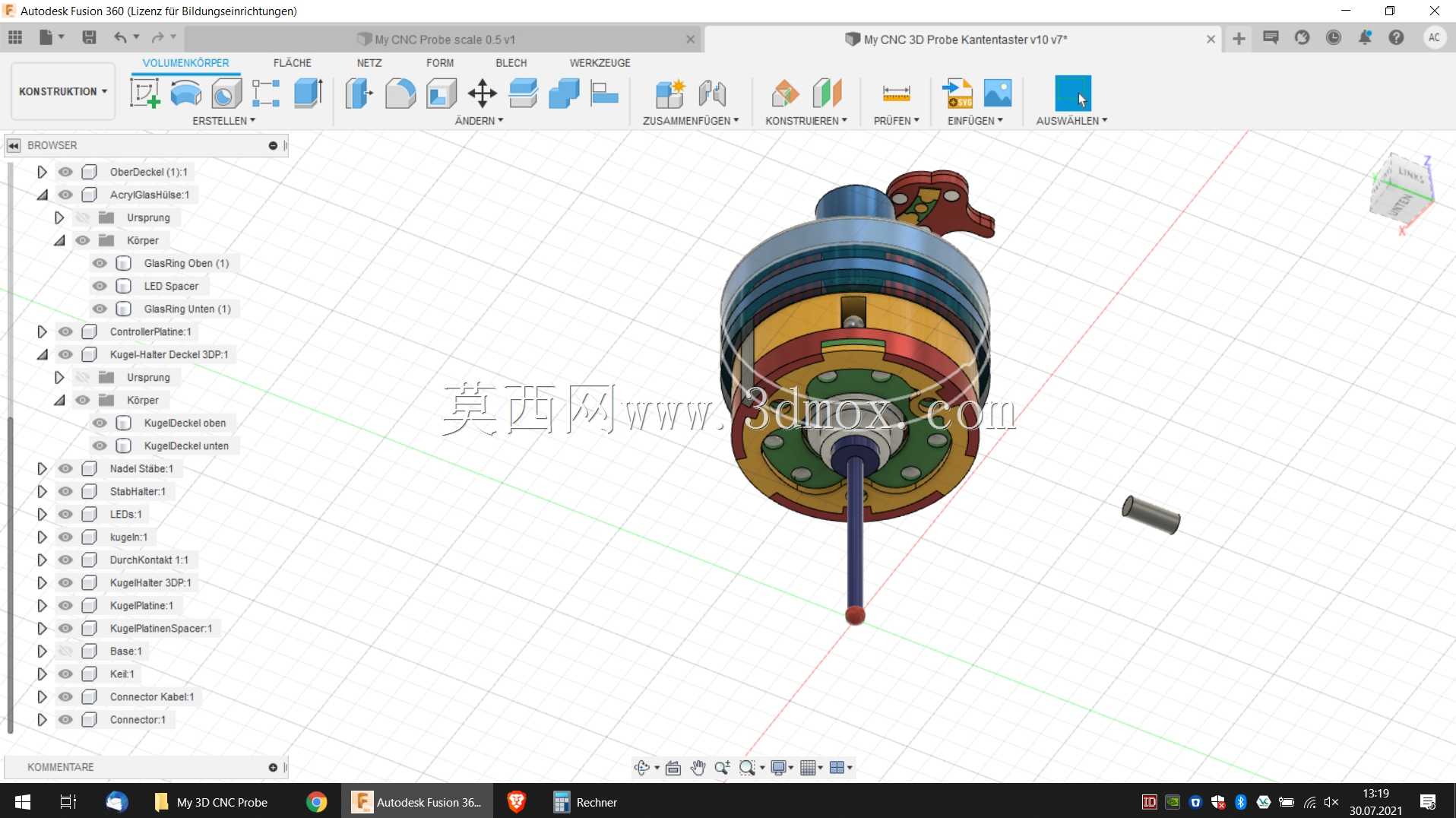

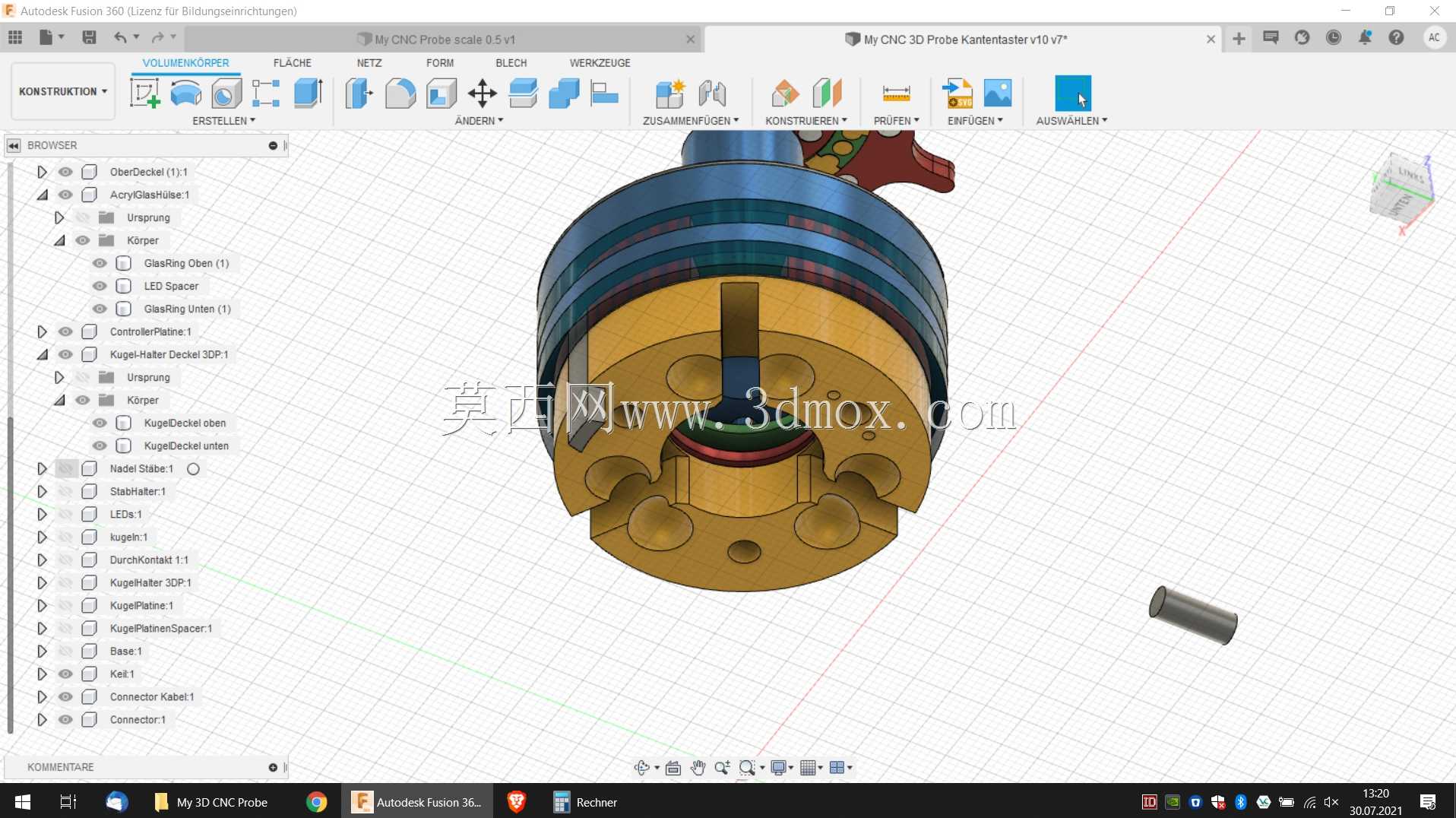

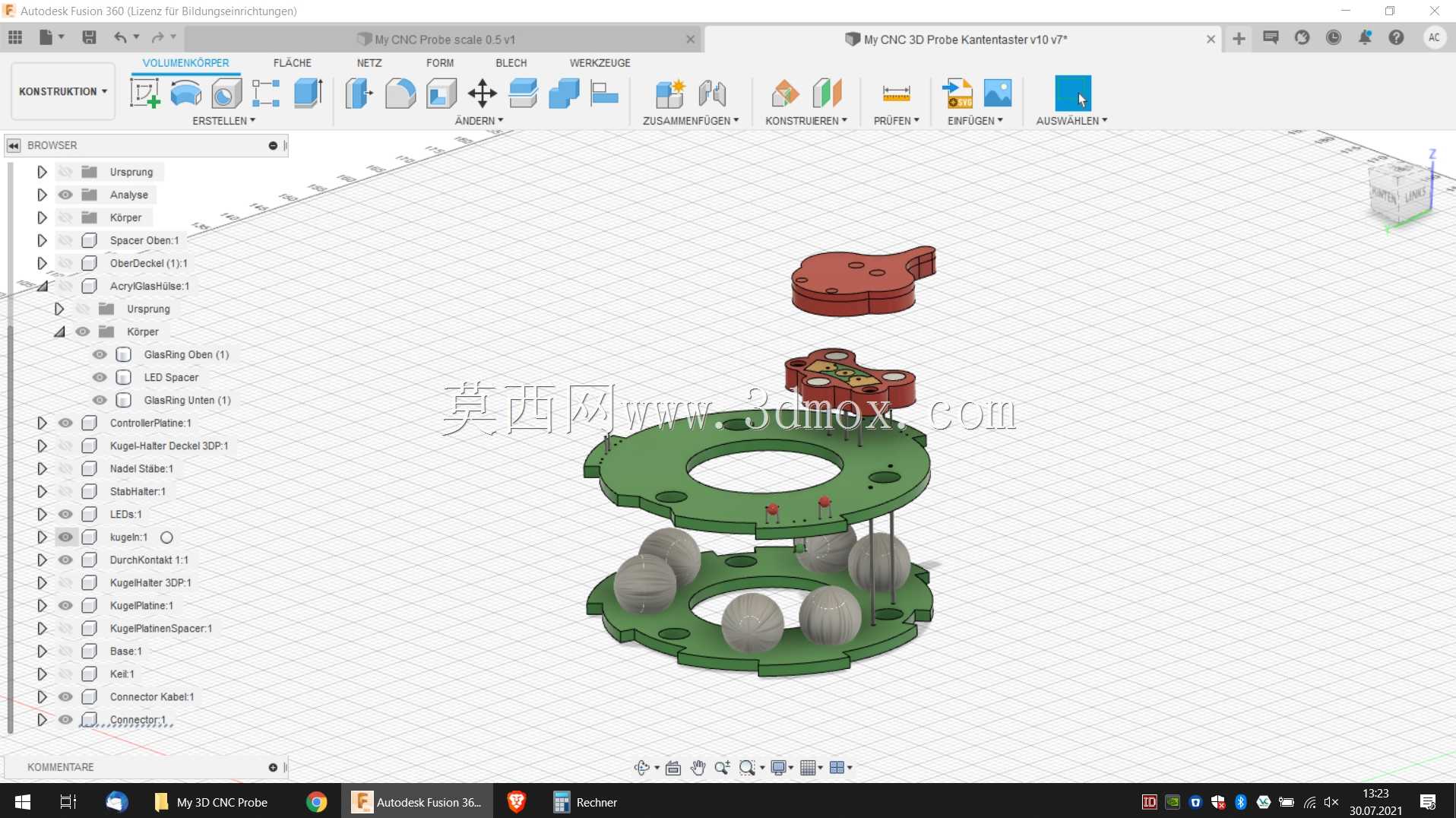

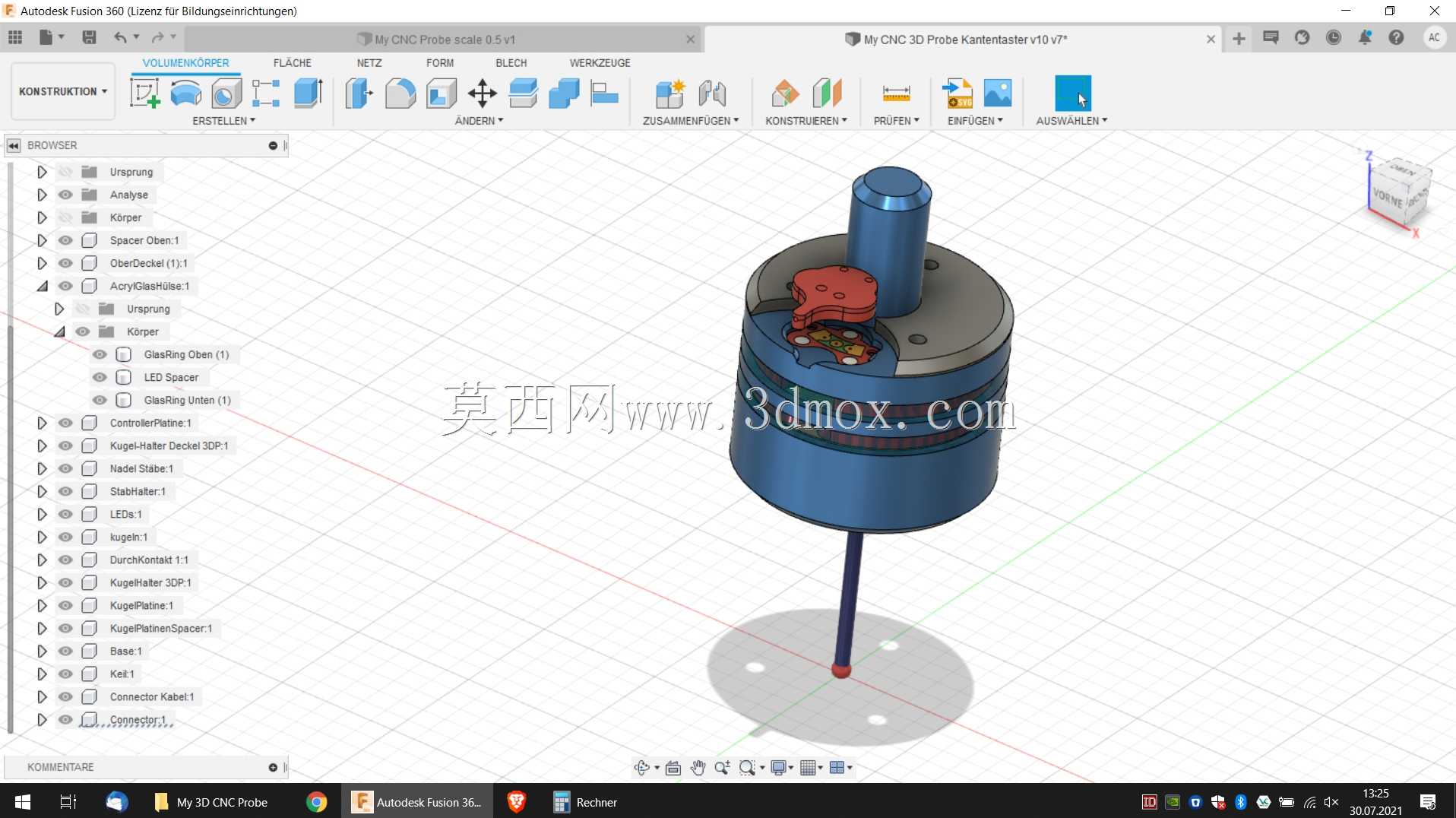

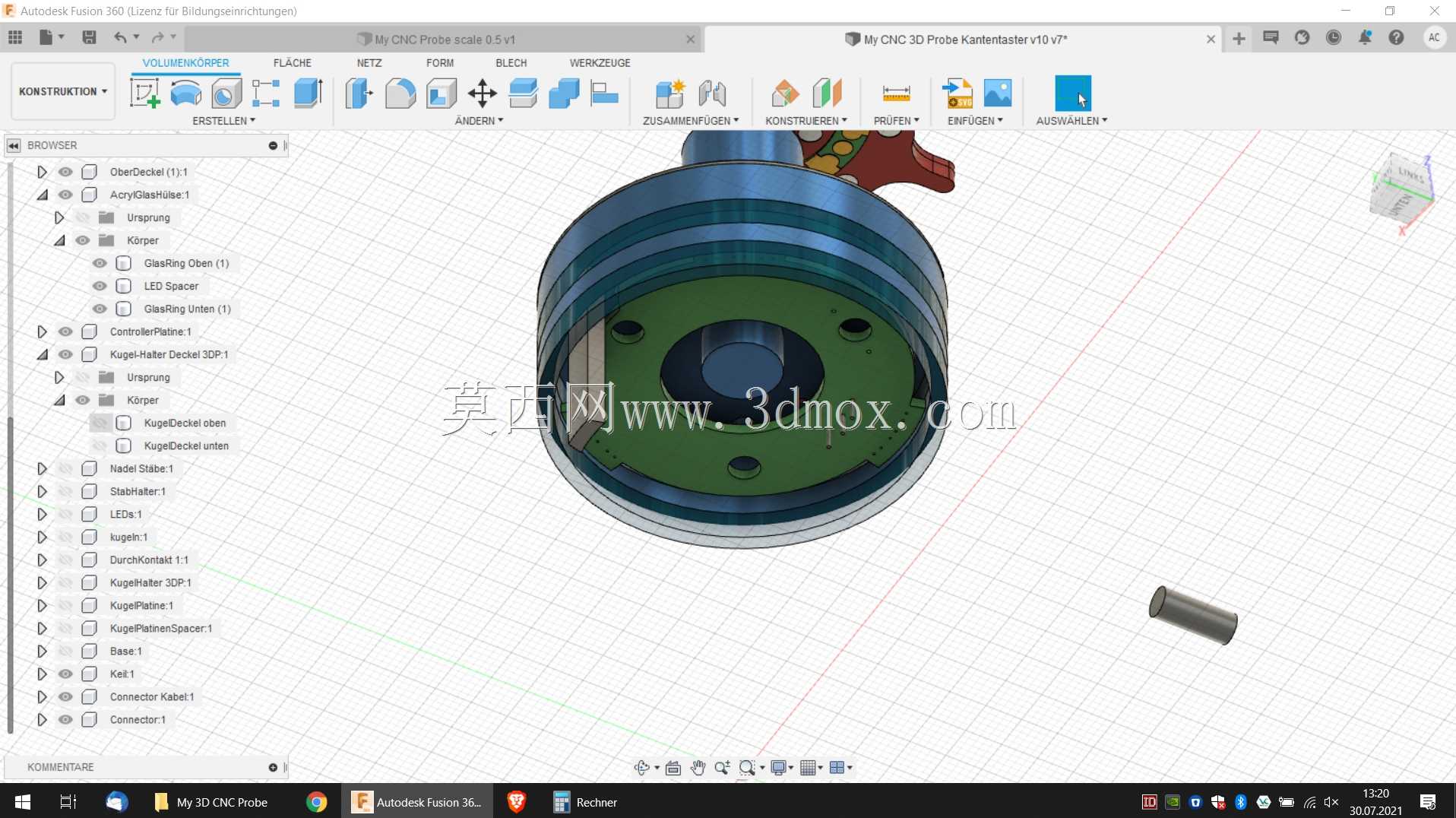

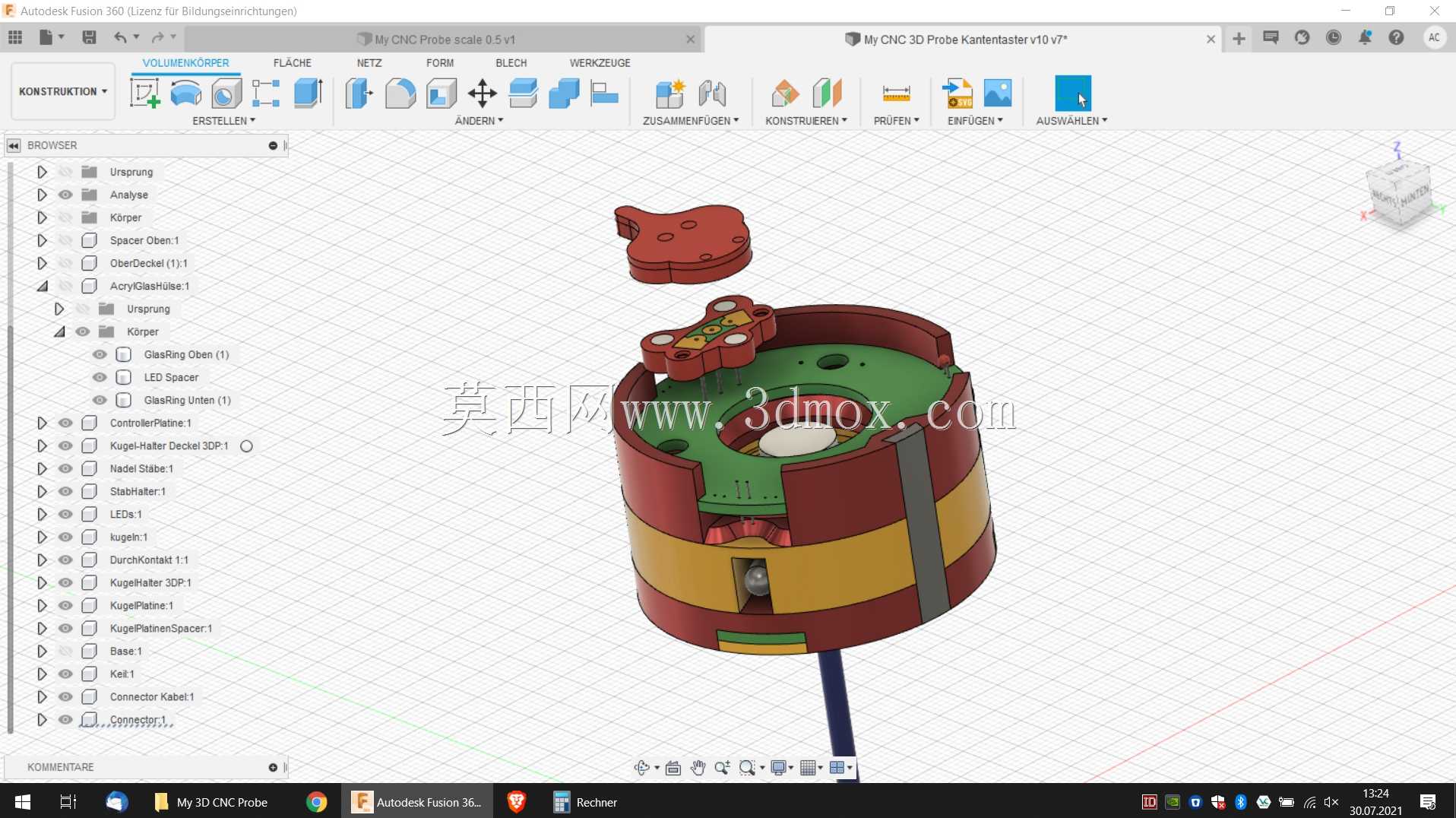

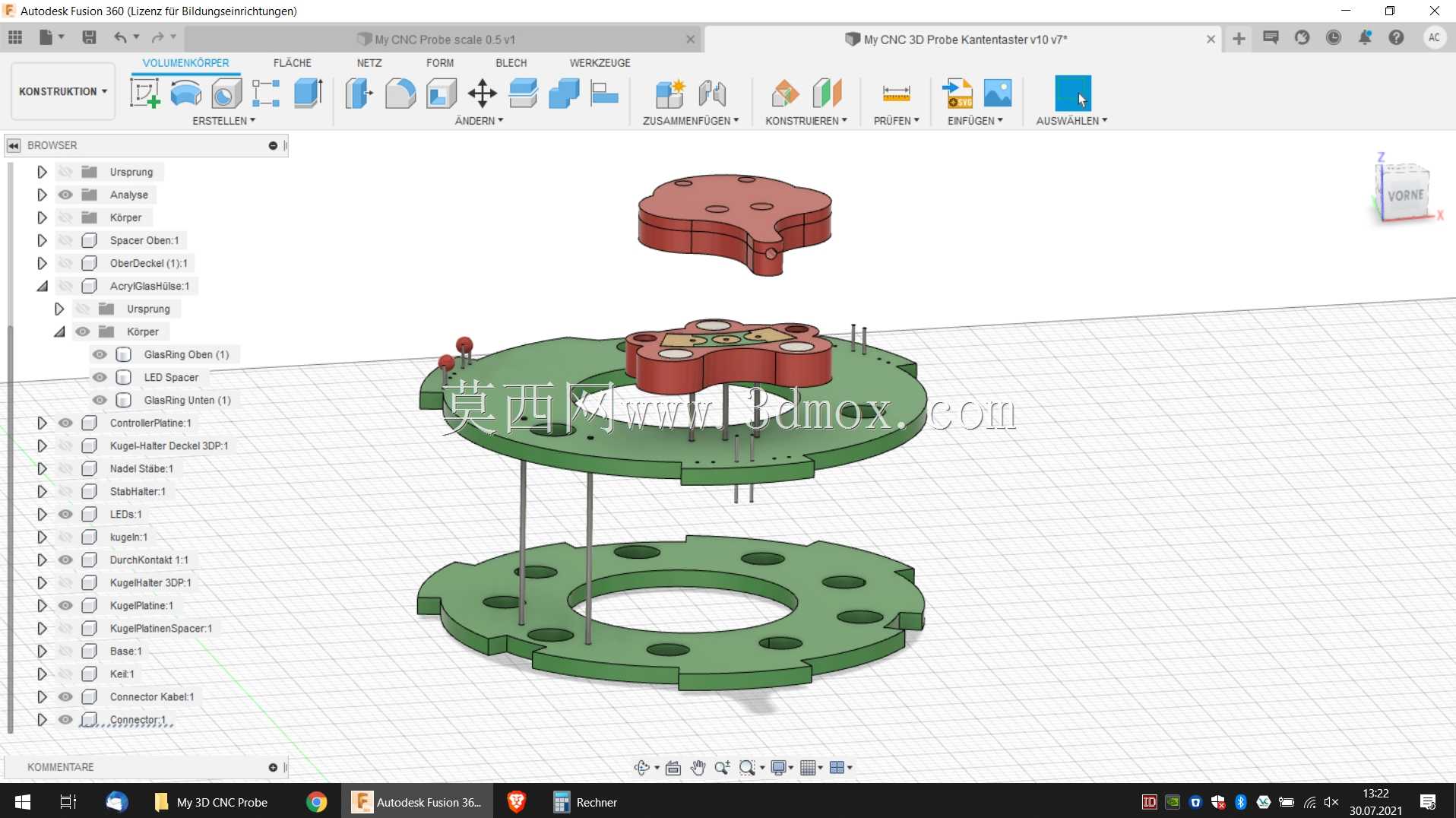

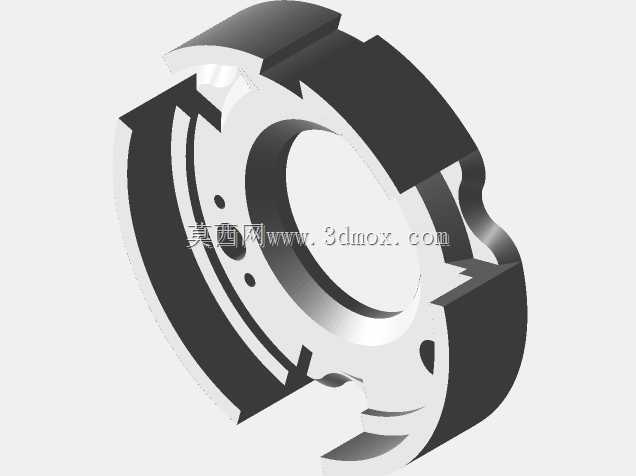

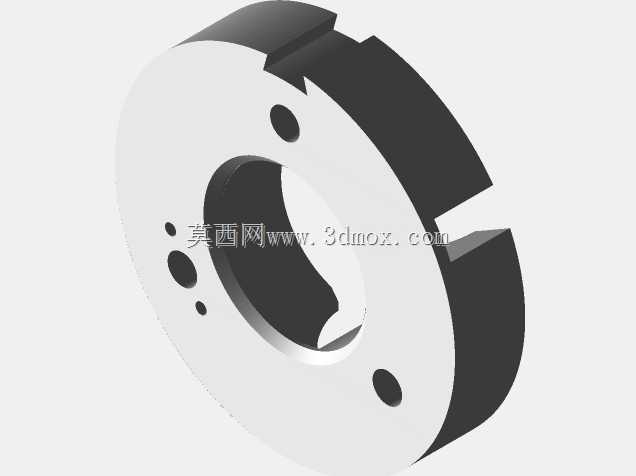

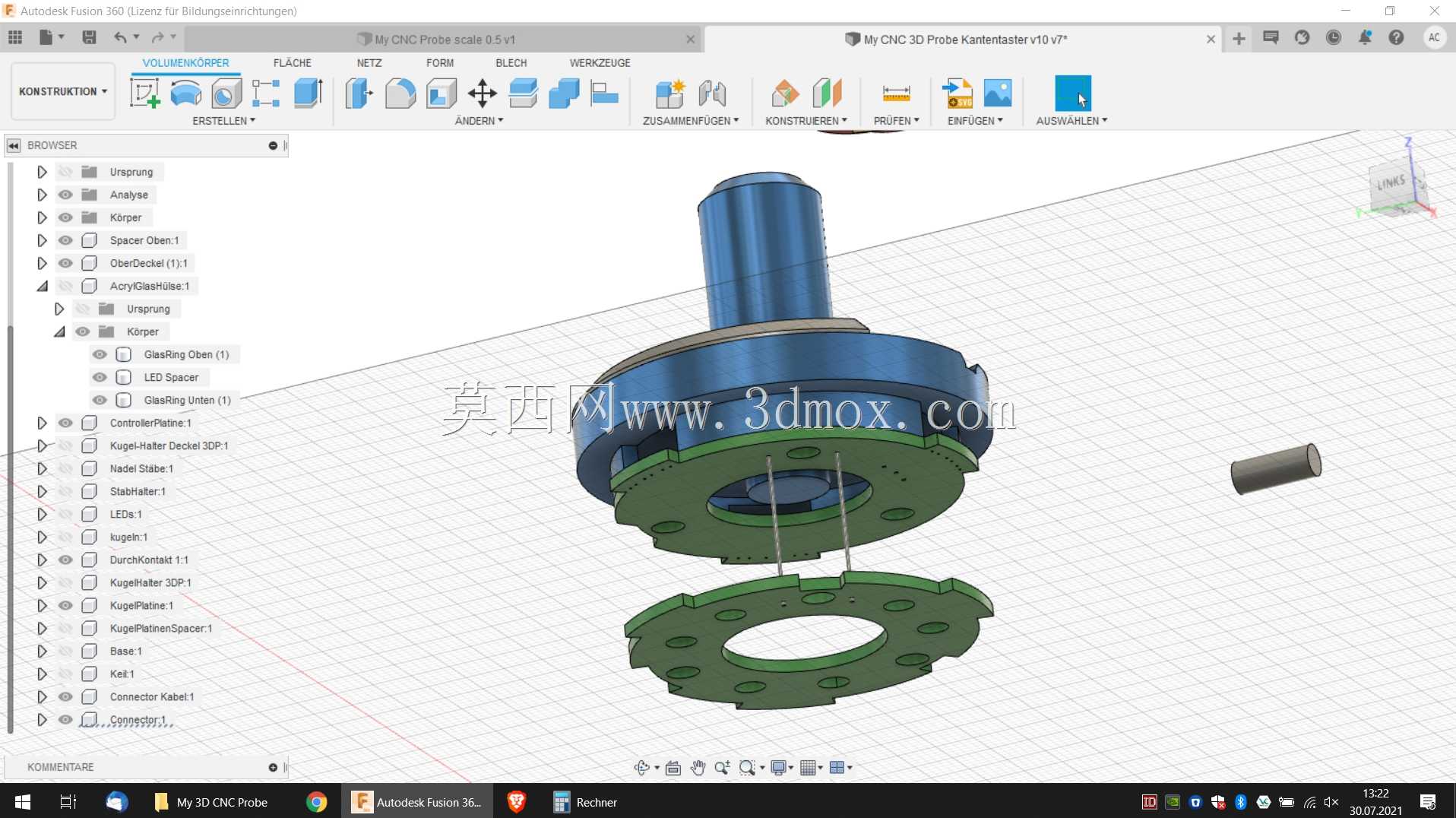

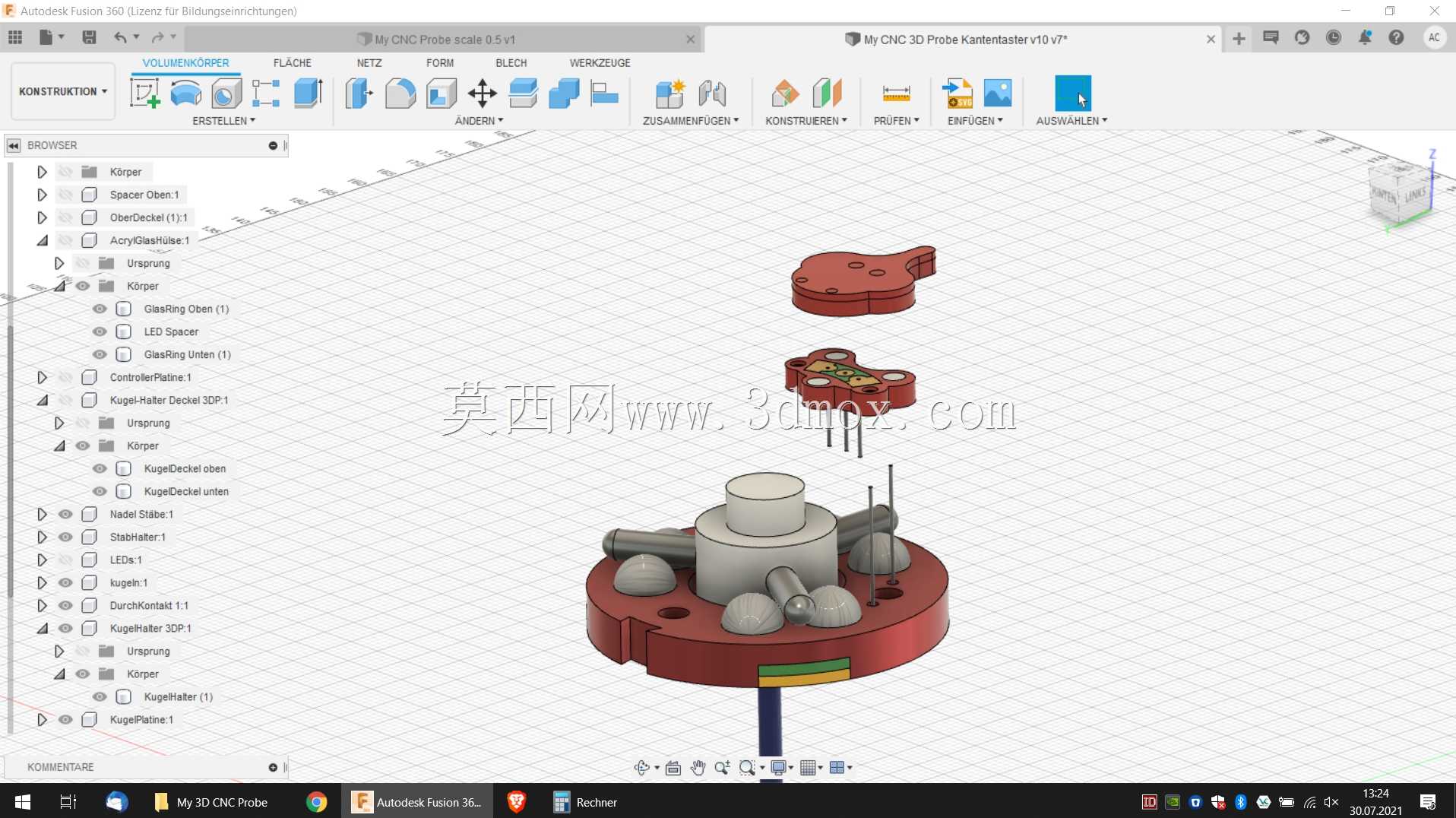

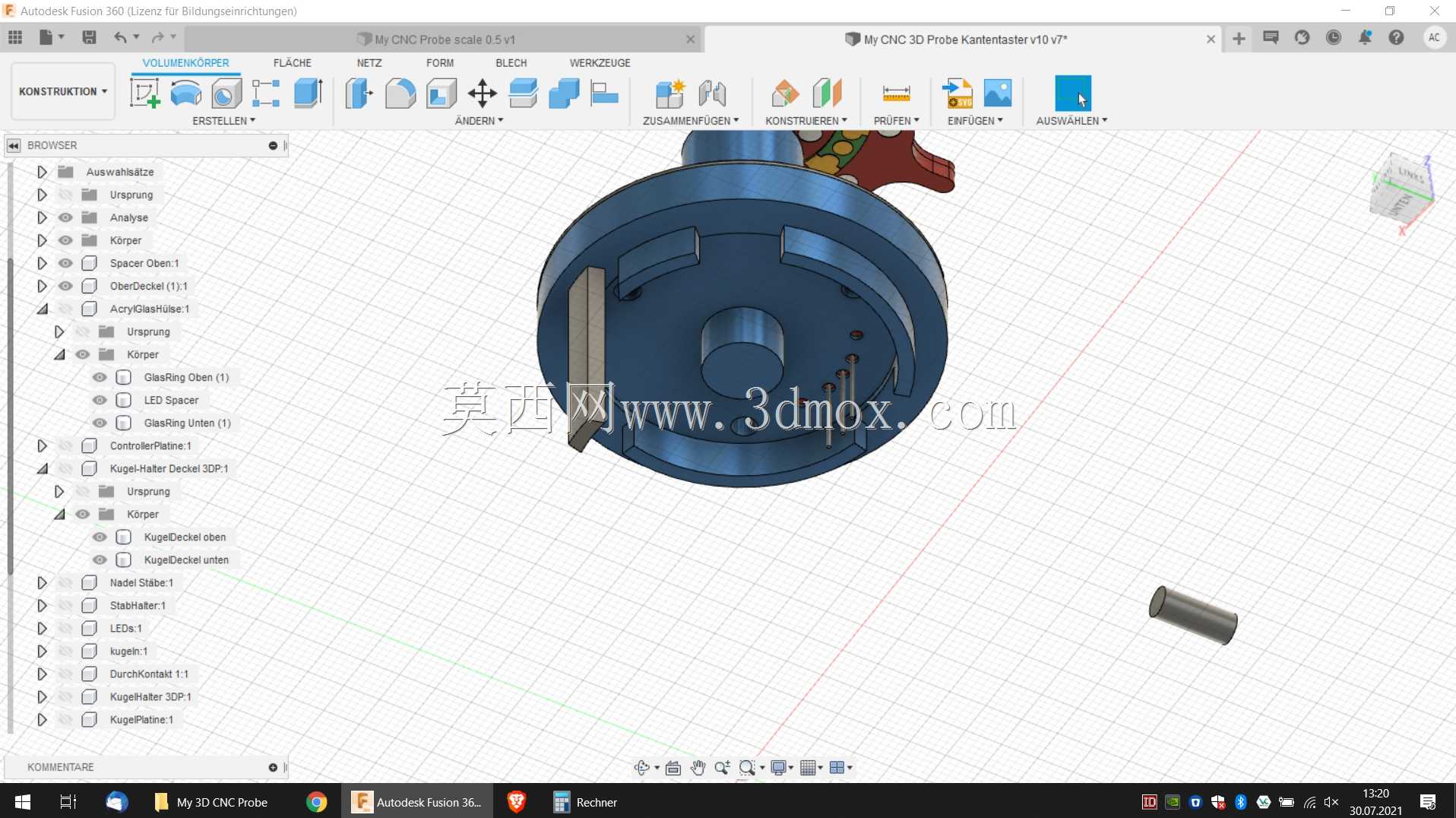

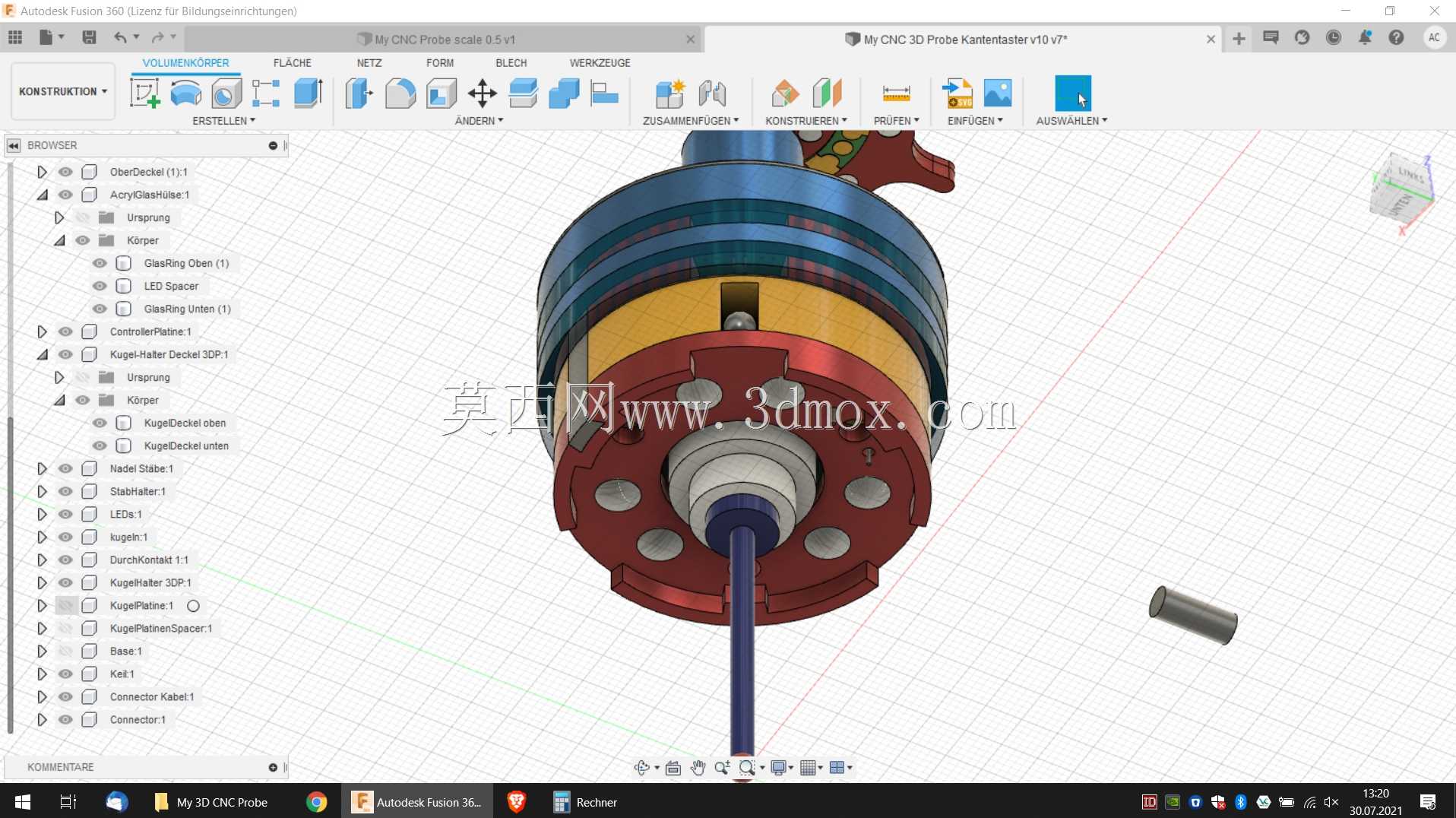

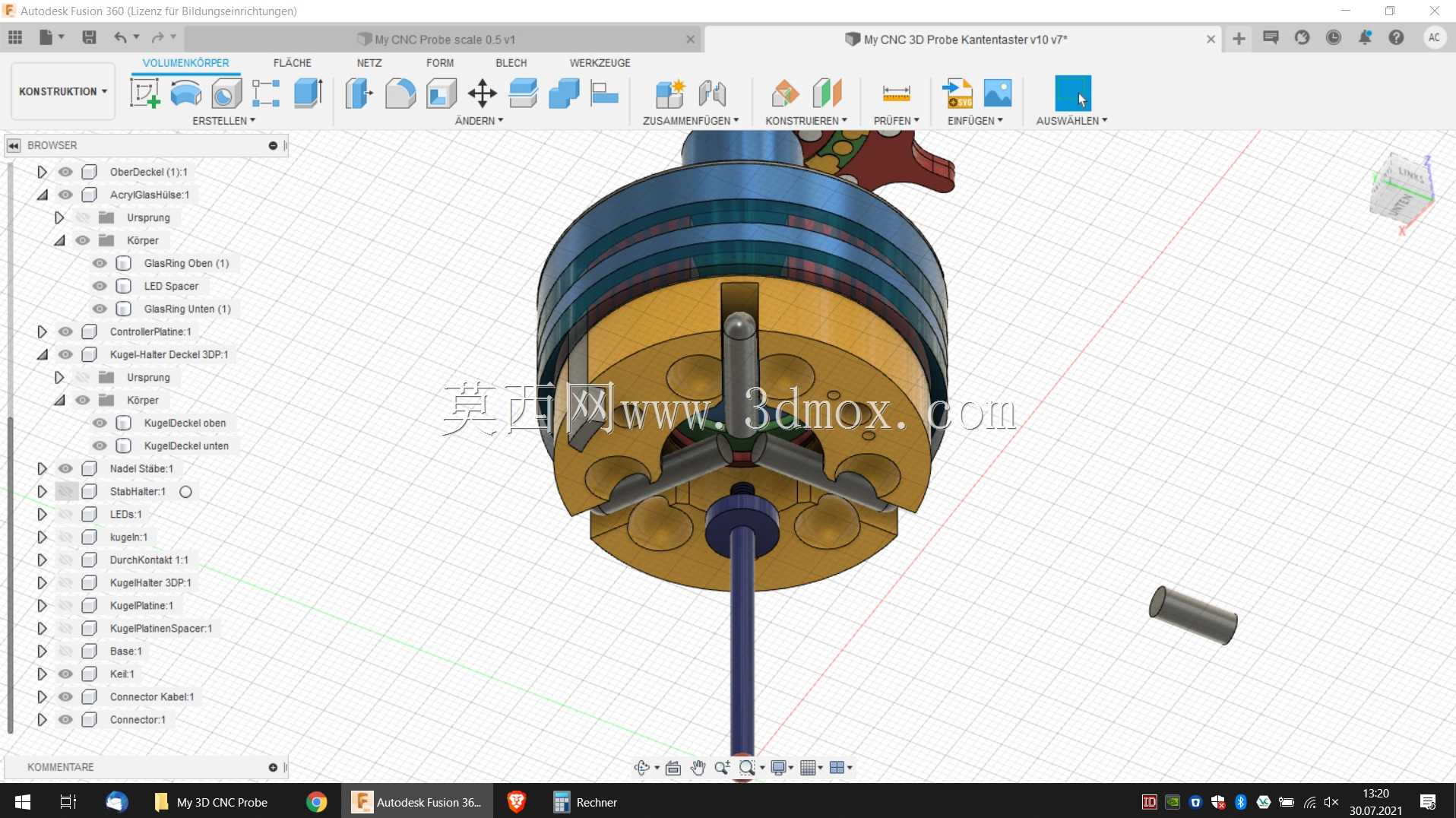

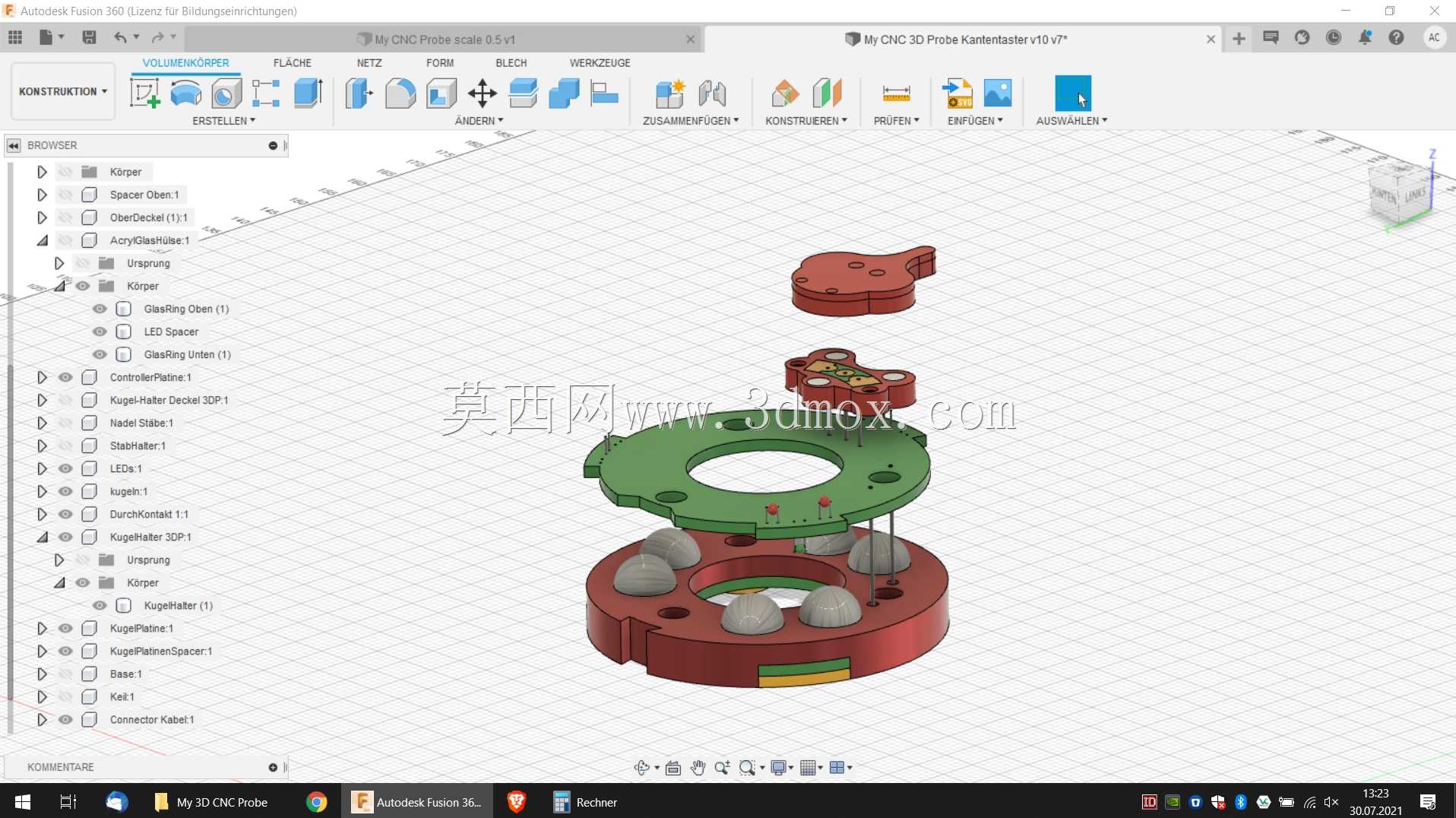

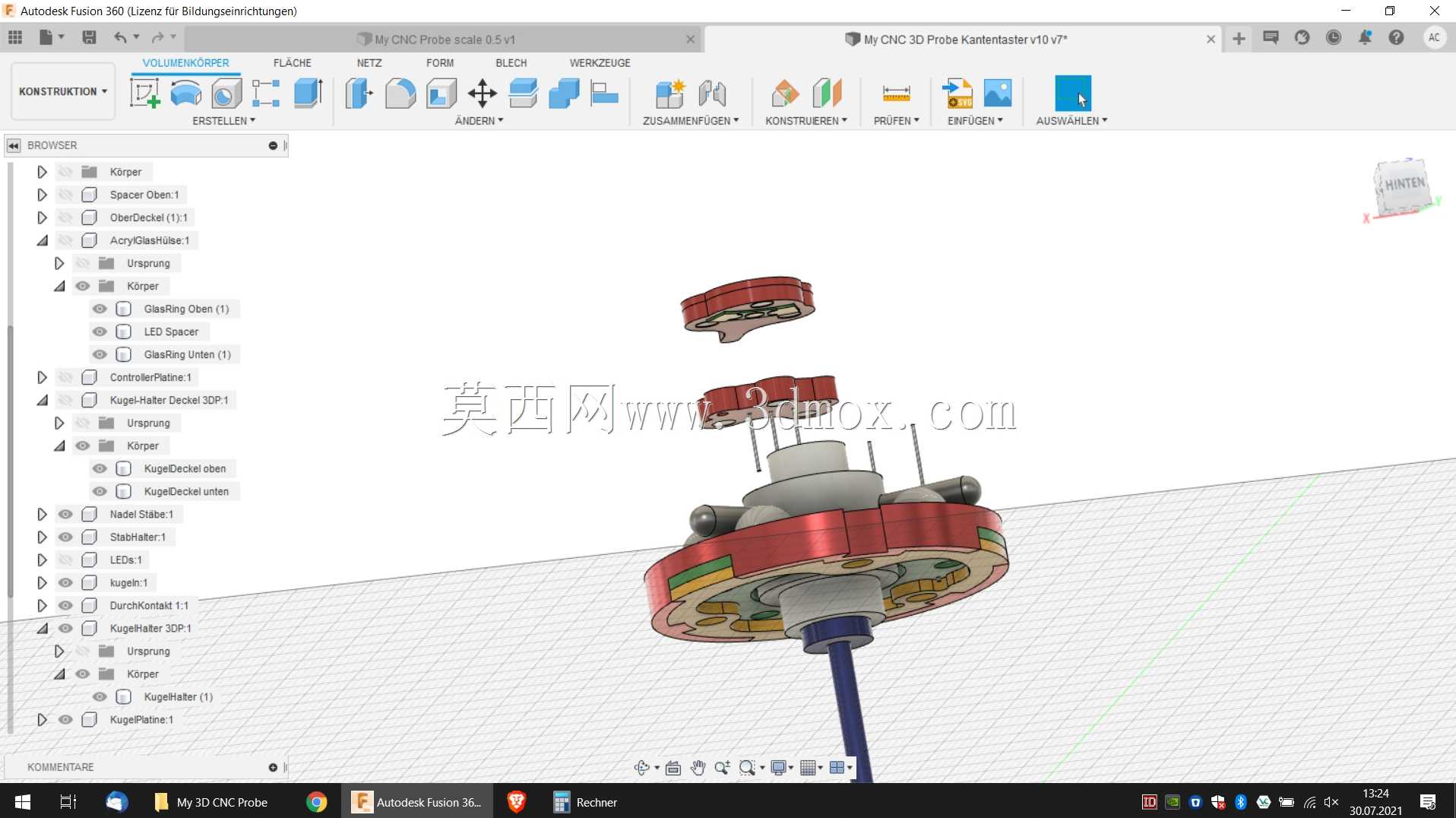

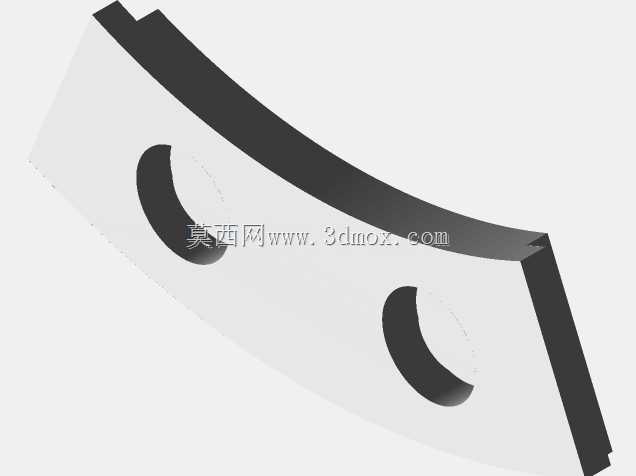

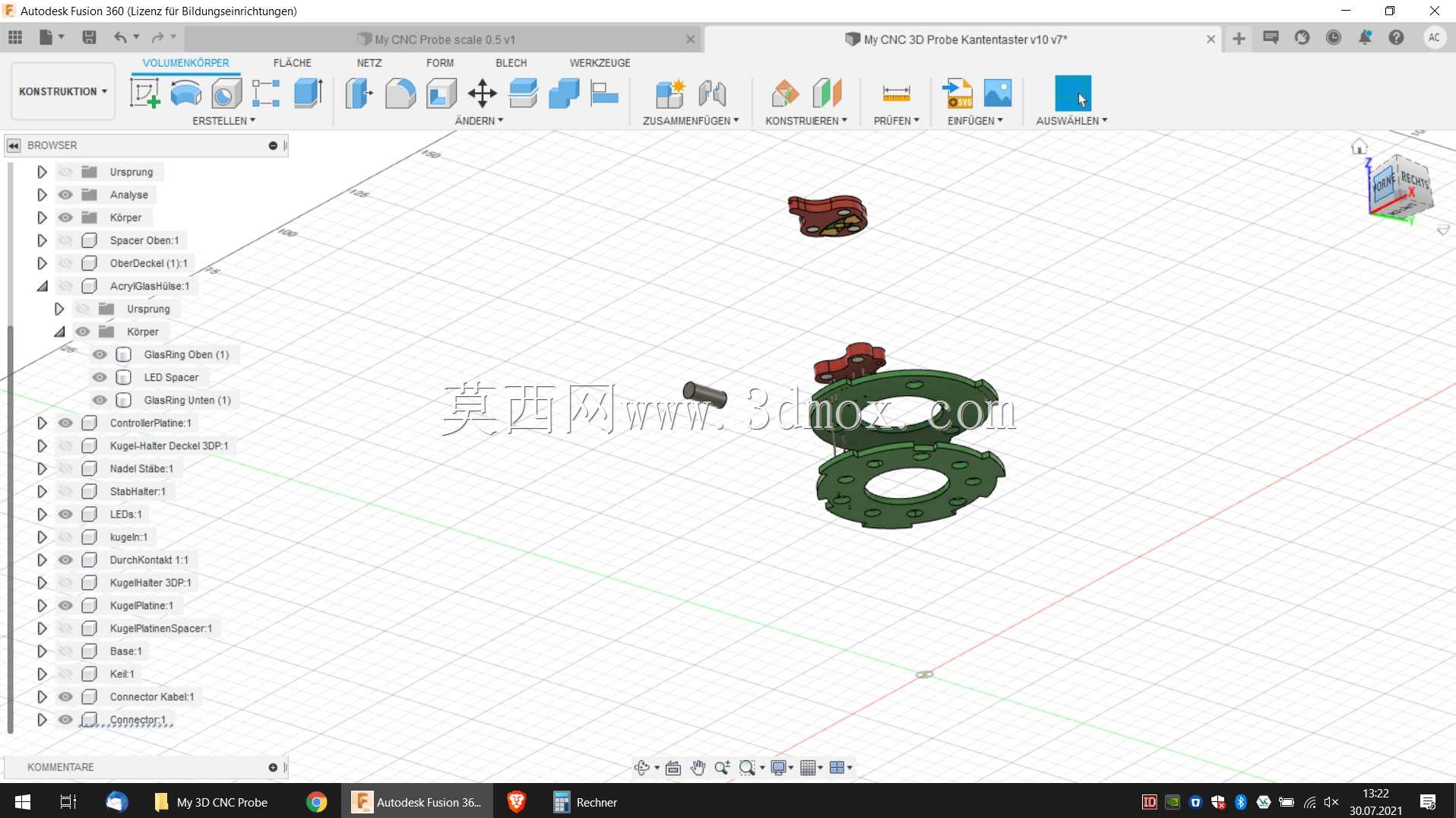

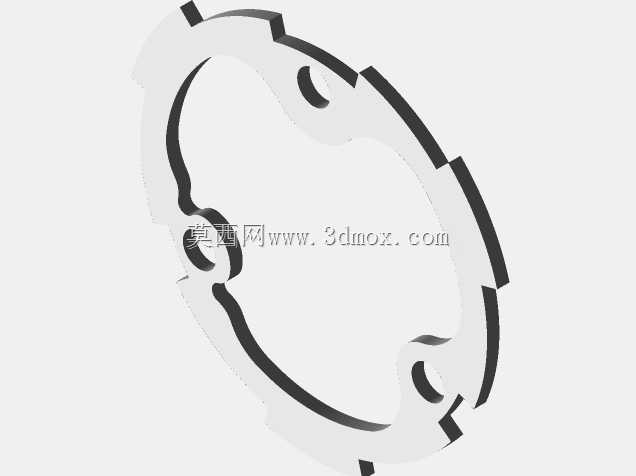

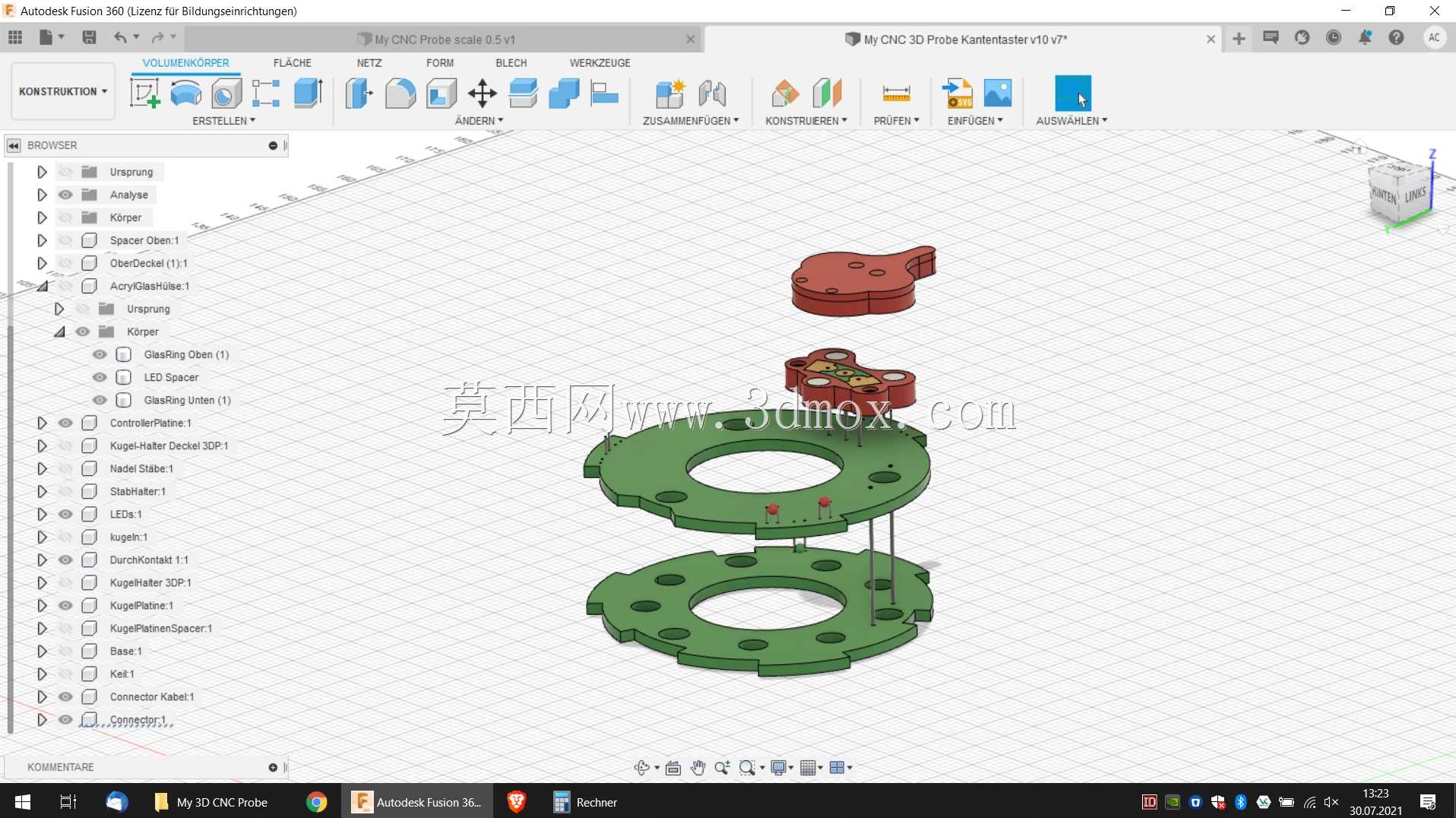

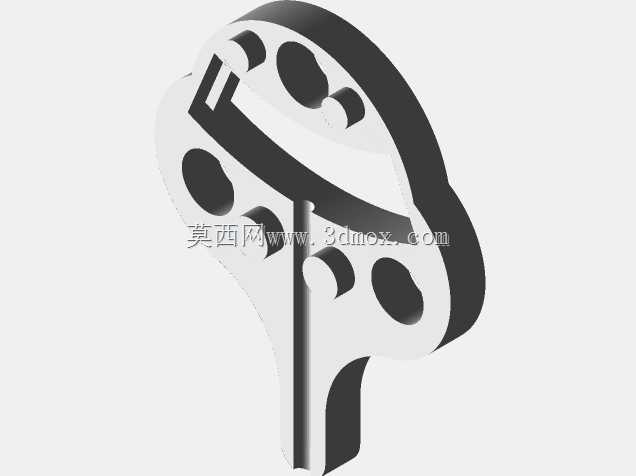

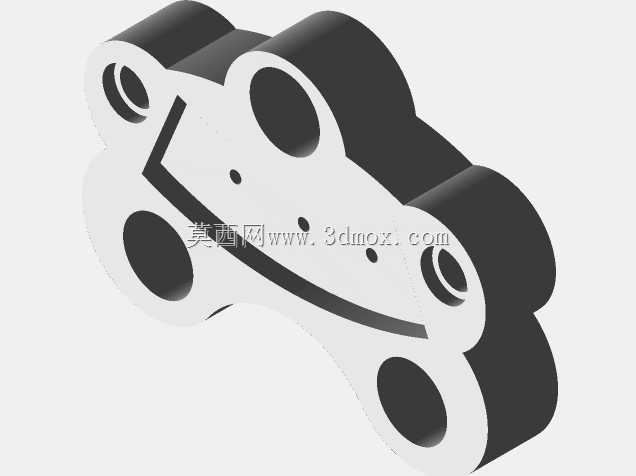

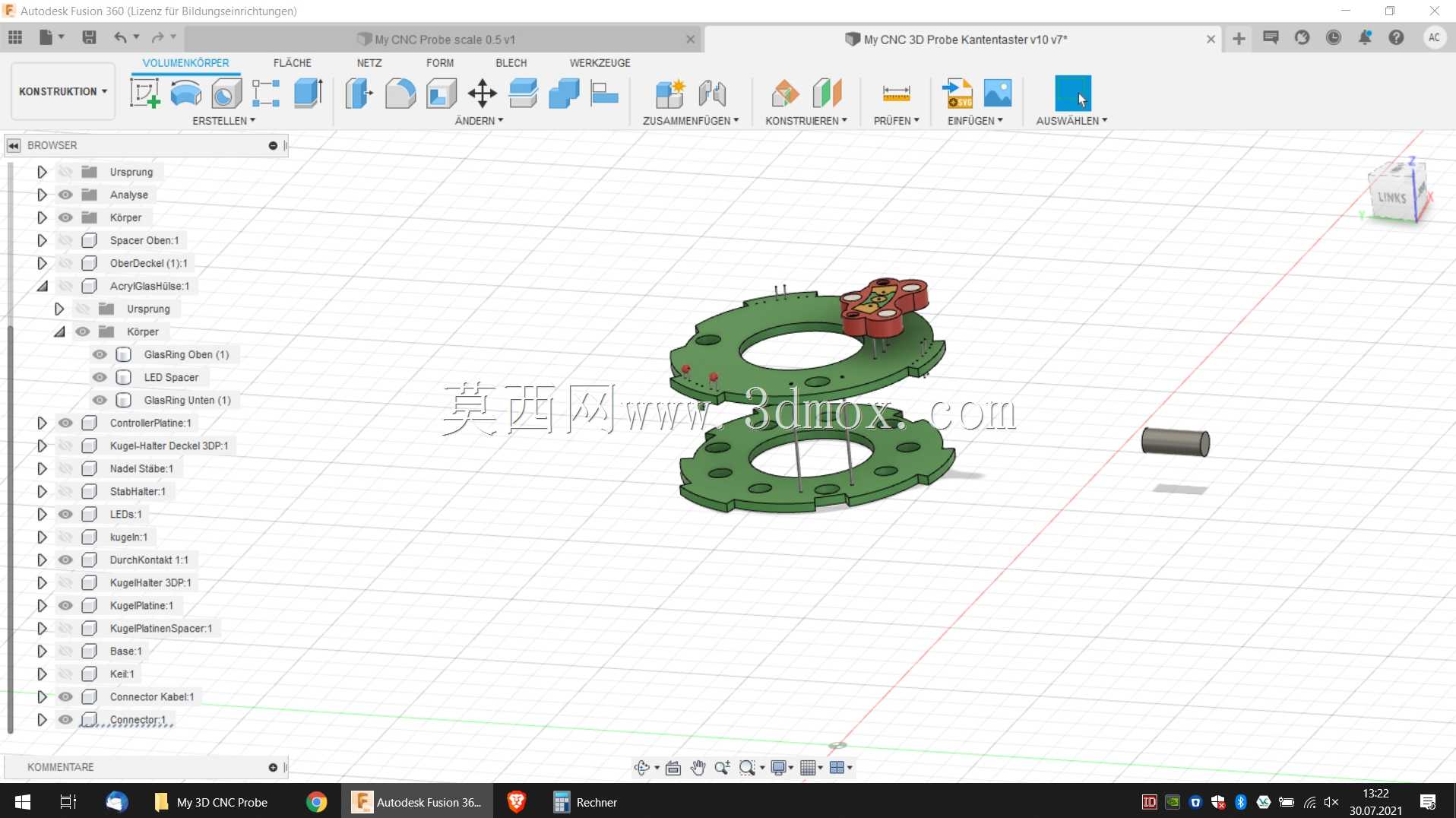

　　从功能结构来看，探针内部采用三层嵌套的触发机构布局，上部的圆柱柄为实心结构，承担装夹时的锁紧受力，避免锁紧力传递到内部触发模块造成预紧力偏移；中间的环形主体内部容纳触发触点与复位弹性结构，三个均匀分布的钢制触点呈120°夹角布置，不管测针从X、Y、Z哪个方向接触工件，都能触发均匀的触发力，不会因为接触方向不同出现触发阈值偏差过大的问题；下部伸出的细长测杆采用硬质合金材质，端部的红宝石测球硬度高、耐磨性好，长期接触工件表面不会出现明显磨损，能长期保持检测精度。测杆与主体的连接采用快拆式结构，现场如果出现测杆撞弯的情况，不需要拆解整个探针主体，只要松开锁紧螺帽就能更换备用测杆，更换后不需要重新标定内部触点参数，只需要在机床端重新校准测球半径即可，大幅降低现场维护的时间成本。

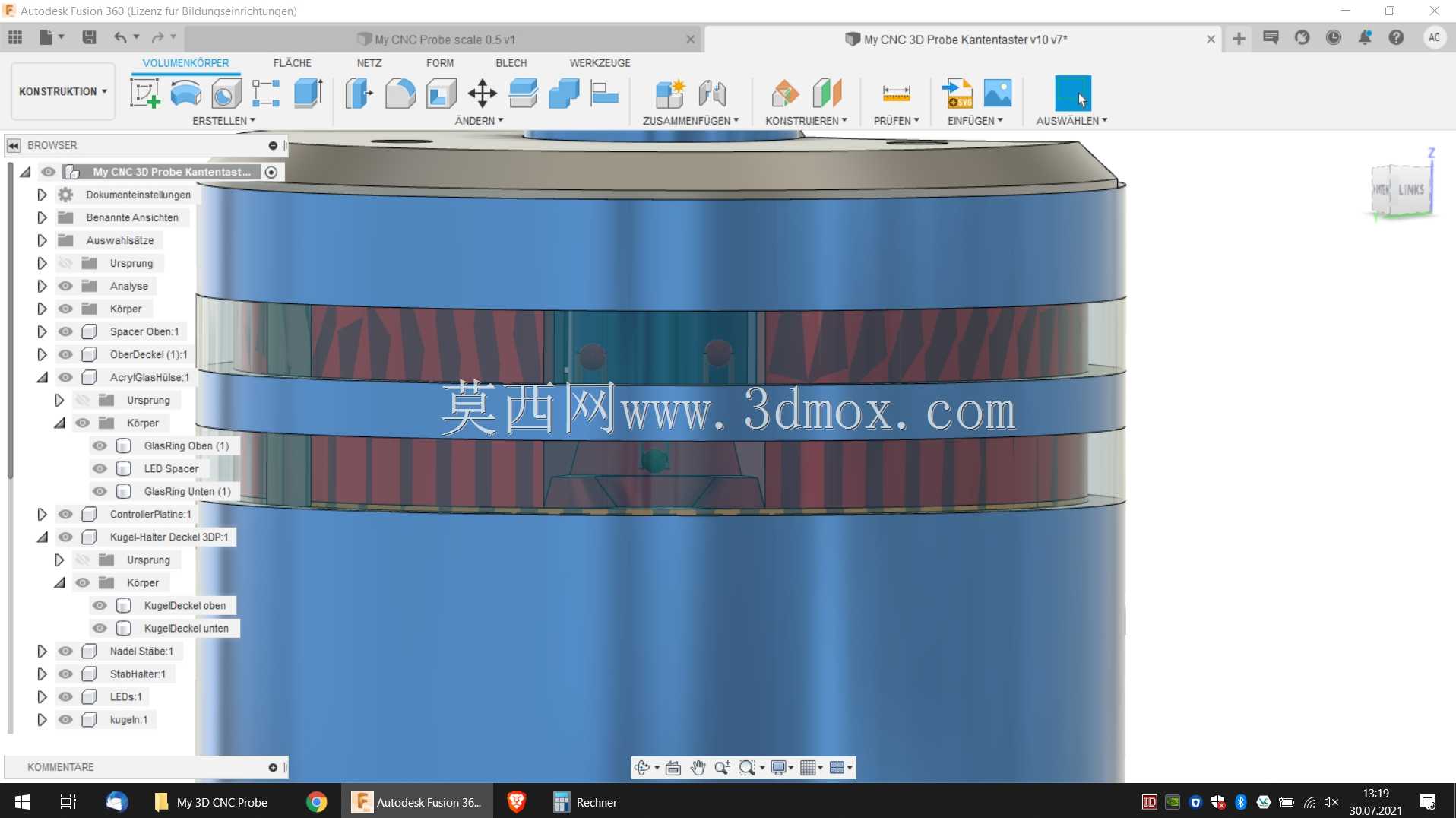

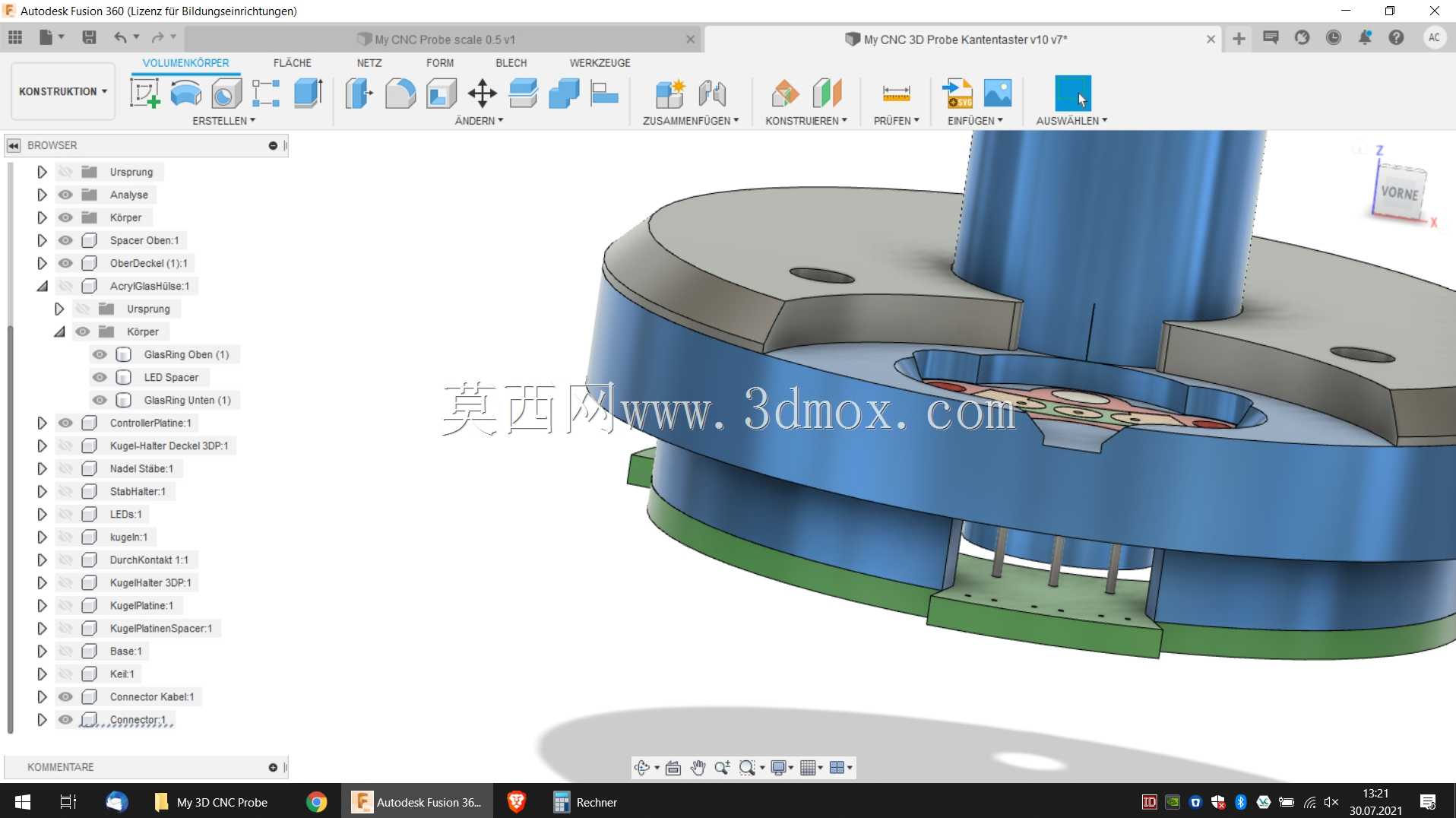

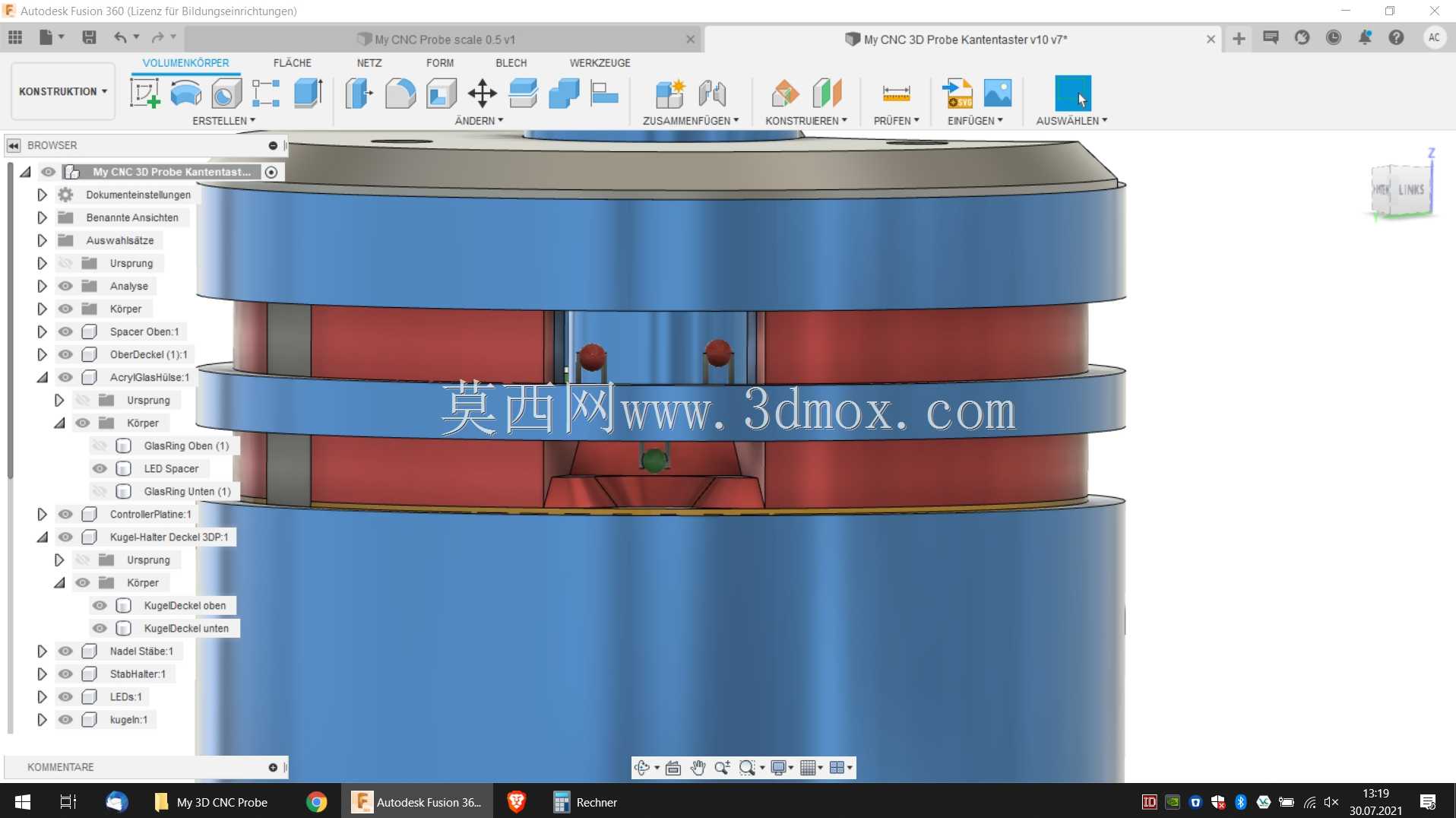

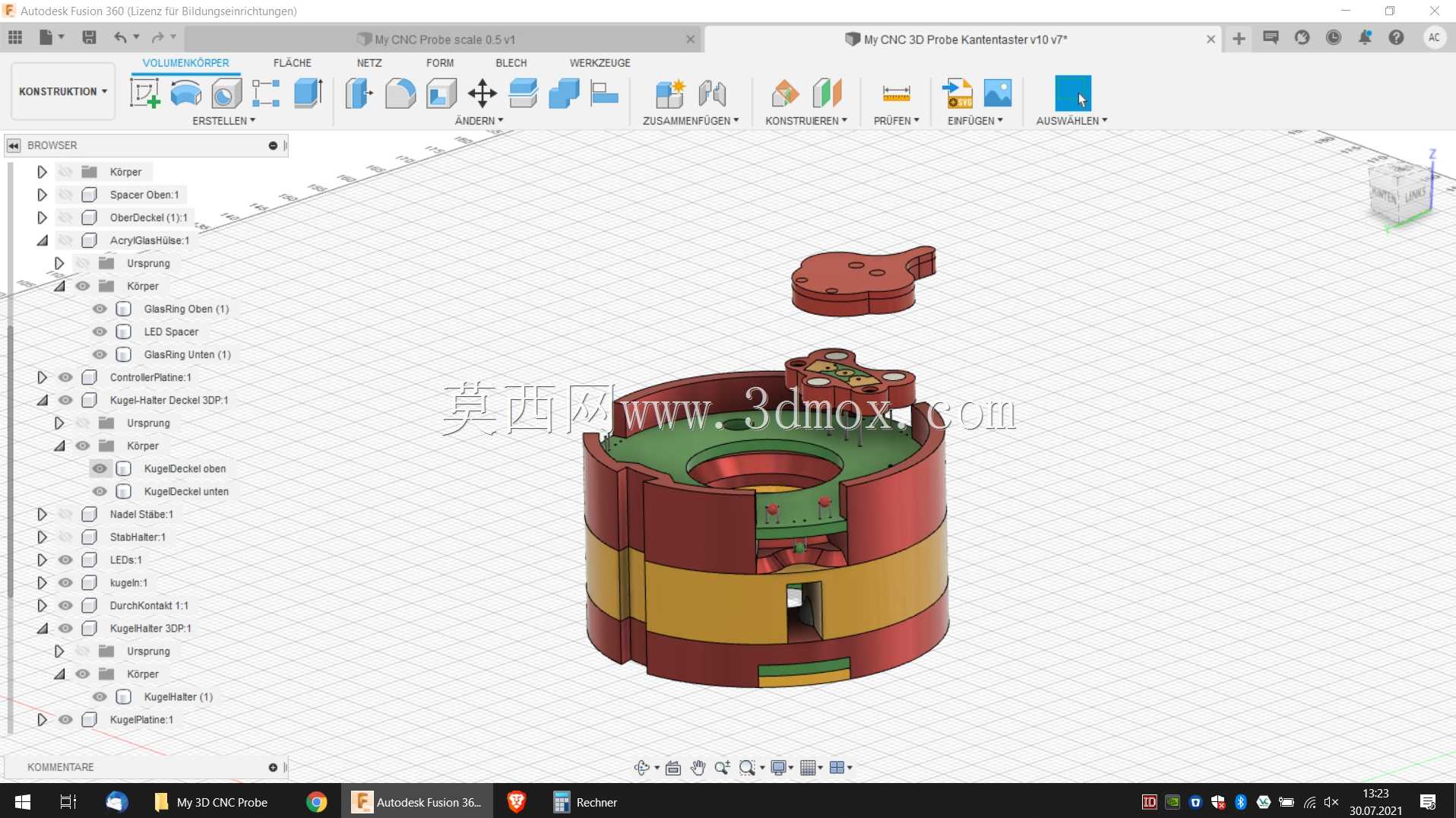

　　设计过程中重点考虑了加工现场的切削液、金属粉尘干扰问题，主体各层连接位置都设计了环形密封槽，搭配O型氟橡胶密封圈，防护等级可以达到IP67，加工过程中喷淋的切削液、飞溅的金属切屑都不会进入探针内部造成触点接触不良，不需要每次加工完就拆下探针做清洁维护。探针的触发信号传输采用有线连接方式，信号传输延迟控制在1ms以内，不会出现信号延迟造成的过冲撞针问题，适配市面上绝大多数带在机检测功能的数控系统，不需要额外加装信号转换模块。

　　从安装边界来看，探针主体最大外径控制在40mm以内，总装长度（不含测杆伸出部分）为65mm，测杆标准伸出长度为40mm，整体装夹后不会超出机床主轴的运动干涉边界，哪怕是行程较小的桌面型CNC设备，也能在全行程范围内完成检测动作，不会出现探针撞到工作台或者夹具的问题。实际使用过程中，这款探针可以完成工件坐标系自动找正、工件毛坯余量检测、加工后关键尺寸在机测量、刀具磨损量自动补偿等多个功能，比如在批量加工铝件壳体时，装夹完成后探针可以在10秒内自动完成工件X、Y原点找正与Z向对刀，找正重复精度稳定在0.008mm以内，比人工找正效率提升80%以上，同时避免了人工操作带来的人为误差；加工完成后不需要拆下工件，直接用探针检测孔位位置度、平面度、台阶高度等关键尺寸，检测数据可以直接传输到数控系统，自动补偿刀具磨损造成的尺寸偏差，减少工件拆下后送三坐标检测的周转时间，大幅提升批量加工的生产效率。

　　结构设计上还做了防过载保护，当测针受到超过额定触发力3倍以上的撞击时，内部的弹性保护结构会产生微量位移，避免刚性撞击直接损坏内部触点或者折断测杆，哪怕操作人员误操作出现快速撞针的情况，也不会直接造成探针整体报废，降低现场使用的故障成本。整个主体的零部件加工工艺性较好，除了内部的触点弹簧、密封件为标准件外，其余金属结构件都可以采用常规车削、铣削工艺完成加工，不需要特殊的加工设备，后期维护更换配件的成本较低，适合中小型加工车间批量配备使用。
