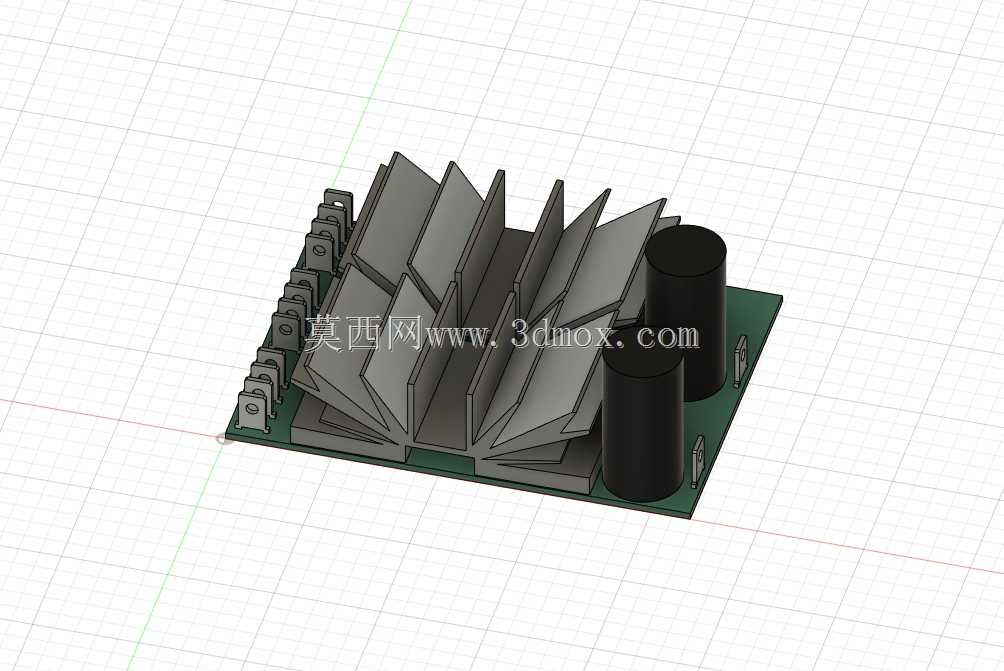

Doepfer Eurorack机箱DIY供电模块结构

　　在模块化合成器的机架搭建场景里，供电模块是整套系统稳定运行的核心基础，不少爱好者选择自行搭建Eurorack规格机箱时，往往会优先选用适配性强的DIY电源方案，这款供电结构就是针对这类场景设计的硬件单元。从实际使用需求来看，Eurorack机箱内部空间紧凑，多模块同时工作时对供电稳定性、散热效率都有明确要求，这款电源结构在设计时首先锚定了机箱内部的安装边界，PCB基板的尺寸完全匹配标准Eurorack机箱的内部安装位，不需要额外做切割或者转接处理，直接通过板载的固定孔位就能完成锁附安装，适配绝大多数市售的标准规格Eurorack机箱。

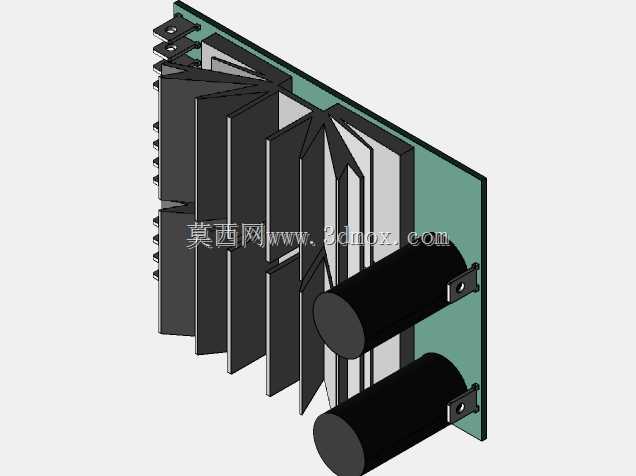

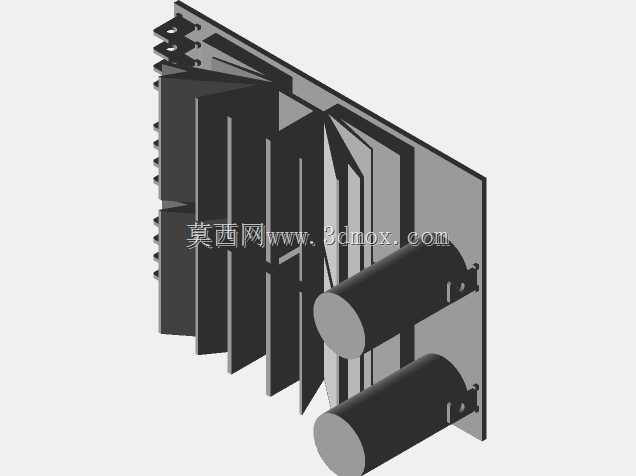

　　从功能特性上看，这款电源结构集成了整流滤波、稳压输出的核心电路载体，板载的两个大容量电解电容承担着输入滤波、平滑输出纹波的作用，能够为机箱内排布的各类合成器模块提供干净稳定的直流供电，避免电源杂波干扰音频信号输出，影响合成器的音色表现。板上排布的多组锯齿状散热结构，是针对电源工作时功率器件发热设计的被动散热单元，不同于常规的平直散热鳍片，这种错落的齿形结构在有限的安装高度内，最大化拓展了散热片与空气的接触面积，同时鳍片之间的导流间隙能够顺着机箱内部的空气对流方向带走热量，即使机箱内装满模块、长时间连续工作，功率器件的温度也能控制在合理区间，不会出现过热导致的供电漂移或者器件损坏问题。

　　设计思路上，这款结构没有做多余的冗余设计，所有元件排布都围绕实用、适配的核心目标，板端的多组接线端子排布在PCB的侧边位置，刚好对应机箱内部走线的出线方向，用户在接线时不需要弯折导线绕路，能够顺着机箱侧壁完成布线，减少线材对内部空间的占用，也避免杂乱的线材遮挡散热鳍片影响通风效果。安装边界方面，整个电源结构的最高凸起高度严格控制在Eurorack模块的标准安装深度以内，不会和机箱内安装的其他功能模块产生空间干涉，PCB板的边缘做了圆角处理，避免安装时尖锐的板边划伤线材或者操作人员的手部，固定孔位的孔径适配标准的M3机箱安装螺丝，不需要单独准备特殊规格的紧固件。

　　从实际应用的角度看，这类DIY电源结构不需要使用者具备专业的开关电源设计能力，只要按照对应的BOM表焊接好元器件，就能完成组装投入使用，结构上的元件丝印标识清晰，焊接时不容易出现元件错装的问题。散热结构和PCB板的连接位置预留了功率器件的安装位，能够适配常用的三端稳压器、整流桥等直插功率元件，不需要额外做结构改装。对于自行搭建Eurorack系统的爱好者来说，这款结构的尺寸精度足够支撑机箱的整体设计工作，在做机箱内部布局规划时，可以直接参照这个结构的外轮廓预留安装空间，不需要反复调整孔位和避让尺寸，能够大幅缩短机箱设计和组装的周期，同时稳定的结构设计也能保证供电系统长期工作的可靠性，减少后期维护的成本。
