DoepferA-100eurorack合成器总线板结构

　　在模块化音频合成设备的结构设计环节，总线板是整个eurorack机箱系统的核心连接载体，承担着所有功能模块的供电传输、信号互通的基础支撑作用，本次梳理的Doepfer A-100总线板结构，是针对eurorack标准机箱做结构适配设计的核心连接部件，完全贴合eurorack规范的安装尺寸要求，可直接用于对应规格机箱的内部结构搭建。从实际工程应用场景来看，这类总线板主要应用于个人DIY模块化合成器搭建、小型音频工作室定制合成器系统、商用模块化合成器整机生产的结构配套环节，区别于通用工业总线板，音频类总线板在结构设计上需要兼顾安装便利性、接触可靠性以及布局合理性，避免因结构干涉导致模块安装不到位，或是接插件对位偏差引发的供电、

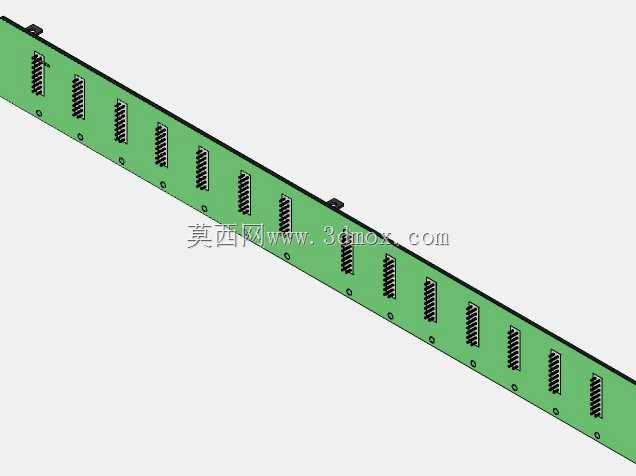

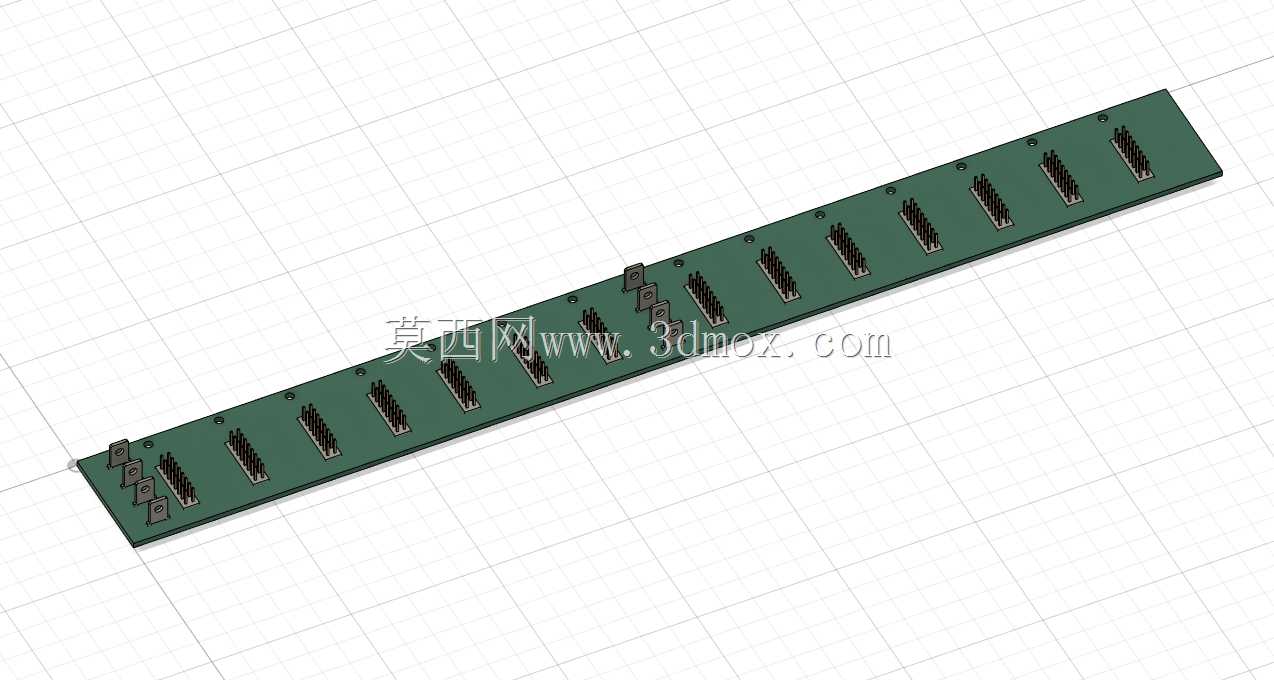

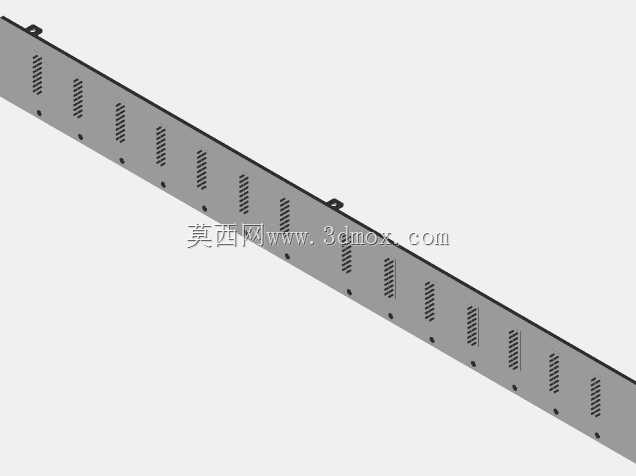

　　信号传输故障。从产品功能特性来看，该总线板为长条形PCB结构主体，板身沿长度方向等距排布多组模块连接插槽，每一组插槽对应一个eurorack标准模块的安装位，插槽的引脚定义完全匹配Doepfer A-100系统的通用规范，可兼容所有符合eurorack标准的合成器功能模块，板身两端预留电源输入接口的安装位置，可直接对接机箱内置的电源模块，实现整板供电的统一分配。在设计思路层面，整个总线板的结构完全围绕eurorack机箱的内部安装边界展开，板身的宽度、厚度以及安装孔位的位置，都严格匹配标准eurorack机箱的内部导轨间距、安装柱高度参数，不需要额外做结构修改即可直接固定在机箱底板的对应位置；

　　插槽的排布间距严格遵循eurorack模块的宽度模数规范，每一个插槽的中心距对应标准HP单位的整数倍，确保不同宽度的功能模块安装时不会出现相邻模块干涉、插槽无法对位的问题；板身边缘做了圆角处理，避免安装过程中板边毛刺划伤机箱内部线材或是操作人员，接插件的选型高度统一，所有插槽的焊接高度保持一致，确保模块插入时的插拔手感均匀，不会出现个别插槽过紧或过松的情况。从外形尺寸与安装边界来看，该总线板的整体长度适配对应路数的eurorack机箱内部净空长度，板身宽度控制在机箱内部前后安装位的预留尺寸范围内，不会与机箱前面板、后盖的安装结构产生干涉；板身的安装孔位采用长圆形开孔设计，可适配不同厂商生产的eurorack机箱安装柱的位置公差，

　　降低安装时的对位难度；接插件的引脚伸出长度经过严格校核，焊接后引脚不会超出板身背面的安全高度，避免与机箱底板接触造成短路隐患，板身表面预留的走线区域完全覆盖供电线路的排布需求，不需要额外飞线即可完成整板的电路连接。在实际结构验证环节，该总线板的尺寸精度可满足常规3D打印机箱、钣金机箱、铝型材机箱的安装要求，不管是个人DIY场景下的手工制作机箱，还是批量生产的商用机箱，都可以直接套用该结构做内部布局设计，不需要反复调整总线板的安装位置；插槽的排布密度经过优化，在保证模块之间留有足够散热间隙的前提下，最大化利用机箱内部的安装空间，避免出现空间浪费的情况；板身的厚度选型兼顾了结构强度与安装空间需求，既不会因为板身过薄导致长时间使用后出现板身弯曲、接插件接触不良的问题，也不会因为板身过厚占用过多机箱内部的垂直空间，影响电源模块、散热组件的安装。对于从事音频设备结构设计、模块化合成器DIY的工程人员来说，该总线板的结构参数可以直接作为eurorack机箱内部布局的设计参考，在做机箱结构建模时，可以直接调用该模型做干涉检查，验证机箱内部的安装空间是否满足要求，提前规避结构设计中容易出现的接插件对位偏差、安装孔位错位、板身与周边部件干涉等常见问题，大幅缩短结构设计的验证周期，减少实物打样的迭代次数。
