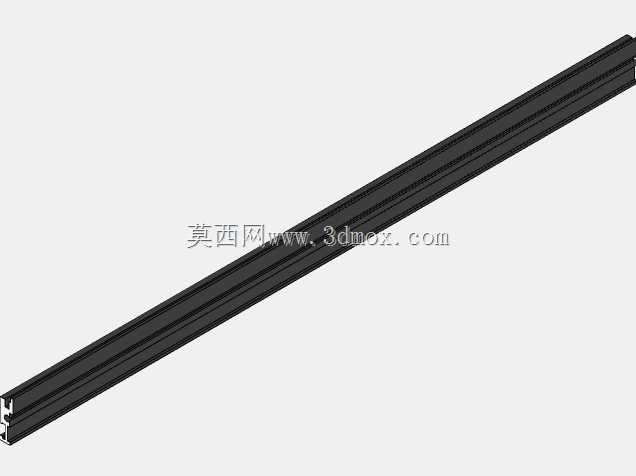

19英寸模块化合成器欧轨安装导轨结构

　　在电子音频设备的模块化搭建场景中，19英寸规格的Eurorack导轨是搭建模块化合成器机箱的核心承载构件，这类导轨的设计精度直接决定了各类合成器功能模块的安装适配性与长期使用稳定性。不同于普通工业导轨的通用化设计，这类欧轨需要严格匹配Eurorack系统的安装规范，既要保证模块插拔时的顺畅度，也要兼顾长期使用后的结构形变量控制，避免因导轨形变导致模块接触不良、安装错位等问题。

　　从实际应用场景来看，这类导轨主要服务于自定义模块化合成器的机箱搭建工作，无论是个人音频爱好者自制小型合成器系统，还是专业音频工作室搭建多模块的大型合成器阵列，都需要依托这类标准导轨作为模块的安装基础。导轨的卡槽结构需要精准匹配Eurorack模块的面板安装边，保证模块推入后可以通过面板螺丝顺利固定，不会出现卡槽过紧导致模块卡滞、或是卡槽过松导致模块晃动的问题。在设计这类导轨的三维结构时，首先要锁定19英寸机架的标准宽度边界，单根导轨的有效安装长度需要对应标准机箱的内部可用宽度，同时预留出机箱侧板、端盖的安装余量，避免导轨长度超差导致机箱无法顺利组装。

　　导轨的截面结构是设计的核心部分，其两侧的卡槽需要形成对称的限位结构，一侧用于承托合成器模块的安装边，另一侧用于和机箱的框架结构进行固定。截面的壁厚选择需要兼顾结构强度与材料成本，常规铝挤成型的这类导轨，壁厚控制在合理区间即可满足日常使用的强度需求，不需要过度加厚造成材料浪费，也不能过薄导致导轨在安装模块后出现弯曲变形。导轨的背部通常会设置用于和机箱横梁连接的固定结构，可以是预设的T型槽用于放置螺母，也可以是直接冲压的固定孔位，方便组装时快速将导轨固定在机箱的横向支撑梁上，保证前后两根平行导轨的同轴度，避免模块安装时出现上下错位的问题。

　　在安装边界的考量上，两根平行导轨的前后间距需要严格匹配Eurorack模块的深度尺寸，预留出模块背后电路板、接线的空间，同时要保证模块面板可以完全贴合导轨前端面，不会出现面板突出或凹陷的情况。导轨的端面需要做平整处理，避免组装时和机箱侧板产生干涉，部分设计中还会在导轨端部设置塑料端盖，既可以提升机箱的整体美观度，也能避免导轨的金属锐边划伤安装人员或是模块线材。

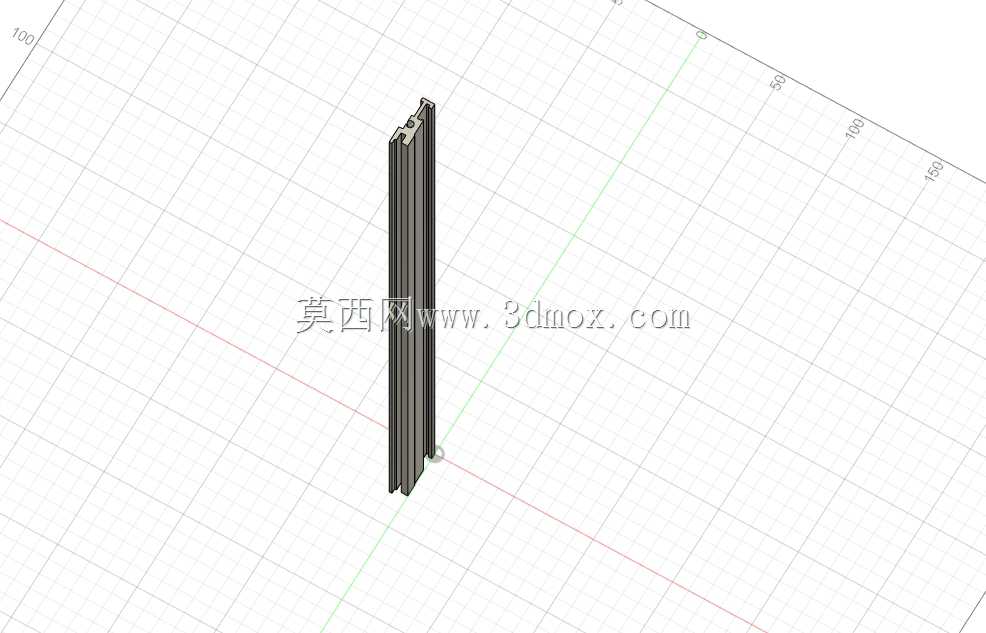

　　从结构设计的细节来看，导轨的卡槽内边缘需要做微小的倒角处理，一方面可以在模块插入时起到导向作用，降低模块安装的对位难度，另一方面也可以去除金属裁切后的锐边，避免划伤模块的PCB板或是安装边的涂层。导轨的直线度是关键形位公差要求，在整根长度范围内的直线度偏差需要控制在极小的范围内，否则长尺寸的模块安装时会出现卡滞，多个模块并排安装时也会出现缝隙不均的问题。在三维建模过程中，这类导轨可以通过截面草图沿长度方向拉伸的方式完成主体结构，再对固定孔位、倒角等细节进行特征添加，建模时需要重点核对截面的各个尺寸参数，保证卡槽的宽度、深度、承托边的厚度都完全符合Eurorack的机械安装规范，避免因尺寸偏差导致实际加工后的导轨无法适配标准模块。

　　这类导轨除了应用在模块化合成器领域，部分同规格的19英寸机架式电子设备安装也可以参考这类结构进行适配设计，只需要根据对应设备的安装边厚度调整卡槽的相关尺寸即可，具备一定的结构通用性。在进行机箱整体设计时，导轨的安装位置需要和机箱的散热结构、电源安装位置进行协同考量，避免导轨遮挡通风孔或是和电源模块产生安装干涉，保证整个机箱系统的组装合理性。
