小体积AC-DC电源转换模块三维结构

　　做设备电控布局的时候，这类小体积AC-DC转换模块是绕不开的元件，尤其是在紧凑型工控板、小型桌面仪器、DIY音频设备、低压传感供电回路里，选对模块的安装尺寸，能省掉不少后期走线、固定、绝缘处理的麻烦。这次做的这个模块结构，是照着实际市售25W级AC-DC模块的实物尺寸复刻的，没有做内部的电路绕组、PCB走线细节，重点还原了外部的安装结构、引脚位置、外壳轮廓和标识区域，足够用来做设备装配干涉检查、布局排布、外壳开孔定位用。

　　先讲实际应用里的场景，这类模块最常见的用法，是把市电侧的交流输入，或者工业现场常见的12V、24V交流供电，转换成稳定的5V直流输出，给后端的单片机板、传感单元、小型继电器组、USB供电回路供电，25W的输出功率带5A负载，足够覆盖绝大多数小型嵌入式设备的供电需求，不用额外做分立元件的整流滤波稳压电路，能大幅缩减电控部分的开发周期，也降低了电源部分的EMC调试难度。实际选型的时候，很多结构工程师容易忽略模块的安装耳尺寸、引脚伸出长度，导致画完PCB或者设备外壳之后，模块装上去要么和周边电容、接线端子干涉，要么固定螺丝孔对不上，要么外壳留的出线槽位置偏了，最后只能临时改板或者磨外壳，非常耽误进度。

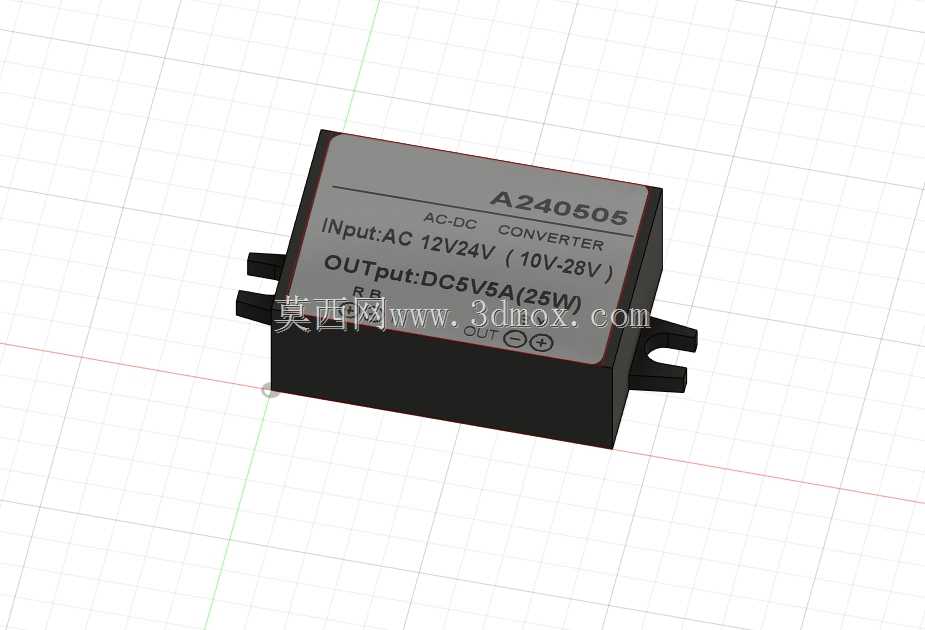

　　做这个三维结构的时候，首先确定的是外壳的主体轮廓，这类灌封模块的外壳都是阻燃塑料材质，主体是方正的块体，四个角做了小圆弧过渡，避免安装的时候刮伤导线绝缘层。两侧伸出的安装耳是重点，安装耳上的固定孔中心距、孔径都严格按照实物尺寸还原，安装耳和主体连接的位置做了加强筋结构，实际拧固定螺丝的时候不会轻易断裂。模块顶部的标识区域做了凹印的轮廓还原，上面的输入输出参数标识位置和实物一致，做渲染或者装配示意图的时候可以直接用，不用后期再贴图调整位置。引脚部分的位置、间距、伸出长度都按照实际焊接尺寸做的，不管是画PCB封装的时候核对焊盘位置，还是做板上装配的高度检查，都能直接参考，不会出现引脚和焊盘对不上的问题。

　　从设计思路上来说，这类模块的结构设计核心是在有限的体积内兼顾散热、绝缘和安装便利性，外壳内部是灌封结构，所以外部不需要做散热格栅，整体是密封的，能适应多尘、轻度潮湿的工业现场环境，不用额外做防护外壳。主体的高度控制得很低，在对安装空间高度有要求的薄型设备里，比如桌面式小型仪表、壁挂式传感采集终端里，这个高度不会和设备上盖干涉，也不用特意给模块预留凸起的避让空间。输入输出的引脚排布是分区域的，交流输入引脚和直流输出引脚分开在两侧，实际接线的时候不容易接反，也能降低高低压回路之间的干扰。

　　安装边界这块，除了模块本身的长宽高尺寸之外，还特意留了接线的操作空间参考，模块引脚上方预留的焊线或者插接线的空间，安装耳周围预留的螺丝拧入操作空间，都在模型的轮廓参考里有体现，做设备整体布局的时候，不用再额外查手册算安全距离，直接把模型调入装配体，就能直观看到周边需要留多大的空位，避免后期装配的时候螺丝刀伸不进去，或者导线弯折半径不够扯断引脚。另外模块外壳的棱角都做了钝化处理，实际装配的时候不会割破周边的导线绝缘皮，也不会划伤操作人员的手，这些细节在结构建模的时候都还原了，不是那种生硬的直角方块，和实际实物的触感、装配体验是一致的。

　　平时做小型设备的电控部分设计，很多人习惯直接找厂家的规格书看尺寸，但规格书上的二维图往往没有立体的空间感，对安装耳的厚度、引脚的倾斜角度、外壳表面的凹凸标识这些细节体现不足，调入三维装配体里做干涉检查的时候，经常会出现二维图没标注的小结构和周边零件撞件的情况。这个三维结构把这些容易忽略的细节都做了还原，不管是做整机的结构评审，还是给加工厂做安装定位参考，都能直接用，不用再反复核对二维尺寸。另外这类模块因为是灌封密封结构，实际使用的时候不需要额外维护，安装的时候只要用螺丝通过两侧的安装耳固定在安装板或者PCB支架上就行，焊接好引脚做好绝缘处理就可以长期工作，建模的时候也把安装耳的承压面做平，和实际安装时的贴合状态一致，模拟装配的时候能看到固定面的贴合情况，不会出现模型装上去有缝隙的问题。
