ROKO方形电感式接近感应开关结构

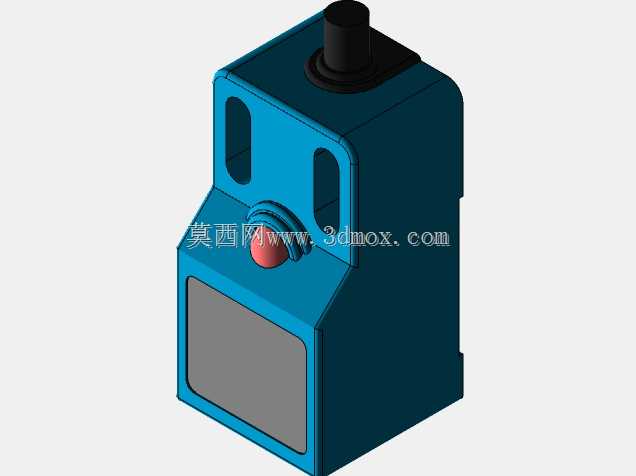

　　在自动化生产线的工位定位、输送线的工件到位检测、机床的行程限位保护、CNC加工中心的夹具到位确认这类场景里，这类方形接近感应开关是出镜率极高的检测元件，不同于光电开关对被测物反光特性的要求，也不同于机械行程开关需要物理接触触发的磨损问题，这类非接触式感应元件能在不接触被测金属件的前提下完成位置信号的输出，长期运行的可靠性远高于接触式检测部件。从结构设计来看，这款感应开关采用了方壳斜置感应面的布局，主体外壳为工程塑料注塑成型，壳体侧面预留了两个长圆形安装沉孔，安装时可以根据实际检测距离的需求，在沉孔的行程范围内微调开关的前后位置，不需要反复拆装固定螺丝就能完成检测距离的校准，这一点在设备现场调试的时候能省不少功夫，

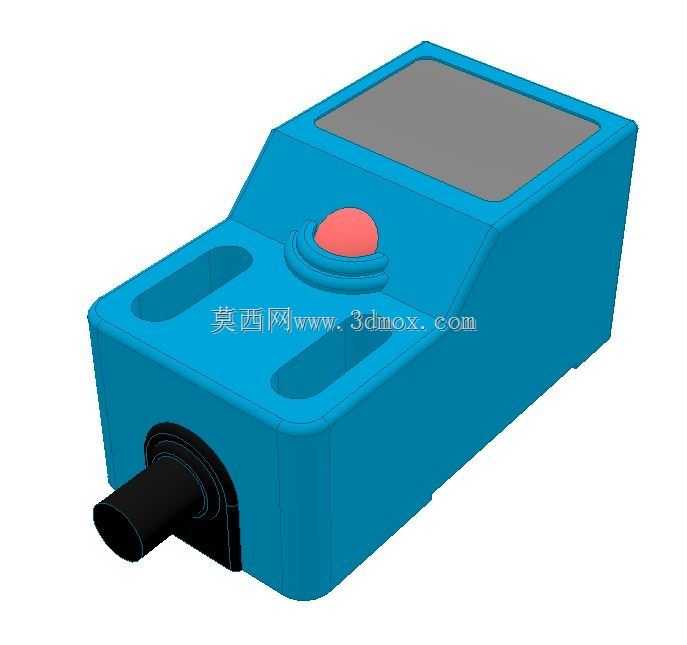

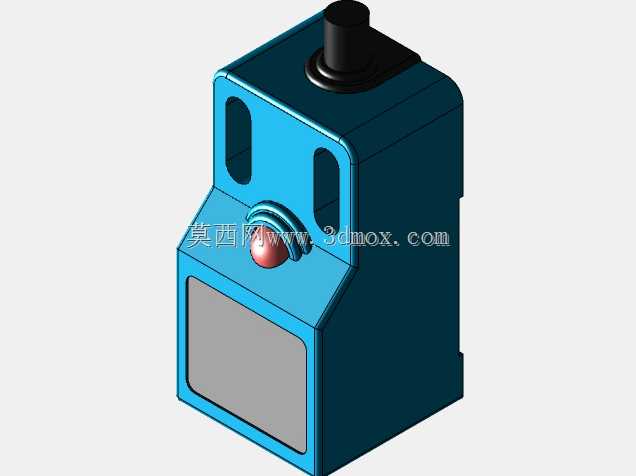

　　尤其是在输送线侧装检测工件到位的场景里，不同批次工件的尺寸公差会带来检测距离的波动，长圆孔的设计刚好适配这类微调需求。斜置的感应面设计是这款产品比较有特点的地方，常规方形接近开关的感应面多为正面垂直布置，当安装空间局促、需要从斜向检测被测金属件的时候，垂直感应面的开关会因为检测角度不对导致感应距离衰减甚至无法触发，而这款的感应面做了倾斜抬升，感应端的红色触发提示灯直接布置在感应面旁，现场调试的时候不需要凑到开关正面，从侧面就能清晰看到触发状态的指示灯变化，排查信号故障的时候效率很高。尾部的出线端做了阶梯式的防水密封结构，线缆和壳体衔接处有橡胶防护套，能避免设备运行过程中线缆反复弯折导致的线芯断裂，同时也能适配车间里有切削液飞溅、

　　粉尘较多的工况，防护等级可以满足常规工业现场的使用要求。从安装边界来看，这款开关的整体方壳尺寸适配行业内通用的方形接近开关安装孔位，替换同规格的老旧开关时不需要重新在设备机架上打孔，直接沿用原有安装孔就能完成固定，对于设备运维人员来说，备件替换的通用性很强。内部的感应电路做了灌封处理，能抵御一定程度的振动，在机床、冲压设备这类有持续振动的工位上使用时，不会因为长期振动出现内部电路松脱的问题。输出端采用PNP型常开输出逻辑，和市面上主流的PLC输入端口电平匹配，接线时不需要额外加装转换模块，直接接入PLC的输入端子就能完成信号采集，在自动化设备的安全回路里，这类开关也常被用来做防护门的关闭到位检测，当防护门移动到感应范围内时，

　　开关输出信号给控制系统，允许设备启动运行，一旦防护门被打开，信号断开，设备立刻停止运行，避免安全事故。在CNC加工场景里，这类开关还可以用来检测刀具的换刀位置、工作台的行程极限位置，相比机械行程开关，它没有物理触点，不会因为长期碰撞出现触点磨损、接触不良的问题，维护周期更长。设计这类三维模型的时候，需要重点还原安装沉孔的位置精度、感应面的倾斜角度、出线端的防护结构尺寸，因为这些尺寸直接关系到后续安装时的干涉检查，如果模型里的安装孔位和实际产品有偏差，在做设备整体装配仿真的时候就会出现安装孔对不上的问题，导致后续加工出来的安装板无法使用；感应面的角度如果建模不准，在做检测范围仿真的时候就会出现误判，以为能检测到工件实际安装后却触发不了。另外壳体上的指示灯位置也要准确还原，方便后续做设备操作可视化设计的时候，能准确预留观察窗口的位置，让操作人员在设备外部就能看到开关的工作状态。
