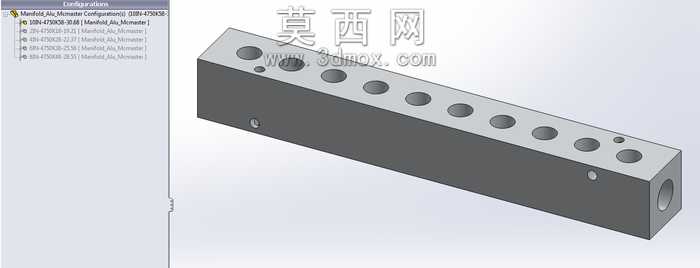

麦克马斯特G1/4转G3/8多通管汇

该管汇模型采用三维参数化建模方式构建，整体为长方体一体式结构，建模过程中首先绘制主体矩形截面，通过拉伸命令生成基础块体，再对各接口位置进行精准定位，逐一绘制不同规格的螺纹孔位特征。主体顶面沿长度方向等距排布多组G1/4规格内螺纹接口，端部设置G3/8规格主通路接口，所有孔位均严格按照麦克马斯特标准件的尺寸参数进行绘制，螺纹特征采用装饰螺纹线配合简化牙型结构呈现，既保证模型轻量化，又能清晰表达接口规格信息。模型侧面设置有定位安装小孔，用于管汇的固定安装，建模时对孔位的同轴度、位置度公差进行了合理约束，确保各接口的相对位置精度。材质方面赋予模型哑光金属质感，模拟铝合金阳极氧化后的表面效果，渲染时采用柔和的环境光搭配定向补光，清晰呈现长方体的棱边结构与各孔位的深度层次，表面添加细微的磨砂纹理提升真实感，避免塑料感过重。设计思路上采用一体式集成结构，替代传统多个三通、四通接头拼接的管路方案，有效减少管路连接点，降低气路或液压回路的泄漏风险，同时大幅缩减管路占用的安装空间，多组等距排布的输出接口可同时为多个支路提供介质分配，适用于气动控制回路、小型液压系统、实验室气路等场景的介质集中分配。建模过程中对边角进行了微小倒角处理，既符合实际机加工的工艺特征，避免锐边割手的问题，也让模型视觉效果更贴近真实工业零件，所有接口的深度、螺纹有效长度均按照实际标准件参数设置，可直接用于管路装配的干涉检查、布局模拟，也可作为机加工生产的参考模型，不同接口的规格区分清晰，便于设计人员快速识别通路参数，适配不同管径的外接管路。
