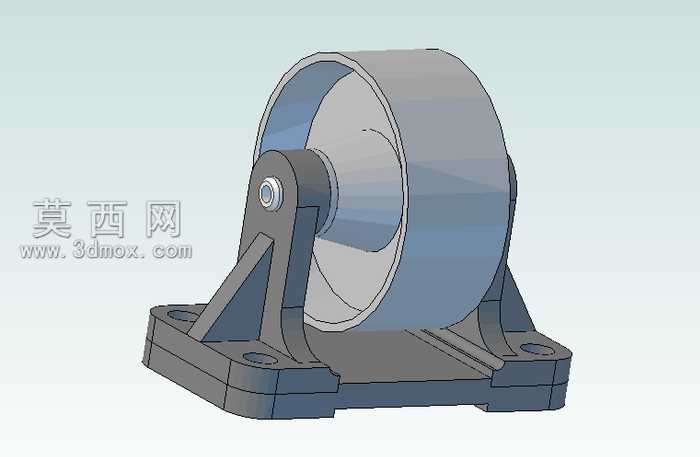

带支架立式滚子支撑结构设计

该滚子支撑结构采用三维参数化建模方式完成整体设计，建模过程中先对底部安装底座进行草图绘制，通过拉伸、切除特征完成底座的安装孔位、加强筋结构的构建，底座两侧设置对称的支撑立板，立板与底座之间通过三角加强筋实现刚性连接，有效提升整体结构的抗载荷能力。中间滚子部分采用回转体建模逻辑，先绘制滚子的截面轮廓，通过旋转特征生成滚子主体，滚子中心预留轴孔，用于与支撑立板上的销轴实现转动配合，销轴与立板之间设置限位结构，避免滚子运转过程中出现轴向窜动。材质配置上，底座与支撑立板选用铸铁材质参数，表面设置哑光喷塑的质感效果，滚子部分选用耐磨合金钢材质，表面做抛光处理，还原金属部件的真实质感，销轴部分添加镀锌层的材质表现，区分不同部件的工艺特征。结构设计上充分考虑承重需求，底座设置四个对称的安装通孔，可通过螺栓将整个支撑结构固定在设备机架上，支撑立板的高度经过参数校核，保证滚子的转动空间充足，不会与底座产生干涉，滚子的宽度与支撑立板的间距匹配，转动过程中运行平稳。设计思路围绕简易实用的承重支撑需求展开，整体结构没有冗余部件，加工工艺性良好，所有部件均可通过常规的机加工方式完成生产，装配流程简单，仅需将销轴穿入滚子与立板的孔位后加装限位卡簧即可完成组装，后期维护更换滚子也十分便捷，可广泛应用于各类需要滚动支撑的物料输送、设备承重场景，能够有效降低滑动摩擦带来的阻力与部件损耗。
