车辆悬架用橡胶接头衬套结构设计

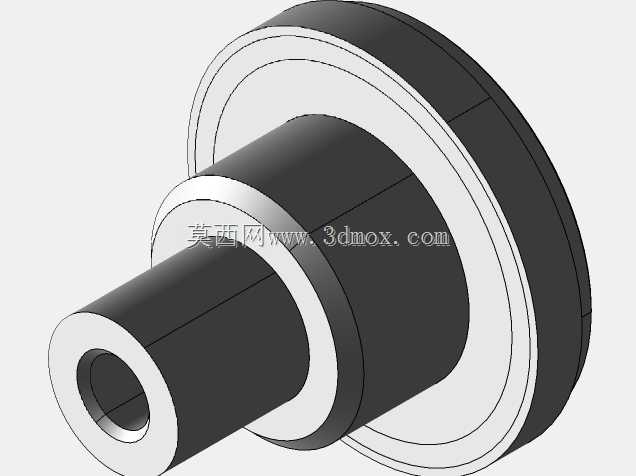

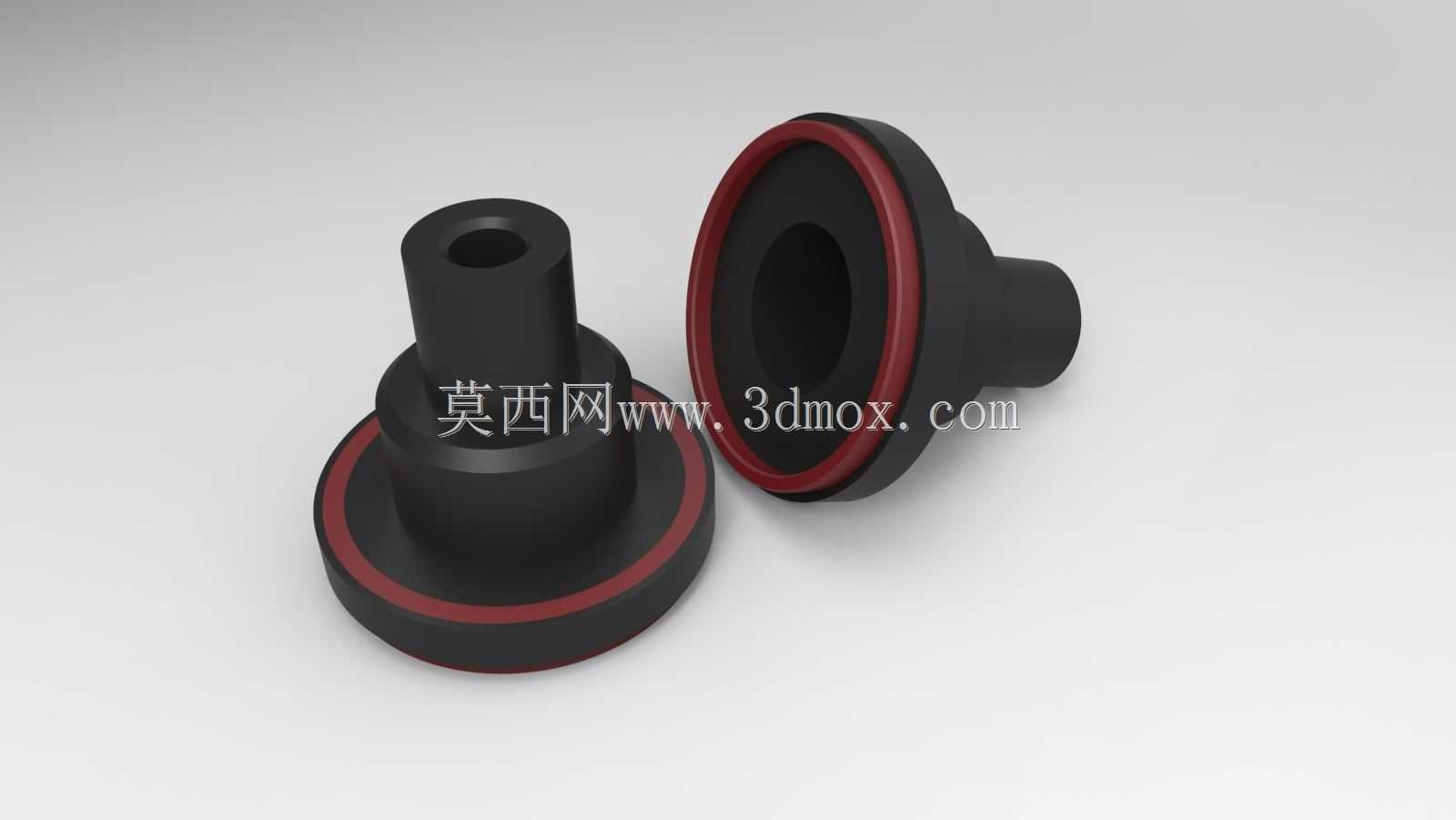

　　阻隔路面激励产生的高频振动向车身传递，同时允许连接部件之间存在小角度的相对转动与微量轴向、径向位移，补偿制造与装配过程中产生的尺寸公差，避免刚性连接带来的应力集中问题。设计这类衬套的时候，首先要明确安装点的载荷谱：径向需要承受车辆过颠簸路面时的垂直冲击载荷，轴向要承受加减速、转向时产生的纵向与侧向力，扭转方向要适配悬架跳动时控制臂的摆角范围，所以橡胶体的硬度选择、各段直径的比例都要经过刚度匹配计算，不能只凭经验选型。这款衬套的小直径轴段是插入对应安装支架的定位孔内，起到安装定位的作用，轴端的中心通孔是为了穿装连接螺栓，让衬套在螺栓锁紧后不会出现轴向窜动；大直径的法兰盘端面是贴合安装支架的接触面，法兰边缘的红色密封环结构，在车辆底盘悬架系统的结构设计中，橡胶衬套是连接金属结构件、实现柔性隔振的核心零部件，这类隔振元件的设计直接影响整车行驶的平顺性与操控稳定性，很多刚接触底盘结构的工程师容易忽略衬套的刚度匹配与安装边界，导致后期样车测试时出现异响、振动传递过大甚至部件过早疲劳损坏的问题。这款橡胶接头衬套采用阶梯式轴段搭配法兰盘的结构形式，主体为耐油合成橡胶模压成型，法兰端面与接口位置嵌入了刚性限位环，避免橡胶体在大载荷冲击下出现过度形变脱出的问题。从实际装车场景来看，这类衬套多用于悬架控制臂与副车架的连接点、减震器下支座连接位，还有部分精密仪器的隔振安装场景也会用到同结构的衬套，核心作用是在两个刚性金属部件之间建立柔性连接界面，

　　一方面可以阻挡泥水、沙尘进入衬套与支架的配合间隙，避免橡胶体被杂质磨损失效，另一方面也能在轴向载荷过大时起到硬限位作用，防止橡胶体被过度压缩产生永久形变。很多工程师在建模的时候容易忽略衬套的安装边界：衬套压入安装支架的过盈量要控制在合理范围，过盈量太小会导致衬套在支架孔内转动磨损，过盈量太大会压裂橡胶体与内部嵌件的结合层；衬套法兰的直径要比安装孔直径大出足够的压边量，确保轴向受力时衬套不会被从孔内拽出；中心螺栓孔的直径要比连接螺栓大1-2mm，给悬架跳动时的相对位移留出余量，避免螺栓杆与橡胶体直接摩擦切割。在实际使用中，这类橡胶衬套的失效形式大多是橡胶老化开裂、嵌件与橡胶脱粘、过度压缩产生永久形变，所以在结构设计时，

　　橡胶体的转角位置都做了圆弧过渡，避免应力集中在直角位置加速开裂，嵌件表面也做了滚花与涂胶处理，提升橡胶与金属嵌件的结合强度。不同于刚性连接的轴套，橡胶衬套的阻尼特性是设计的核心，不同硬度的橡胶配方对应不同的阻尼系数，既要能过滤路面的细碎振动，又不能因为刚度过低导致悬架操控响应滞后，这款衬套的橡胶体壁厚是经过多轮刚度仿真优化的，径向刚度与扭转刚度的匹配刚好适配家用乘用车悬架控制臂的安装需求，在保证隔振效果的同时，不会让驾驶者觉得底盘松散。另外在安装结构上，衬套的两个端面都设计成了平面，确保锁紧时压力均匀分布在整个法兰面，不会出现偏压导致的衬套偏磨，伸出的短轴段长度刚好匹配安装支架的板厚，压装后轴段端面与支架端面齐平，

　　不会额外占用安装空间，也不会因为轴段过长导致螺栓锁紧时压坏橡胶体。很多三维建模人员在绘制这类衬套的时候，容易把橡胶部分和金属嵌件做成一体结构，忽略了实际生产中是橡胶模压硫化到金属嵌件上的工艺，正确的建模逻辑是先绘制内部的金属衬套内芯与外圈的限位环，再绘制包裹在外部的橡胶体，配合面要保留硫化粘结的工艺间隙，同时要考虑模压时的拔模斜度，避免生产时出现脱模困难的问题。从设备用途的角度来说，这类隔振衬套不止应用在汽车领域，在工业自动化设备的电机安装座、泵体与机架的连接位、精密检测仪器的支撑脚位置，只要是需要阻隔振动传递、允许少量相对位移的连接场景，都可以参考这类衬套的结构形式，根据实际载荷调整尺寸参数与橡胶硬度，实现柔性连接的功能。
