车载剪式千斤顶支撑底座结构设计

项目分类:千斤顶 发布时间:2022-03-28 ID:592147

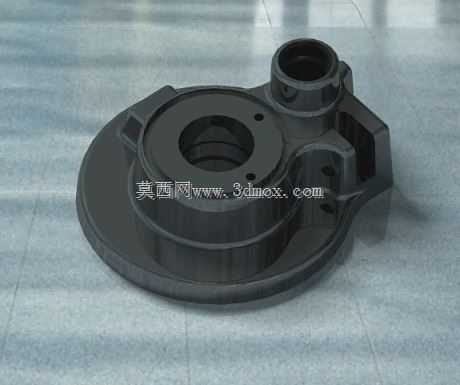

  • 车载剪式千斤顶支撑底座结构设计

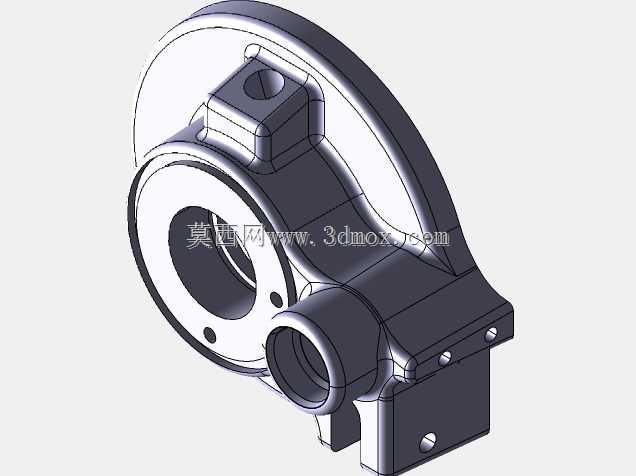

  • 车载剪式千斤顶支撑底座结构设计

  在乘用车日常维保、道路应急换胎场景中,剪式千斤顶的支撑底座是直接决定举升稳定性的核心承载部件,本次呈现的支架结构,正是针对家用轿车、小型SUV车载千斤顶的受力工况做的针对性结构优化。不同于常规千斤顶仅靠圆盘底座接触地面的设计,该支架集成了底座承载盘、举升臂铰接座、丝杆传动安装位三个核心功能区域,所有结构特征完全围绕实际使用中的受力路径排布。从实际使用场景来看,车辆停放在非硬化路面、轻微倾斜地面时,普通千斤顶底座容易出现应力集中导致的下陷、侧滑问题,该支架的底部承载盘采用大直径圆盘结构,边缘做了加厚翻边处理,接触地面的盘面预留了防滑纹理的安装槽位,能够有效分散千斤顶承受的垂向载荷,将单位面积压强控制在松软路面可承受的范围内,

  避免举升过程中底座下沉引发的安全风险。举升臂铰接座部分采用了双侧带加强筋的凸台结构,铰接孔的同轴度公差控制在0.02mm以内,孔壁预留了润滑脂存储槽,长期反复举升作业时也能减少铰接销轴的磨损,避免举升过程中出现臂架晃动的问题。丝杆传动安装位与承载盘采用一体化铸造成型后机加工的工艺路径,安装孔的轴线与承载盘盘面的垂直度公差严格控制,确保丝杆转动时不会出现偏磨卡滞,在额定承重工况下丝杆传动效率能够保持稳定,不会因为结构变形导致举升力陡增。从设计思路上看,整个支架没有多余的装饰性结构,所有凸起、凹槽、加强筋的位置都对应受力仿真中的应力集中区域:承载盘与铰接座连接的位置布置了辐射状加强筋,筋条高度从盘面向铰接座逐渐抬升,既保证了结构强度,

  又尽可能控制了零件自重,适配车载工具对轻量化的要求。安装边界方面,底部承载盘的直径适配常规车载千斤顶的收纳槽尺寸,不会因为结构加大导致无法放入原车工具舱;铰接座的开档尺寸匹配主流剪式千斤顶的臂架厚度,销轴孔直径与通用规格的销轴完全适配,可直接替换同规格千斤顶的原有底座部件,不需要额外做改装加工。实际作业时,该支架能够承受的额定垂向载荷覆盖1.5吨到2.5吨的家用车整备质量范围,当举升高度达到千斤顶额定上限时,支架的铰接座部位变形量控制在0.1mm以内,不会因为结构形变导致举升点偏移。针对维修场景中可能出现的侧向受力,比如拆卸轮胎时车轮螺栓的扭力带来的横向载荷,支架两侧的加强凸台能够提供足够的抗扭刚度,避免臂架出现侧向偏转。

  丝杆安装位的端部预留了防尘盖的卡接槽,日常存放时可以加装防尘盖,避免泥沙进入丝杆螺纹配合区域,延长工具的使用寿命。整个零件的壁厚设计充分考虑了铸造工艺的成型要求,所有转角位置都做了圆角过渡,避免铸造过程中出现应力开裂、冷隔等缺陷,机加工面仅集中在铰接孔、丝杆安装孔和承载盘接触面,尽可能减少后续机加工的工序量,控制量产成本。在道路应急换胎的场景下,操作人员不需要额外加装辅助支撑垫,该支架的大直径盘面即可在沥青、硬化土路、压实的碎石路面提供足够的支撑稳定性,举升过程中不需要反复调整底座位置,单人即可完成换胎作业。针对维保车间内频繁使用的工况,支架的铰接孔部位可加装耐磨衬套,进一步提升零件的使用寿命,衬套磨损后可单独更换,不需要整体替换支架,降低长期使用的维护成本。
