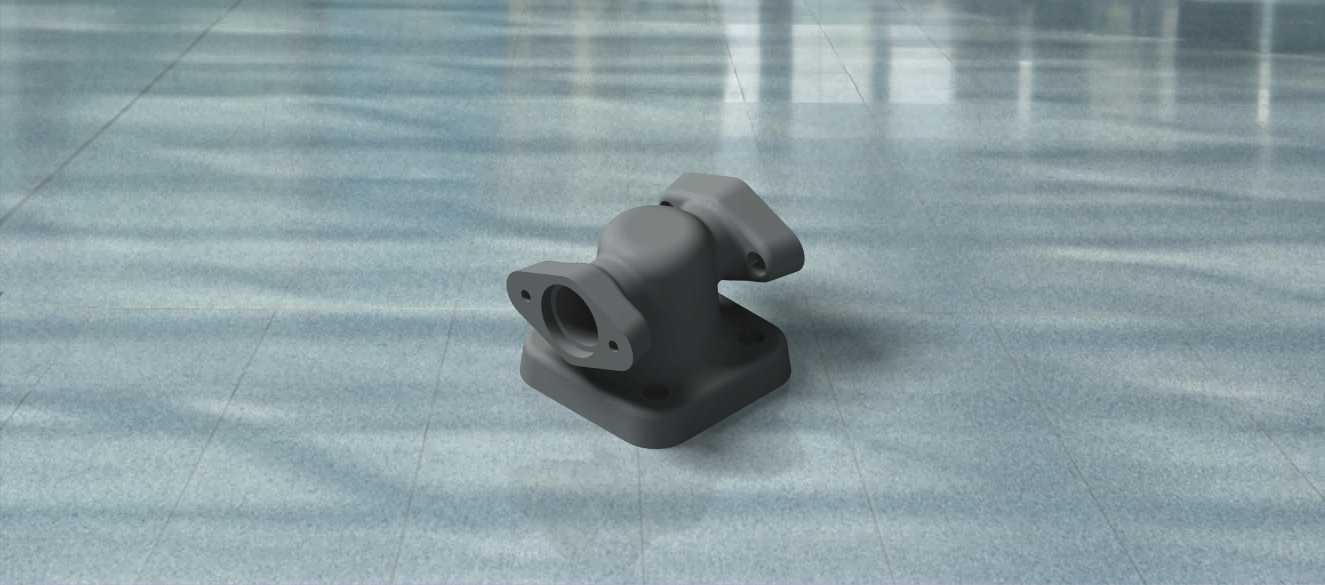

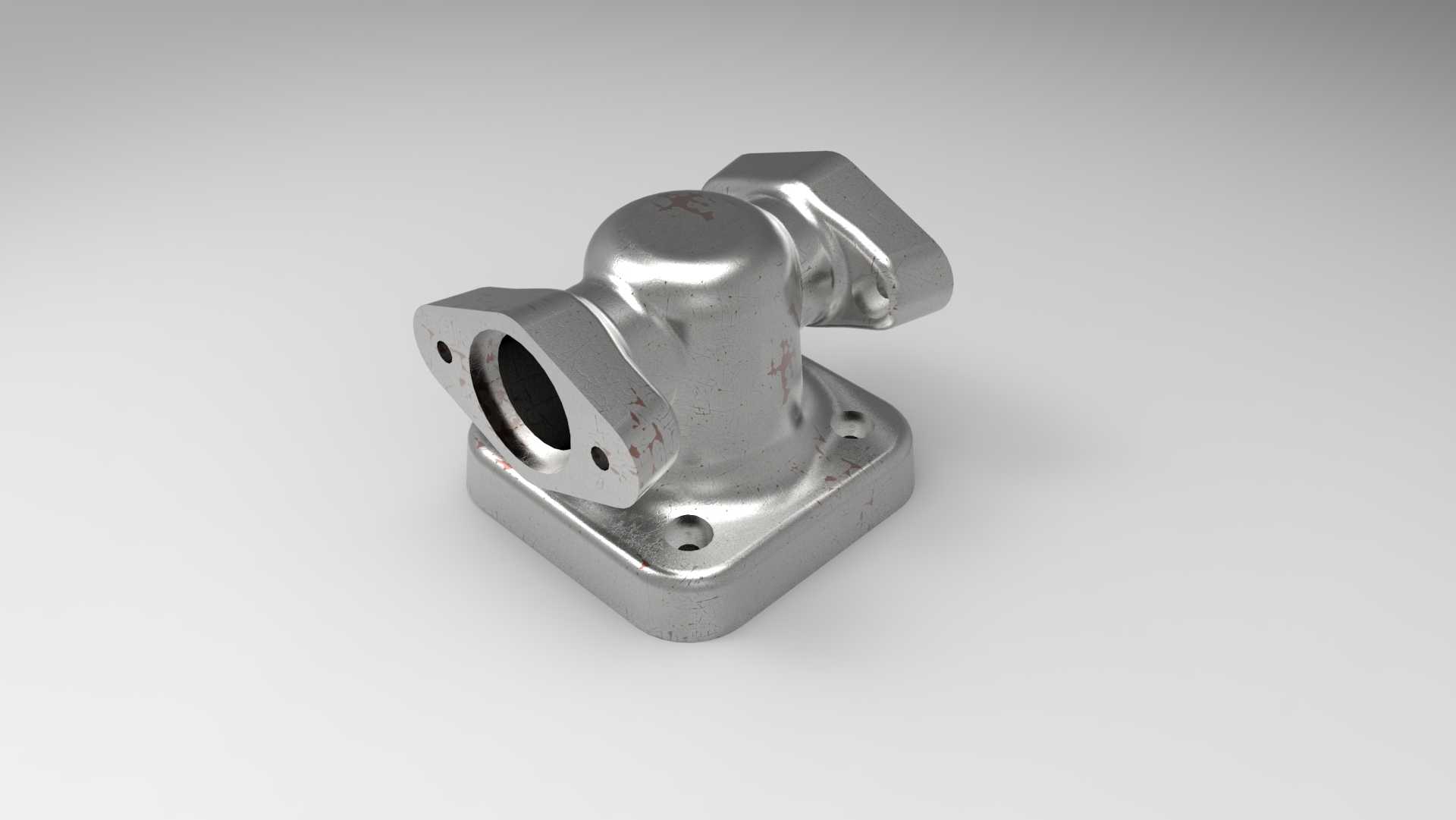

带法兰安装座异向流体分流三通接头

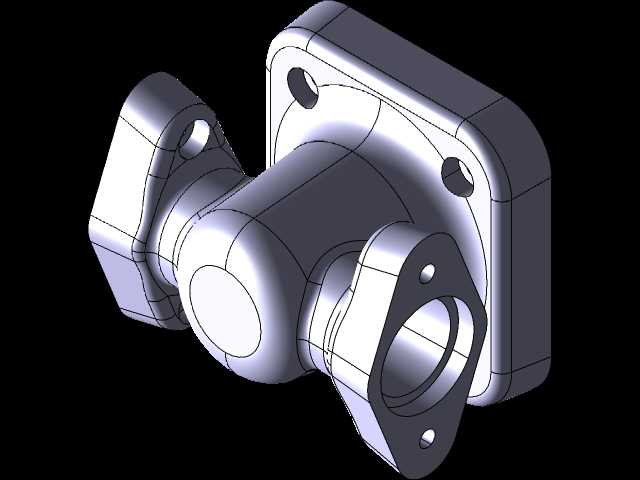

这款三通接头的结构设计完全围绕工业管路的实际布设需求展开，底部采用方形法兰安装结构，四个安装孔位做了沉头处理，安装时螺栓头部可完全沉入沉孔内，不会突出安装面干涉周边管路排布，法兰面预留的密封槽可适配橡胶或金属缠绕垫片，保证连接位置的静密封性能，避免流体输送过程中出现渗漏问题。接头的三个通路口径并非完全等径设计，其中垂直向下的通路与底部法兰的通径保持一致，作为流体的主通路，另外两个侧向通路分别朝向不同角度，可适配不同走向的支管连接需求，无需额外加装弯头转接，能有效减少管路系统的连接节点，降低泄漏风险的同时，也能减少流体在管路转折处的压力损失。在实际工业场景中，这类三通接头可应用在液压动力站的油路布设、化工流体输送管路、车用冷却系统管路、压缩空气配送管网等多个场景，既可以实现单路流体向两个支路的分流输送，也可以将两路不同的流体汇入主路完成混合输送，适配水、液压油、压缩空气、低腐蚀性化工流体等多种介质的输送需求。设计过程中，接头的流道内壁做了圆弧过渡处理，没有直角转折结构，流体经过分流位置时不会形成明显的涡流区，能有效降低流体对管壁的冲蚀，延长接头的使用寿命，同时也能减少流体输送过程中的噪音与振动。接头的外部结构做了加厚处理，尤其是通路交汇的位置，壁厚比常规直通管件增加20%左右，可承受更高的管路工作压力，适配中高压管路的使用需求。安装时需要注意，底部法兰需要与对接的安装面保持平行，螺栓紧固时要采用对角分次紧固的方式，避免法兰面受力不均导致密封失效，侧向的两个接口可根据管路走向选择内螺纹连接或焊接连接，适配不同的管路安装工艺。这类异向三通的设计，主要是为了解决常规T型三通无法适配非垂直支管布设的问题，在空间受限的设备内部管路布设场景中，不需要额外调整管路走向，直接通过该三通即可完成不同方向的管路连接，能有效压缩管路系统的占用空间，让设备内部的管路排布更加紧凑合理。接头的外部棱角都做了倒钝处理，安装过程中不会划伤操作人员，也不会对周边的软管管线造成磨损，适合在密集布设的管路系统中使用。
