风冷无刷直流动力电机结构设计

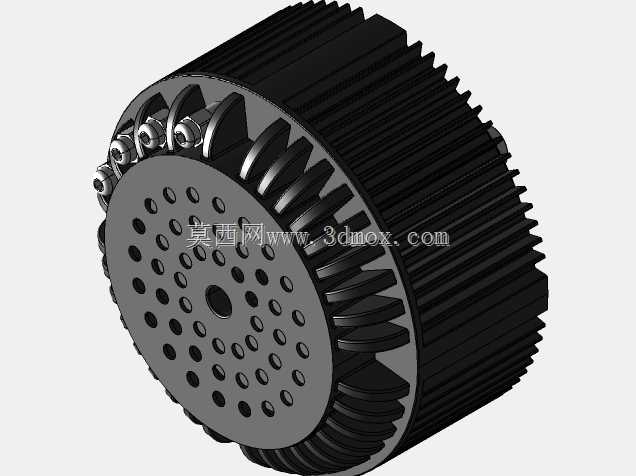

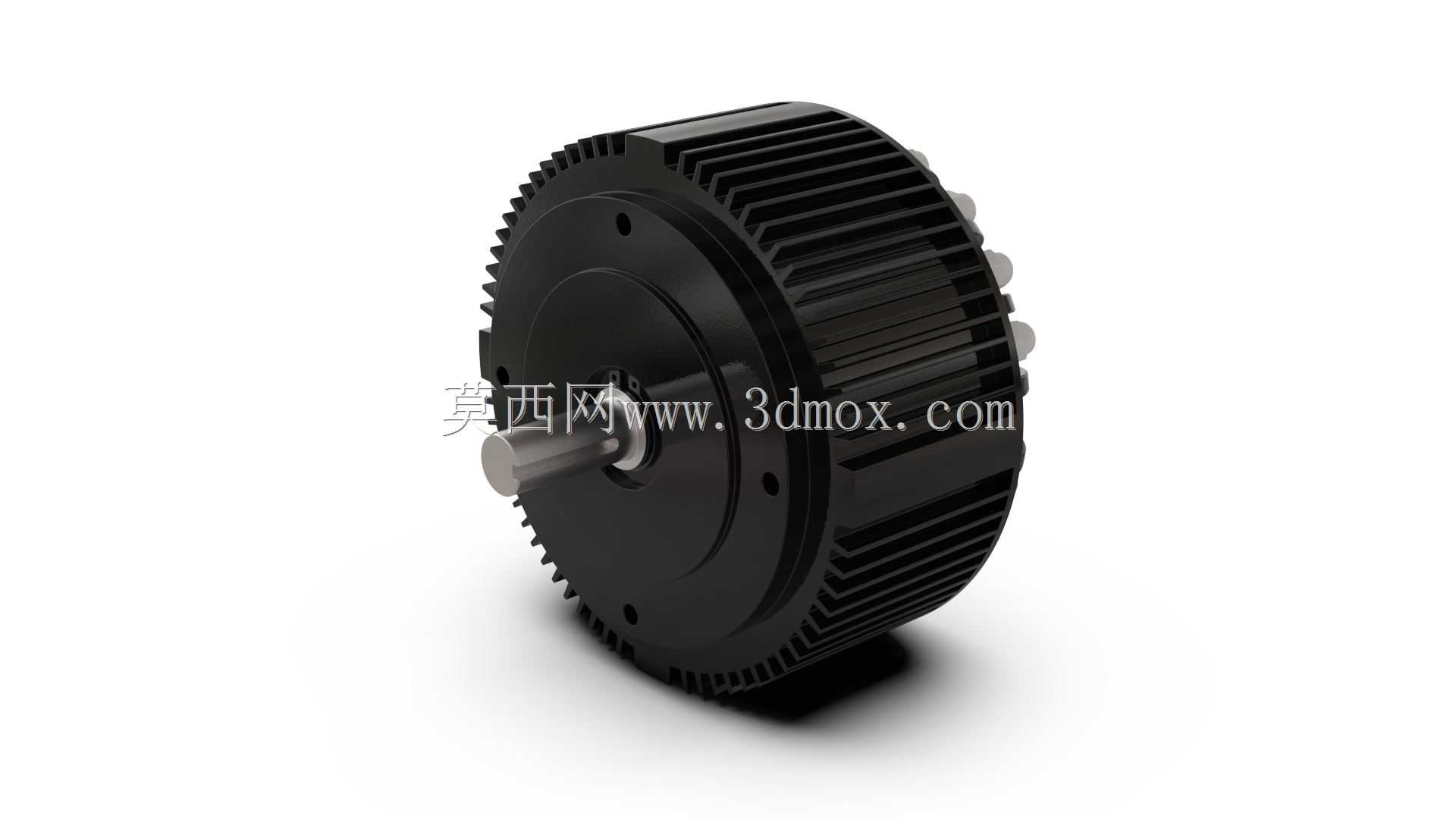

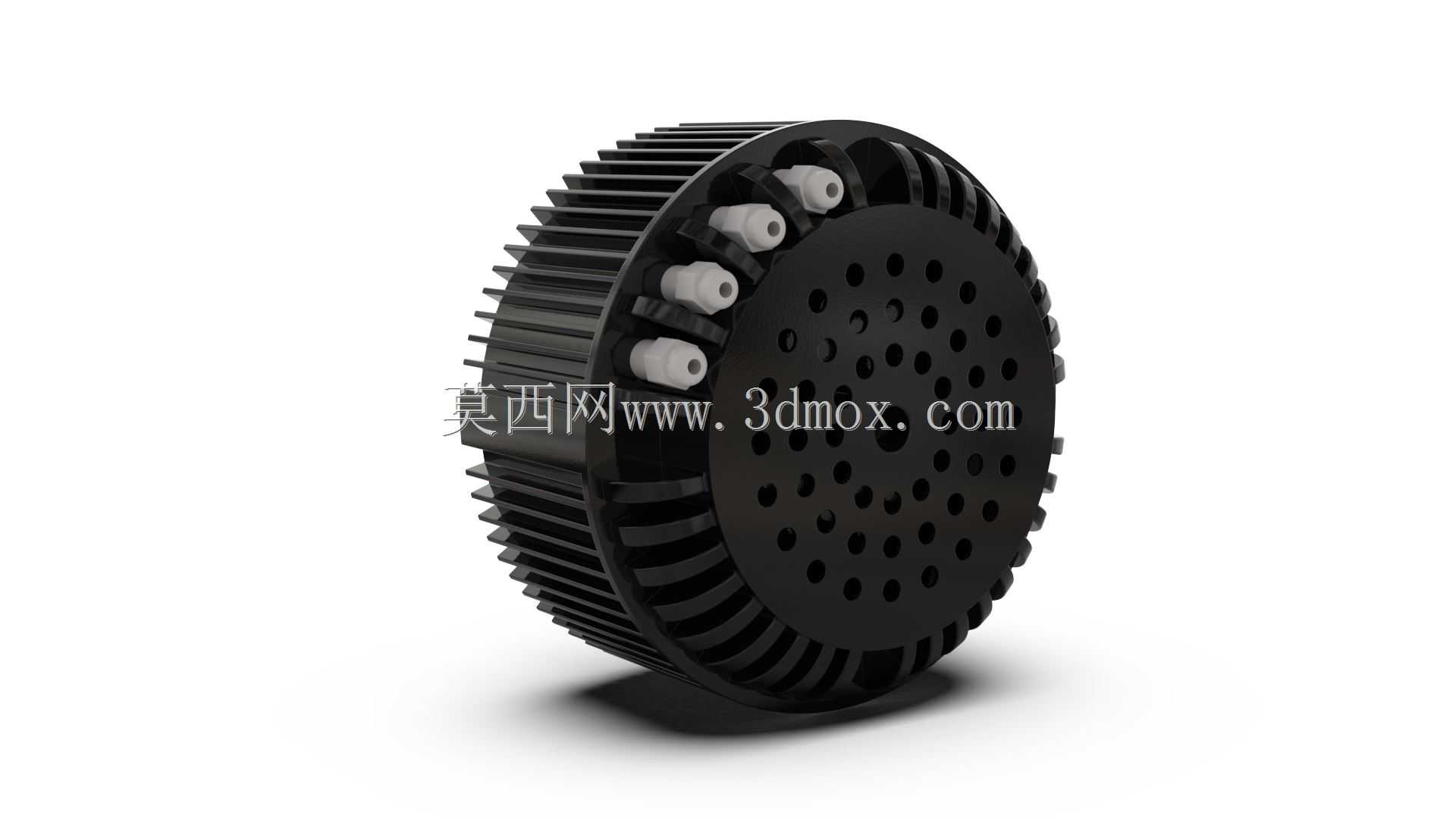

　　该模型呈现的是一款采用外壳散热筋结构的风冷无刷直流动力电机，整体为扁平圆盘式布局，输出轴位于前端盖中心，后端与壳体形成一体化散热轮廓。壳体外圆周密布轴向散热片，能够在车辆行驶或设备运行产生的气流下快速带走定子热量，适合持续高负荷工况。前端盖布置有安装孔位，可与车架、支架或设备安装面对接；轴伸段用于连接链轮、带轮、联轴器或传动法兰，结构边界清晰，便于在总装阶段校核干涉。

　　这类电机常见于电动两轮车、三轮运输车、小型清扫设备、场地车、低速工程车辆以及某些需要独立电驱的移动平台。相比封闭式液冷电机，风冷方案省去了冷却管路、水泵和换热器，系统更简单，维护点更少；相比有刷电机，无刷结构取消了碳刷和换向器，降低了磨损、粉尘和定期更换需求，适合较长时间连续运行。

　　从结构设计角度看，壳体散热筋不仅承担散热功能，也参与提高外壳刚度。筋条沿周向均匀分布，能够在电机受径向载荷或安装紧固时减小局部变形。端盖与壳体之间需要保证同轴度，否则会影响气隙均匀性，进而引起转矩波动、噪声和局部发热。模型中轴伸、端盖孔、壳体外形和散热片之间的比例关系明确，可用于检查传动件装入后的轴向空间，也可用于评估接线、维护工具和周边线束的避让距离。

　　在选型匹配时，工程人员通常会先确认安装面到轴端的距离、轴径、键槽或紧固方式，再核对电机外径与车架梁、减震垫、护板或罩壳之间的间隙。风冷电机对气流方向较敏感，若安装位置被密闭舱室包裹，散热片有效迎风面积会明显下降，实际持续输出能力也会随之降低。因此在布置时应尽量让散热筋方向与车辆前进方向或设备冷却风道一致，避免热风在电机周围循环。

　　该模型的外形表达有利于在方案阶段进行动力系统匹配。设计者可以直接把电机放入整车或设备总成中，检查链条张紧机构、制动部件、悬架摆动范围和轮胎跳动边界是否冲突；也可以据此绘制安装支架，确定螺栓分布、减震垫厚度以及电机轴线与从动轴的平行度。对于需要做外罩的项目，还能依据散热片最高点预留防护网或导流罩，既保证安全，又不过度阻挡冷却风。

　　无刷直流电机的控制依赖外部驱动器，壳体上通常需要预留动力线和霍尔信号线出口。虽然模型重点在机械结构，但在实际集成时仍需同步考虑线缆弯曲半径、接插件固定位置以及与金属锐边的隔离。若电机用于振动较大的车辆，安装支架应避免单侧板件悬臂过长，必要时增加加强筋或采用抱箍辅助支撑，以降低端盖螺栓和轴承受交变载荷的风险。

　　总体来看，该结构把动力输出、散热和安装集成在紧凑的圆盘形壳体中，适合对重量、体积和持续功率都有要求的电驱场景。三维模型能够帮助结构工程师在加工前完成空间校核、支架设计、传动匹配和散热布置，减少样机阶段反复修改安装位的问题。
