弹性爪式联轴器传动连接结构

　　该结构属于小扭矩轴系传动中常见的爪式弹性联轴器，主要用于两根旋转轴之间的扭矩传递，并在一定程度上补偿安装偏差。其典型应用场景覆盖轻工输送、小型泵组、伺服进给、编码器连接、实验台架以及风机类设备。在这些场合中，主动端与从动端往往难以做到绝对同轴，电机轴与负载轴之间会存在径向偏移、角偏斜以及轴向窜动；若采用刚性连接，轴承、键槽和轴肩位置容易承受附加弯矩，长期运行后会出现发热、噪声增大、键连接松动等问题。爪式结构通过中间弹性体与两侧毂体交错啮合，把刚性接触转化为带缓冲的嵌合传动，能够在传递扭矩的同时吸收冲击、削弱振动，并改善轴系对中误差带来的不良影响。

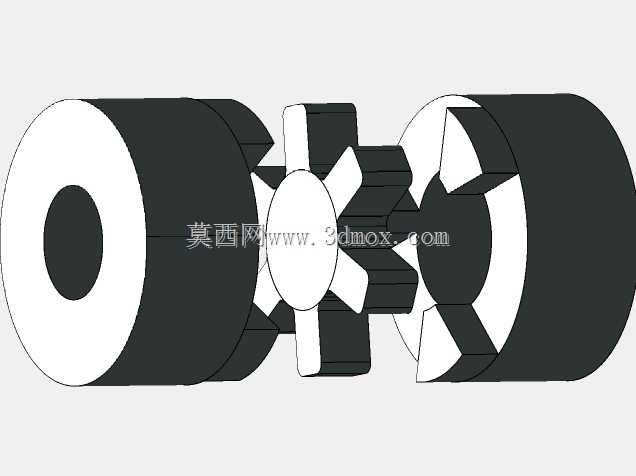

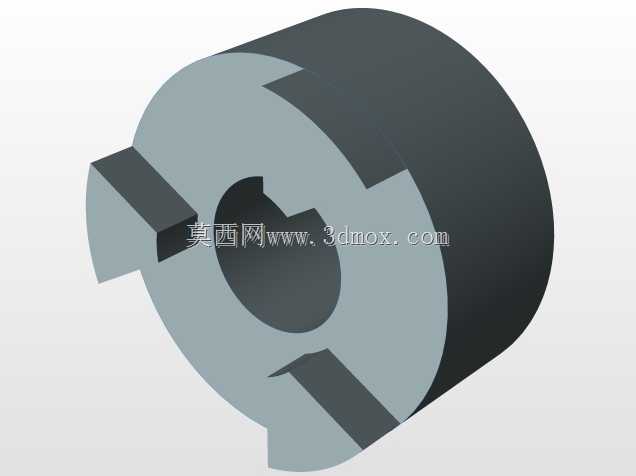

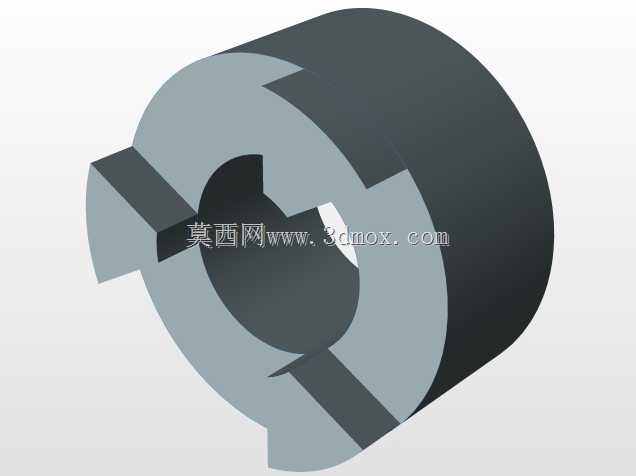

　　从结构组成看，模型由左右两个金属毂体和中间星形弹性件构成。两侧毂体外形接近圆柱套筒，内部设置轴孔，用于套装在电机或负载轴上；端面加工出若干凸起爪齿，爪齿沿圆周均匀分布，并与中间弹性体的凹槽对应。中间件呈花瓣状，外缘形成多个受力瓣，夹在两侧爪齿之间。动力由一侧毂体输入时，爪齿推动弹性体瓣片，再由瓣片推动另一侧毂体输出，扭矩路径清晰，装配关系直观。该模型把啮合状态以分离视角呈现，便于观察爪齿数量、齿形间隙以及弹性体受压区域，也适合用于装配校核、运动原理演示和选型沟通。

　　设计思路上，这类联轴器并不追求大扭矩冗余，而是强调紧凑、免润滑和易维护。毂体通常采用金属材料以保证孔加工精度和爪齿强度，中间弹性体则承担缓冲、减振和误差补偿功能。弹性体的硬度直接影响传动特性：硬度较高时扭转刚性好、响应快，但吸振能力较弱；硬度较低时缓冲效果明显，却会带来更大的扭转角。实际选型时需要结合负载类型、启停频率、转速范围以及允许扭转刚度综合判断。对于频繁正反转的伺服轴系，爪部与弹性体之间的配合间隙尤其需要控制；间隙过大会造成回程误差和定位滞后，过盈过大则会增加装配难度，并使弹性体预压过度，降低使用寿命。

　　外形尺寸方面，图中标注的关键边界为28毫米与22毫米，可用于判断其在小空间设备中的布置条件。28毫米通常对应联轴器外径方向的主要轮廓，决定外部安全间隙；22毫米可用于校核轴向相关安装边界或局部结构尺寸。实际装机时，除了外径和总长，还需要确认两侧轴孔直径、键槽宽度、紧定螺钉位置以及被连接件轴端伸入长度。若轴端伸入过长，可能顶到中间区域或造成两侧毂体间距异常；若伸入过短，则接触面不足，夹紧可靠性下降。安装时应先固定一侧毂体，再放入中间弹性体，最后推入另一侧毂体并保证爪齿完全落入对应槽位，避免局部齿面悬空或单边受力。

　　在工程应用中，该结构还需关注热膨胀与轴向窜动。设备运行后，电机轴、支架和负载轴会因温升产生微量长度变化，联轴器两侧毂体之间应保留合理轴向间隙，使弹性体不被持续挤压。对中校正虽然比刚性联轴器要求宽松，但仍不应把补偿能力当作粗放安装的理由。径向偏差过大时，弹性体瓣片会周期性承受不均匀载荷，表现为局部压痕、发热和早期老化；角偏斜明显时，爪齿边缘会出现应力集中。合理的安装方式是先校正同轴度，再利用联轴器自身补偿能力吸收残余偏差，这样才能兼顾传动平稳性与元件寿命。

　　从建模角度看，该类零件适合采用回转体加阵列特征的方式构建。毂体可先绘制轴孔与外圆剖面，通过旋转形成基本套筒，再在端面建立单个爪齿截面并进行圆周阵列；中间弹性体则以花瓣形轮廓拉伸，并与两侧爪齿形成装配关系。建模时应重点控制爪齿侧面与弹性体槽壁的接触关系，保留必要的啮合间隙，同时避免出现几何干涉。对于结构设计人员，该模型可用于检查轴孔与爪齿之间的壁厚、紧定螺钉是否会削弱毂体、外圆是否与周边护罩发生碰撞；对于设备选型人员，则可借助其外形边界快速判断在小扭矩传动工位中的适配性。
