正交传动锥齿轮箱结构设计方案

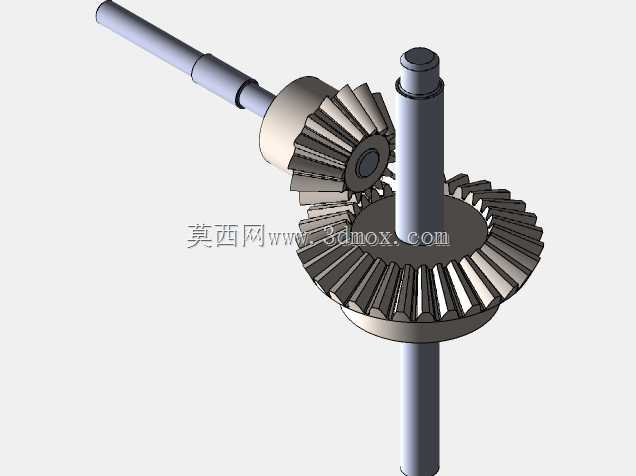

　　这款锥齿轮箱的核心定位是解决交错轴系间的动力换向传输需求，在各类轻工输送线、小型专用工装、实验台传动单元中都能见到这类结构的应用。它不需要承担大速比减速任务，核心作用是把输入轴的旋转动力通过90度正交啮合的锥齿轮副，传递到与输入轴垂直的输出轴上，适配安装空间局促、动力走线需要转向的设备布局场景。

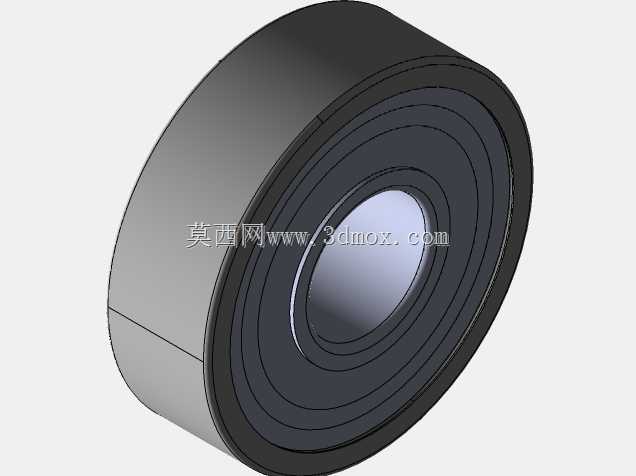

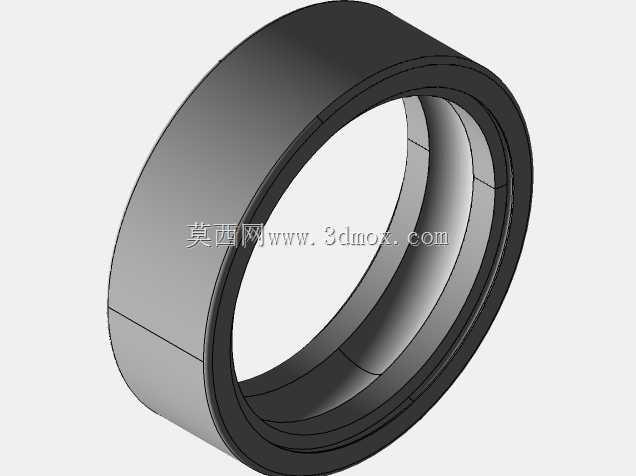

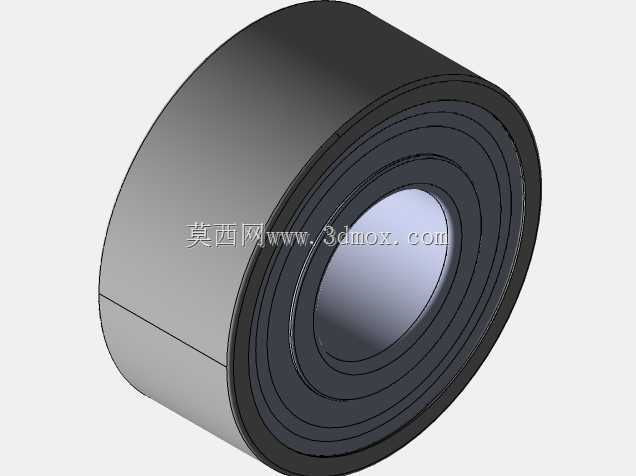

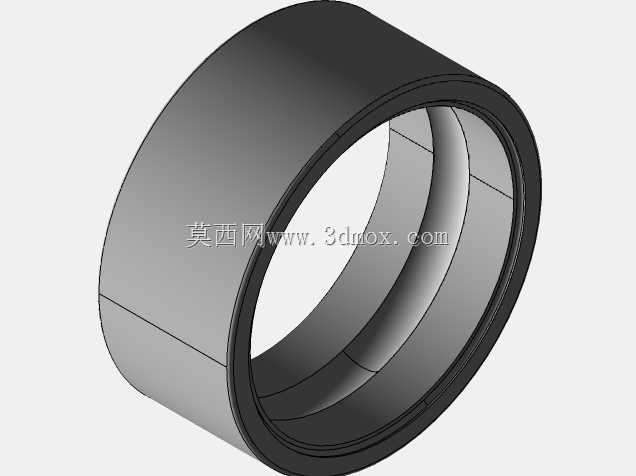

　　从实际使用层面看，箱体内部集成了一对啮合锥齿轮与四组支撑轴承，小齿轮侧可承受的最大扭矩为3.4Nm，大齿轮侧可承受的最大扭矩为6.8Nm，这个扭矩区间刚好覆盖小型伺服电机、步进电机的动力输出范围，常被用作自动化检测工位、小型翻转机构、非标工装夹具的动力转向节点。四组轴承分别对两根轴的两端形成双支点支撑，相比单悬臂支撑结构，能大幅降低齿轮啮合时的轴系挠曲变形，让锥齿轮的齿面接触始终保持在设计啮合区内，避免偏载引发的齿面过早磨损、运行异响等问题。

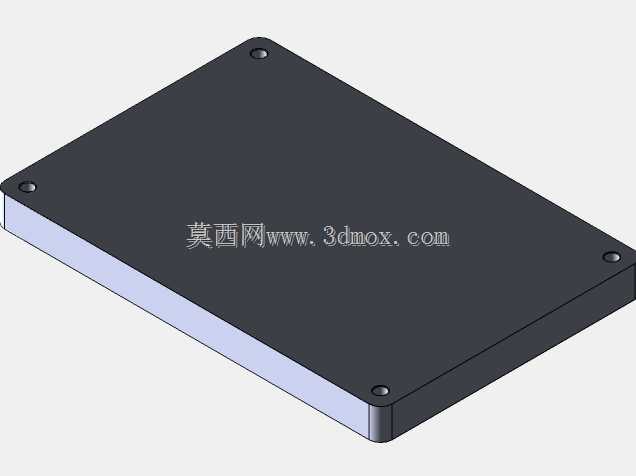

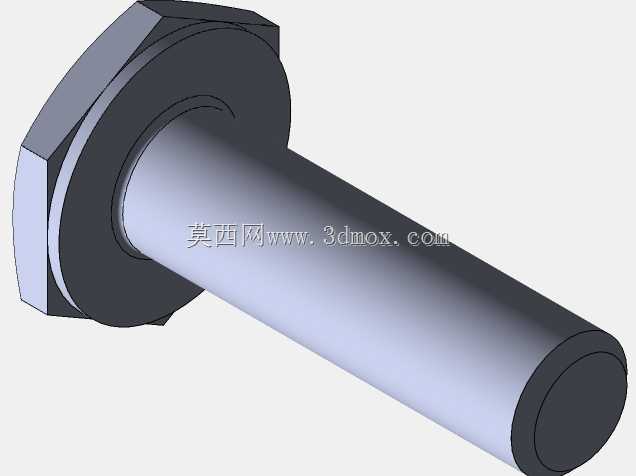

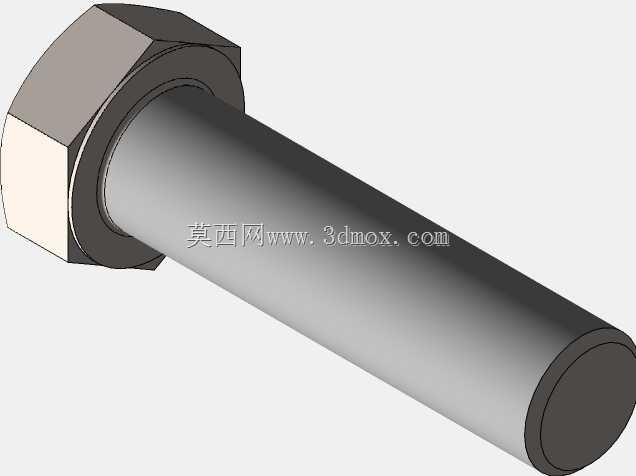

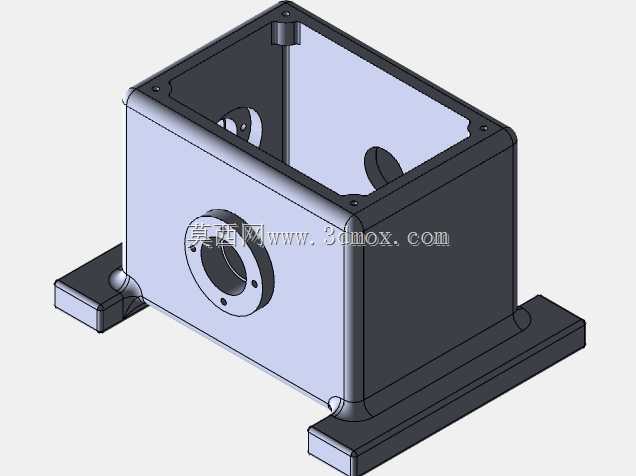

　　设计阶段最先敲定的是轴系的支撑跨距，要在有限的箱体内部空间里，给轴承预留足够的安装位，同时保证两轴的中心距公差控制在锥齿轮啮合允许的范围内。箱体采用剖分式方形结构，箱盖与底座通过四周的螺栓紧固连接，这种结构的好处是装配时可以先把齿轮、轴承、轴预装到底座的腔体内，调整好齿轮啮合侧隙之后再扣合箱盖，后期维护拆解也不需要完全拆卸两端外接的负载端部件，检修便利性远高于整体焊接式箱体。箱体底部延伸出两个带安装孔的固定脚座，脚座的安装面经过铣削加工，与箱体轴承孔的位置度有严格约束，安装时只需将脚座贴合到设备安装基准面，穿入紧固螺栓即可完成定位，不需要额外做复杂的同轴度找正。

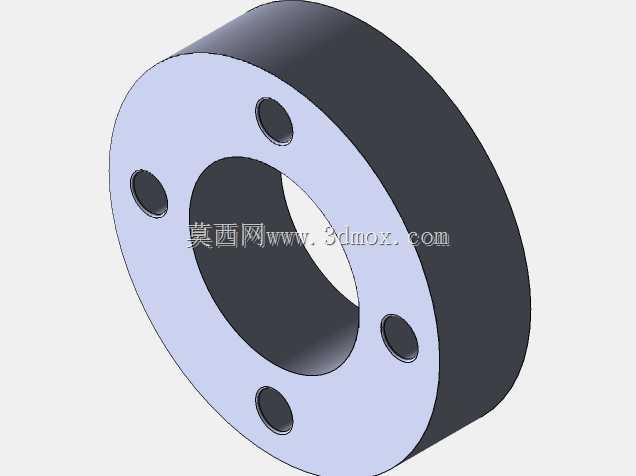

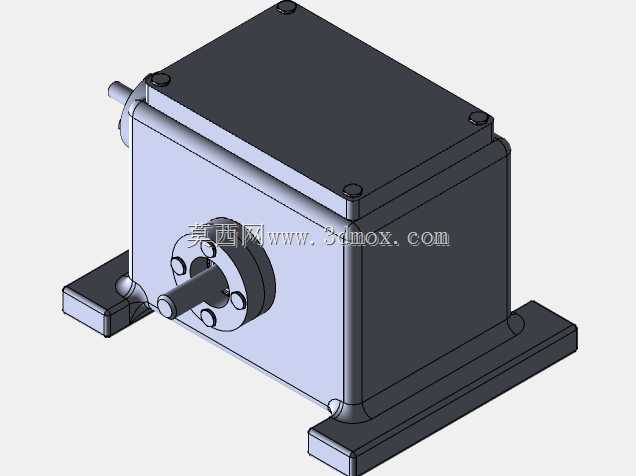

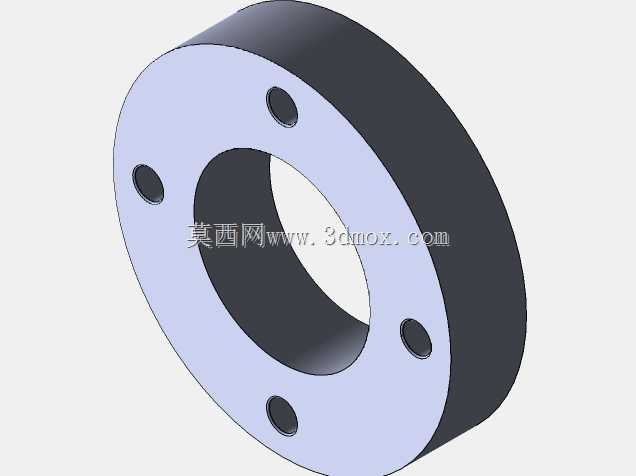

　　输入轴与输出轴的轴端都采用标准圆柱轴伸设计，轴端加工有键槽，可通过联轴器、同步带轮或者直连的方式对接动力源与执行件。箱体的外形轮廓方正，没有多余的外凸结构，在设备机架内排布时可以紧贴相邻的型材或钣金件安装，空间利用率很高。设计时还特意在轴承外侧预留了密封件的安装槽位，可加装骨架油封阻挡箱体内的润滑脂泄漏，同时阻挡外部环境的粉尘、切削液进入箱体内部，适配车间多尘、有少量喷淋的工况。

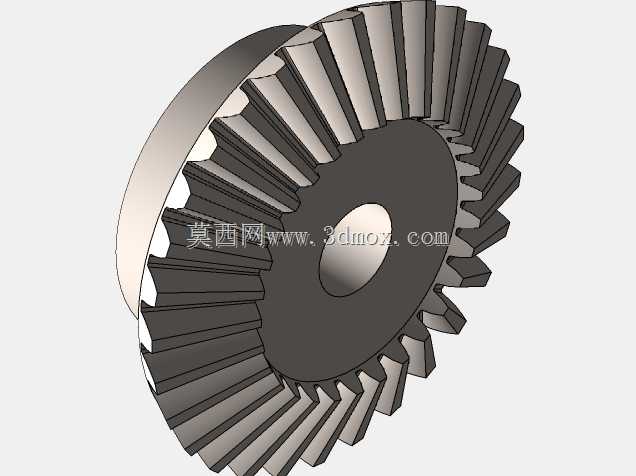

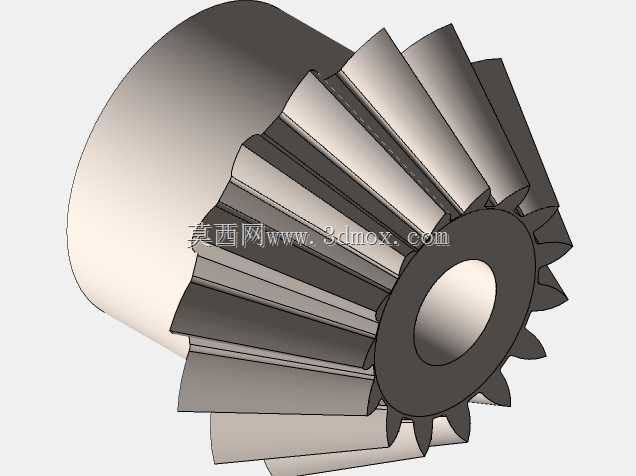

　　齿轮参数的匹配上，小齿轮与大齿轮的齿部经过变位优化，在有限的箱体尺寸下尽可能提升了齿根弯曲强度，应对短时过载冲击时不容易出现断齿问题。箱体内部预留有润滑脂储留空间，装配时填入适配的润滑脂即可实现长期免维护运行，不需要额外加装复杂的稀油润滑回路。整个结构没有冗余的功能部件，所有壁厚、加强筋的设置都围绕刚性需求设计：箱体侧壁在轴承安装孔位置做了局部加厚，抵消轴承压装与运行时的局部应力；箱盖与底座的结合面加工有密封槽，可加装密封垫防止结合面渗油。从安装边界来看，两个底脚的安装孔间距、轴伸的伸出长度、轴中心到底座安装面的高度都经过统一协调，能直接替换同规格的标准换向齿轮箱，不需要对原有设备的安装位做二次修改，适配性很强。
