自动花园洒水器旋转驱动结构设计

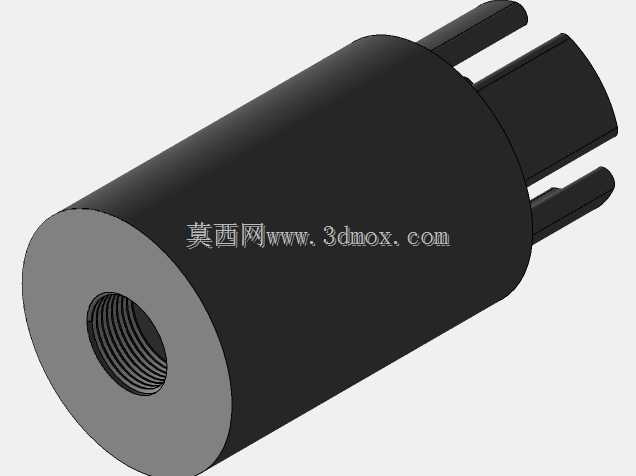

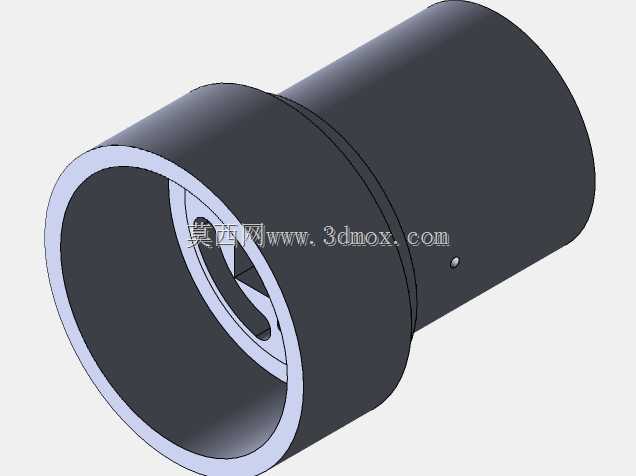

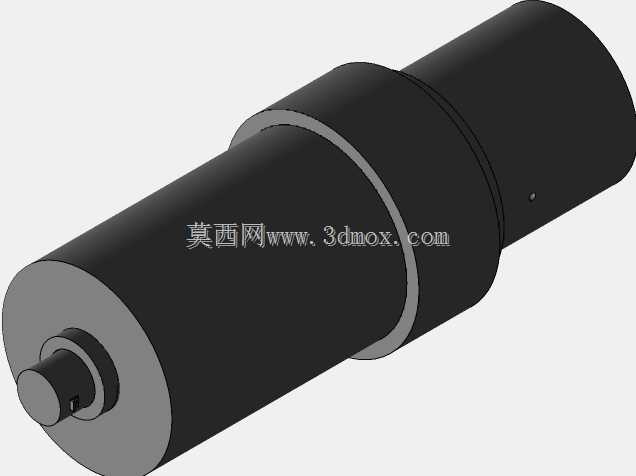

　　园林灌溉系统中，地埋式或地面布设的自动洒水喷头长期面临喷洒覆盖不均、人工调整繁琐、定点灌溉与旋转灌溉切换困难等问题。这款自动花园洒水器的核心结构围绕电机直驱旋转轴展开，将360度可旋转的头部永久固定在上升位置，省去了传统地埋喷头弹出机构的弹簧、密封柱塞与升降导套，整体结构更适合固定立管安装或移动式灌溉支架使用。从三维模型外观来看，主体采用多级圆柱阶梯轴套布局，靠近输出端为较小直径的喷头连接轴段，轴端预留扁位与径向小孔，用于锁紧洒水喷头或摇臂组件，防止旋转过程中喷头松动；中段为直径较大的电机容纳腔，内部可装入微型直流减速电机，电机输出轴直接与前端旋转头部相连，减少齿轮传动带来的间隙与磨损；后段为尾盖与走线腔，外圆表面布置细小的定位孔，

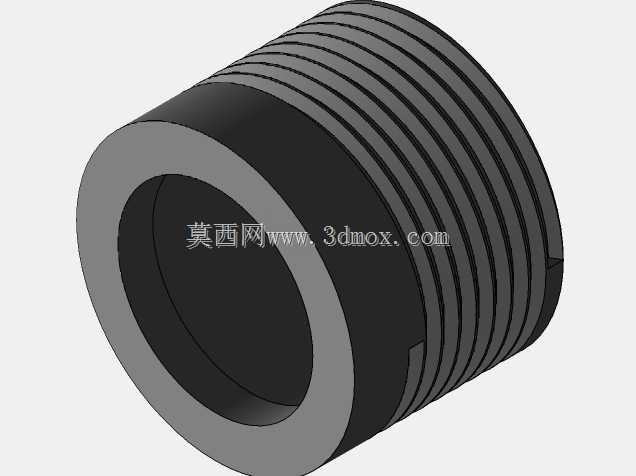

　　可用于安装限位螺钉、防水密封圈或磁感应定位元件。这种同轴圆柱外形在工程实现上有明显优势：外壳可采用圆管型材直接加工，模具成本低，密封路径沿轴向连续分布，只需在前后端配合面设置O型圈槽即可实现基本防水，适合户外潮湿、泥水飞溅的工作环境。安装边界方面，整机轴向长度由电机长度、联轴器空间与头部连接段共同决定，径向最大尺寸集中在电机腔体部分，现场布设时只需保证该直径范围内不与土壤、植被或装饰盖板发生干涉；前端轴头的中心高与连接螺纹可根据常用园林喷头标准适配，后端可通过外螺纹、快插接头或法兰与供水立管连接。控制逻辑上，该洒水器可接入移动应用端的指令，电机在接收到开关量或串口信号后驱动头部旋转，实现定向喷洒、扇形扫描或全周回转。

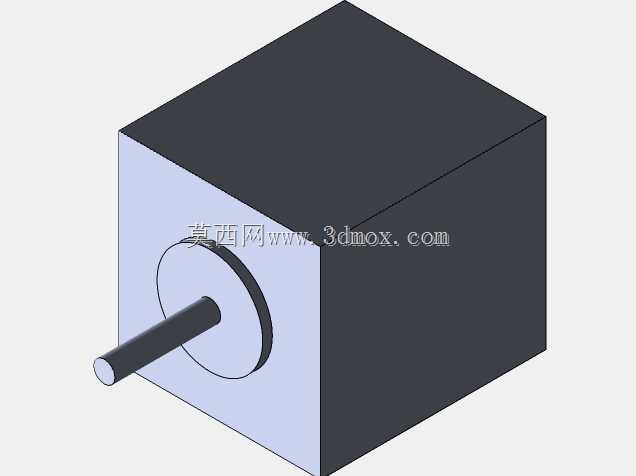

　　结构设计时需要重点考虑供水路径与电机腔体的隔离：水流应从后端引入并通过旋转密封进入前端喷头，不能渗入电机腔；旋转接头处可采用陶瓷密封片或机械密封结构，以承受长期水压与泥沙磨损。电机选型上，由于喷头旋转阻力主要来自水反作用力和密封摩擦，微型直流减速电机即可提供足够扭矩，同时低转速有助于喷洒均匀，避免高速旋转导致水流雾化漂移。在实际花园场景中，这类装置可布置在草坪边缘、花境后方或菜园垄间，配合土壤湿度传感器与定时控制，实现分区灌溉；也可用于小型庭院、屋顶花园和温室苗床，替代人工手持水管洒水。与传统摇臂喷头相比，电机直驱方案取消了水力驱动的摇臂、弹簧和反转机构，对水质杂质的敏感度更低，运行噪音更小，旋转角度可由电控任意设定，

　　不受固定反转机构限制。三维建模过程中，外壳阶梯轴段需要标注各档直径与轴向长度，配合面给出公差以保证轴承和密封圈的压紧量；前端扁位与锁紧孔需与所选喷头接口匹配，避免装配时出现周向转动；电机腔内壁应预留电机固定筋条或紧定螺钉孔，防止电机定子随输出轴一同旋转；尾端走线孔需设计防水接头或过线密封结构，防止灌溉水沿电缆渗入。整体结构没有复杂曲面，零件数量少，加工工艺以车削为主，适合小批量定制或低成本量产；对于结构设计人员而言，该模型可作为园林灌溉执行器的基础方案，在此基础上拓展角度反馈、流量调节和无线通信功能，形成完整的智能灌溉节点。
