小型空心圆件自适应夹持提升装置

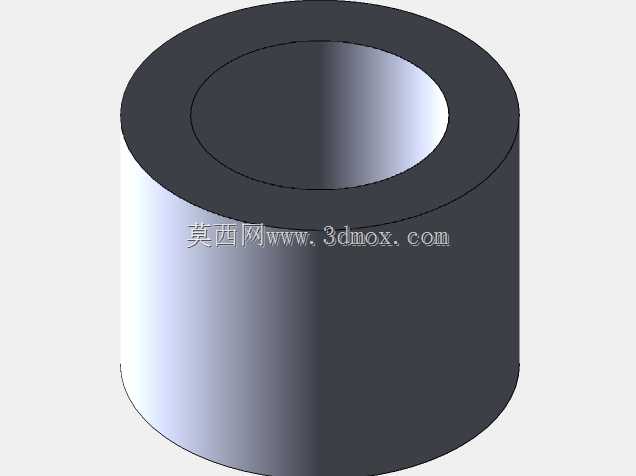

　　这套夹持提升机构的设计目标非常明确，就是在轻载工况下稳定抓取并转移直径落在一定区间内的小型、薄壁、空心圆形工件。这类工件在实际产线里并不少见，像薄壁衬套、塑料卷芯、轻质环件、短管段、纸筒或者冲压后的环形坯料，共同特点是自重不大、外壁可承压面积有限，且中心通常带有通孔，普通平动夹爪如果直接径向夹紧，很容易因为接触面积过小而夹伤表面，甚至把薄壁件夹变形。该方案没有采用传统的两爪或三爪对夹思路，而是利用中心定位杆与周向撑紧构件配合，从工件内部完成撑持，再配合外侧的限位与提升动作，把径向夹紧力转化为更均匀的内撑摩擦力，这对易变形的空心圆件尤其友好。

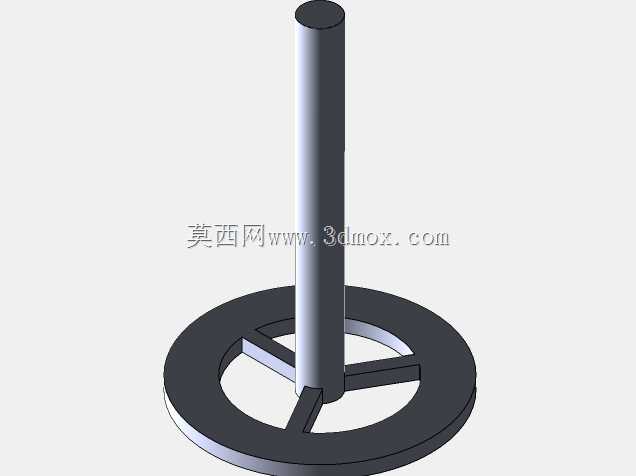

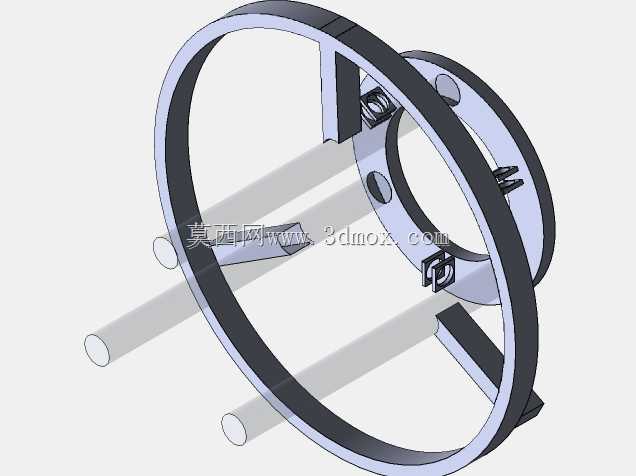

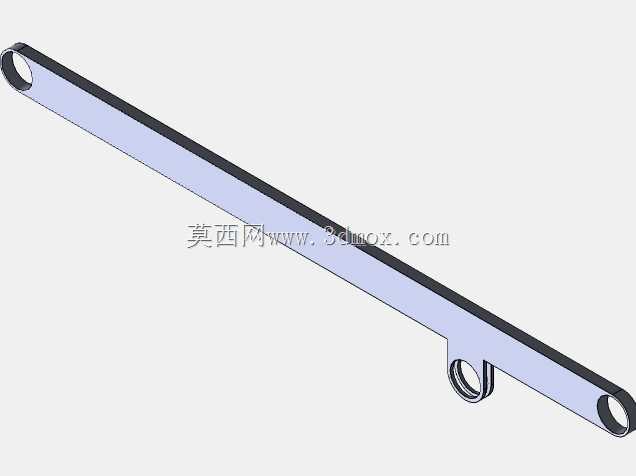

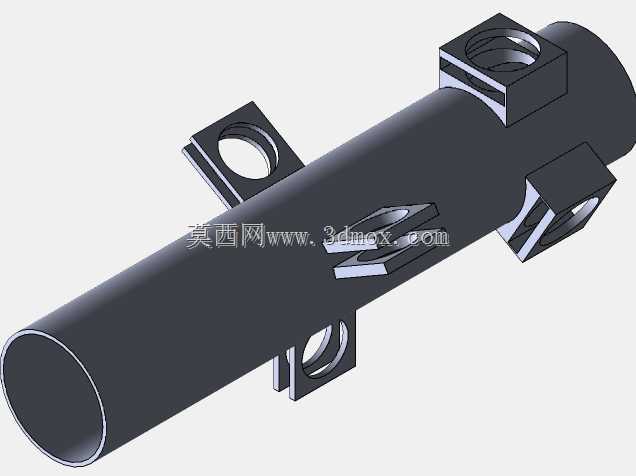

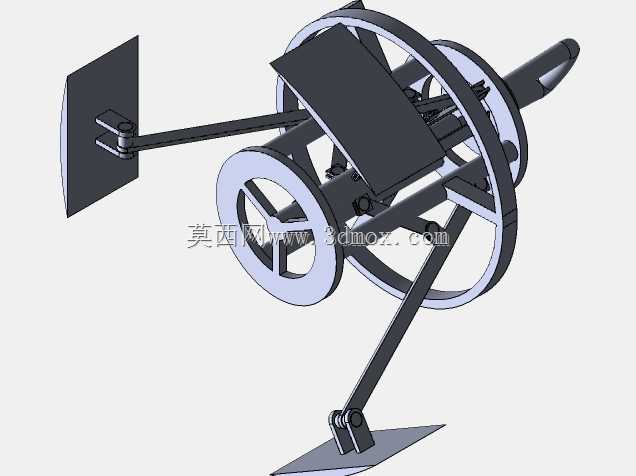

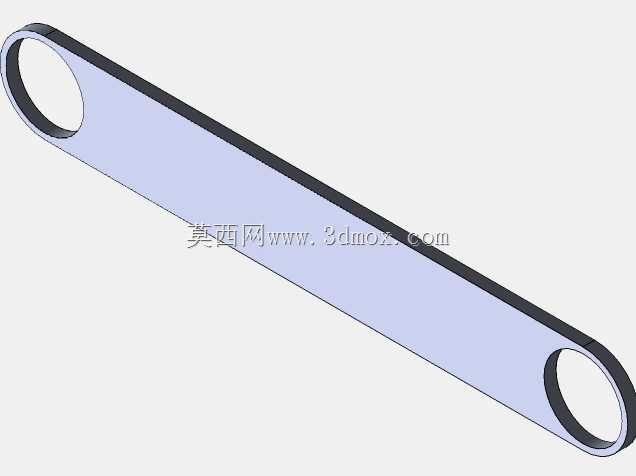

　　从结构组成看，装置前端设有伸入工件内孔的导向与支撑部件，中部为环形机架和多组连杆摆臂，后部则连接提升执行端。环形框架不仅承担各铰接点的安装基准，也为夹爪的开合运动提供刚性约束。多根摆臂沿圆周分布，在驱动件作用下同步收拢或外张：当中心杆向前推进时，连杆机构带动撑块向外抵紧工件内壁；反向退回时，撑块随摆臂收回，工件即可释放。这种多触点同步内撑方式能自动适应一定范围内的孔径变化，不需要更换夹头，也不必为每种直径单独配置一套工装，换型成本明显降低。

　　在实际应用场景中，这类机构常布置在轻型装配线、检测工位、包装线或上下料单元中。工件从振动盘、输送带或料仓中分离后，机构下行或水平移动到取料位，前端导向部分先进入孔内进行初定位，随后撑块外张锁定工件，再由提升轴带起工件完成转移。由于接触点位于内壁，外壁表面不会留下夹痕，对后续喷涂、印刷、装配或外观检测都比较有利。对于壁厚较薄、材料较软的塑料或纸质卷芯，内撑方式还能避免外夹造成的椭圆变形，保证工件在搬运过程中圆度不被破坏。

　　设计思路上，工程师重点处理了三个问题。第一是对中精度。中心导向杆先于撑块接触工件，能够修正工件在料位上的微小偏移，使后续撑紧力沿圆周均匀分布。第二是自适应范围。摆臂与连杆的铰接位置决定了撑块的径向行程，通过调整连杆长度和铰接点间距，可以覆盖不同直径区间；在该模型中，环形架上预留的多个安装位也为行程调整提供了基础。第三是提升稳定性。后部的轴状连接端用于与直线气缸、电缸或机械臂末端法兰对接，环形框架在提升过程中保持水平，避免工件因偏载而松脱。

　　从外形与安装边界判断，该机构整体呈轮盘加轴向杆的布局，主体外径由环形架决定，轴向长度则包含前端导向段、中部撑紧机构和后部连接段。在布置到设备内部时，需要预留夹爪外张后的径向空间，以及中心杆进退的轴向行程。若安装在机器人末端，还应核对末端法兰的连接尺寸和负载能力；若采用气缸直推，则要保证缸径与气压能够提供足够的内撑力，同时推力不宜过大，以免撑裂薄壁件。铰接点处应选用耐磨销轴或衬套，因为这些位置在高频循环中最容易产生间隙，间隙累积后会直接影响对中精度和夹持可靠性。

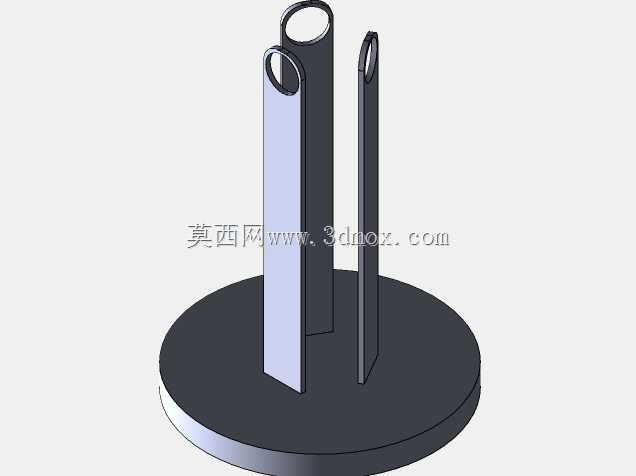

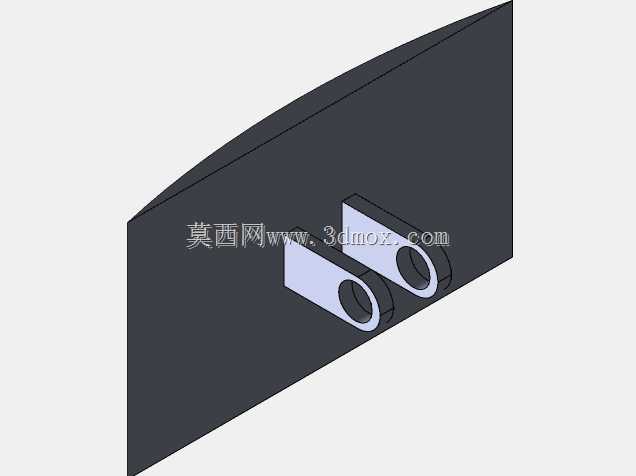

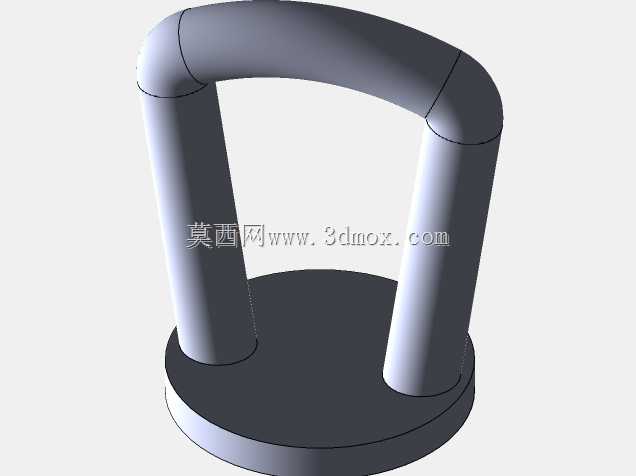

　　模型中还能看到外侧的平板状附件和支腿式构件，这些结构可用于安装检测片、磁性开关、缓冲件或与外部导向板配合。在真实设计中，平板件可以作为到位触发片，配合传感器判断夹爪是否完全张开或收拢；支脚则可在放置工件时提供辅助支撑，防止环形工件在释放瞬间倾倒。对于需要在竖直方向完成取放的工位，这类辅助结构能显著减少工件姿态不稳定带来的卡料问题。

　　从受力角度看，内撑夹持的关键不在于撑块压得有多紧，而在于接触点摩擦能否平衡工件自重以及加减速带来的惯性力。因此撑块接触面通常需要做滚花、包胶或粘贴耐磨垫层，以提高摩擦系数并保护工件内壁。若工件内孔表面较光滑，可适当增加接触点数量，让单位面积压力降低，同时总摩擦力保持足够。模型采用多臂分布的形式，正是为了在不增大单点压力的前提下提升总握持能力。

　　在三维建模阶段，这类机构需要特别关注运动干涉检查。环形架、摆臂、连杆和中心推杆在开合过程中会发生复杂的相对转动，如果铰接轴方向、连杆长度或摆臂转角设置不当，很容易在极限位置出现碰撞。建模时应先建立骨架草图，确定各铰接点的运动轨迹，再据此生成零件，并在装配环境中进行开合与提升两个动作的联动仿真。通过运动分析，可以得到撑块的径向位移曲线、所需推杆行程以及理论夹紧力，这些数据直接决定后续气缸或电缸的选型。

　　总体而言，这是一套面向轻载空心圆件的内撑式提升夹持方案，结构紧凑、动作直接，对一定直径范围内的工件具有较好的适应性。它不追求重载能力，而是强调对薄壁、易损、轻型环形件的稳定取放，适合在自动化上下料、检测分拣和包装转运等场景中作为末端执行机构使用。设计人员在复用该方案时，应根据目标工件的内径范围、壁厚、材料摩擦系数和节拍要求，重新核算撑块行程、接触压力和驱动行程，并对铰接点耐磨方式进行针对性强化。
