标准齿形工业传动链轮三维设计

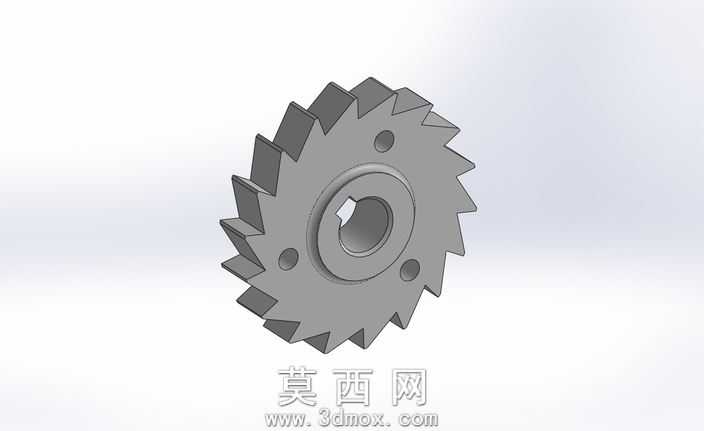

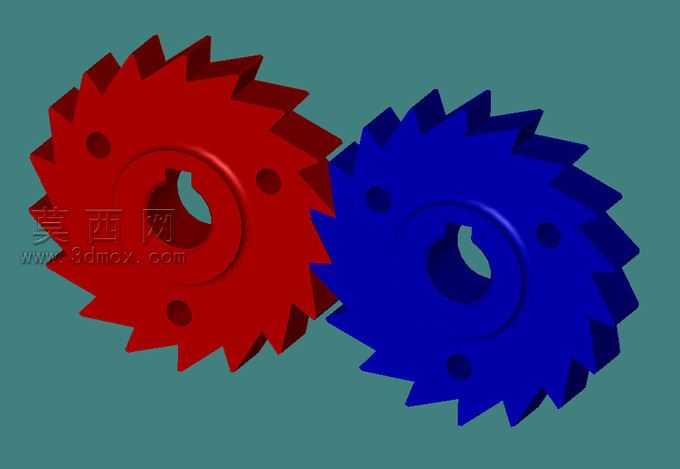

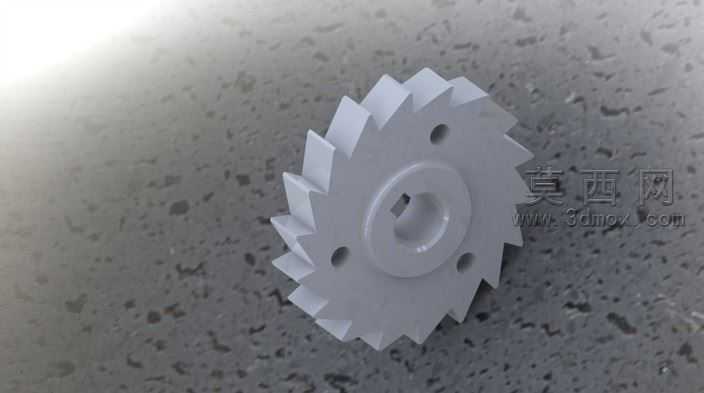

本次设计的链轮为工业传动场景常用的标准齿形零件，建模阶段首先依据链轮齿形的国标设计规范，先确定节距、齿顶圆直径、齿根圆直径、齿数等核心参数，通过参数化绘制齿廓渐开线曲线，保证每一个齿的轮廓精度符合传动啮合要求，避免后续使用中出现跳齿、卡链的问题。建模过程中先绘制链轮的径向截面草图，对齿形部分进行阵列操作完成整圈齿廓的构建，再通过拉伸特征生成链轮的基体结构，针对中心的轴孔部分，按照配套传动轴的配合公差要求设计键槽结构，键槽的尺寸、位置精度严格遵循传动件的配合标准，保证链轮与轴装配后无相对窜动，传动扭矩传递稳定。轮盘上均匀分布的三个减重孔，在保证轮体结构强度的前提下有效降低了零件自重，减少传动过程中的转动惯量，提升传动系统的响应效率。材质设计上模拟了常用的45号钢经表面淬火处理的金属质感，对齿面部分做了细微的磨砂纹理处理，还原实际加工后齿面的粗糙质感，轮盘侧面做了金属切削后的哑光金属效果，中心孔与键槽部分做了精加工后的亮面金属质感区分，通过不同的粗糙度表现还原零件不同加工面的工艺特征。渲染阶段采用柔和的侧方打光，突出齿形的轮廓立体感与金属材质的光影层次，背景选用中性深灰色调，让链轮的结构细节能够清晰呈现。整体设计兼顾了零件的传动功能性、装配适配性与轻量化需求，齿形的参数化设计也便于后续根据不同的链条规格、传动比需求快速调整参数生成适配的链轮模型，可直接用于传动系统的装配模拟、工程出图以及后续的加工生产参考，模型的结构细节完整还原了实际工业链轮的所有特征，无冗余结构，各部分尺寸比例符合实际工业应用的设计规范。
