高校教学用模块化活塞检测实训装置

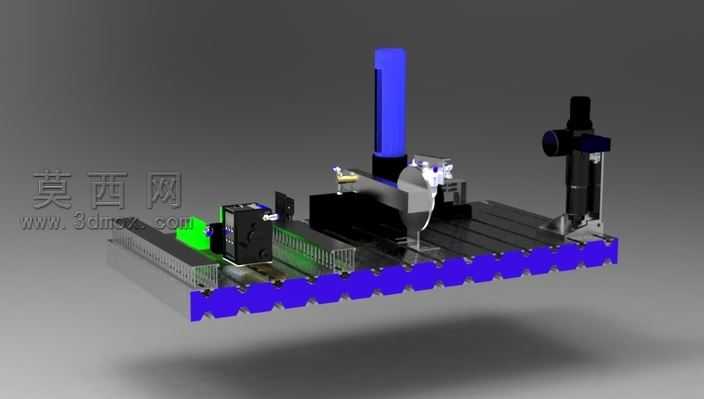

该三维模型为面向高校工程实训场景打造的活塞检测类实验装置，整体采用模块化设计思路完成全流程建模，依托SolidWorks平台完成各部件的参数化绘制，所有标准件均调用符合国标规范的模型库资源，非标准结构件则根据实训功能需求完成独立建模，确保各部件装配关系完全匹配实际机械结构逻辑。建模过程中优先梳理装置的功能分区：底部采用带定位槽的铝型材平台作为承载基座，平台边缘设置波浪形防护挡边，既可以防止实训过程中细小零件滑落，也能通过等距定位槽实现各功能模块的快速拆装与位置调整。平台上依次布置活塞夹持工位、检测执行组件、竖向定位立柱、侧向校准组件四大功能模块，夹持工位采用可调式夹钳结构，可适配不同尺寸规格的活塞类零件装夹需求，夹钳接触面做了防滑纹理建模，还原实际工装的防滑设计细节。检测执行组件集成了位移传感模块与数据采集单元的安装位，建模时预留了标准接线槽与安装孔位，方便后续实训过程中拓展加装检测元件。竖向定位立柱采用高精度导轨结构建模，还原导轨的滑块配合间隙、定位锁紧结构，可实现检测头的上下精准位移调节。侧向校准组件带有旋转调节轴与微调旋钮结构，建模时还原了旋钮的防滑纹理、轴系的卡簧定位结构，确保装置的校准调节功能可通过模型直观展示。渲染阶段采用工业级写实材质方案：基座铝型材平台赋予磨砂金属材质，还原铝合金表面的细微氧化纹理；防护挡边采用高饱和度蓝色工程塑料材质，既区分功能区域也符合实训设备的安全色设计规范；夹持组件、导轨结构赋予发黑处理的金属材质，还原工装表面的哑光耐磨质感；检测头、传感元件部分采用亮面工程塑料与金属镀铬材质搭配，突出精密部件的质感差异。场景布光采用三点布光法，主光源从左上方45度角投射，模拟车间自然采光效果，辅助光源补充暗部细节避免结构阴影过重，顶部添加轮廓光勾勒装置的边缘轮廓，让整体装配结构的层次更加清晰。模型还完整还原了装置的布线槽、紧固件、定位销等细小结构，所有装配约束均按照实际机械装配逻辑设置，可直接用于装配干涉检查、运动仿真演示，适配高校机械类专业的实训教学、机构原理讲解场景，也可作为同类检测装置设计的参考原型，帮助设计者快速梳理模块化实训设备的布局逻辑与结构设计要点。
