八英寸法兰式底阀结构三维设计

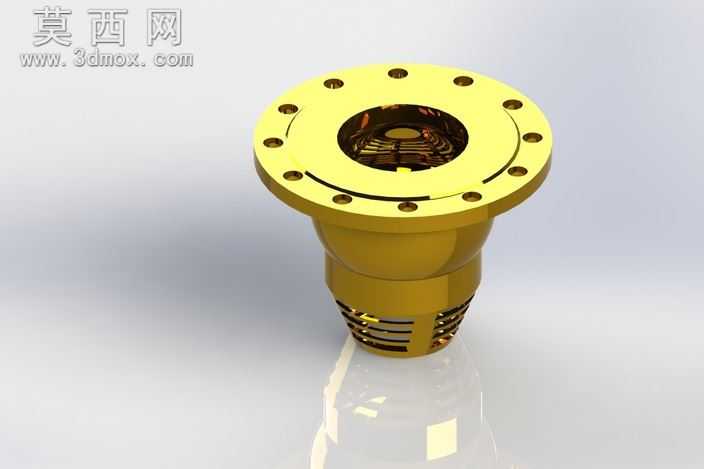

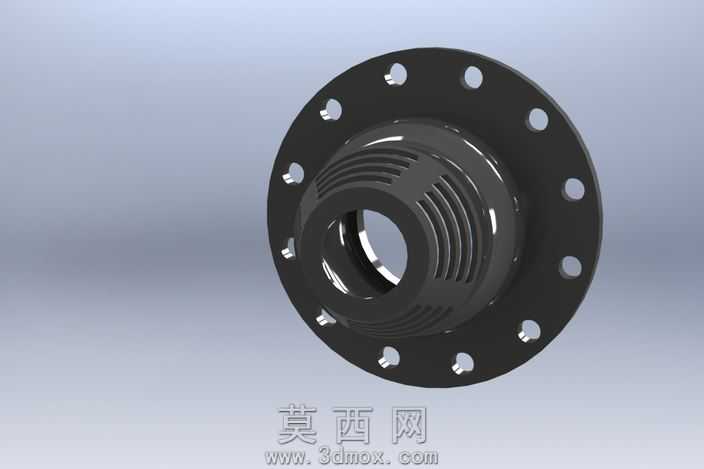

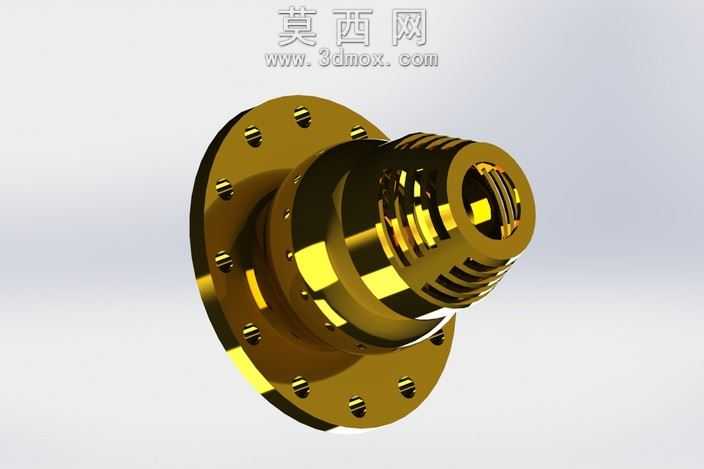

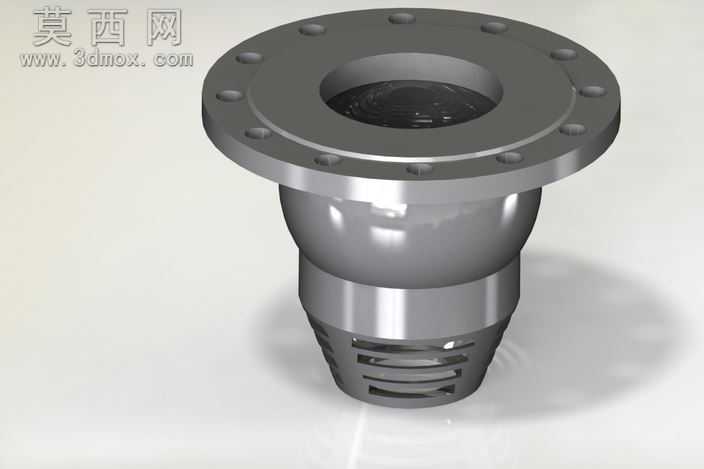

本模型为公称通径200毫米即八英寸规格的检查阀底部结构，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循管路阀门的通用设计规范，对各部位尺寸进行精准约束，保证模型各装配结构的尺寸公差符合实际工业生产的装配要求。模型整体分为上部法兰连接段、中部过渡腔体、下部进水格栅段三个核心结构模块，上部法兰采用标准凸面法兰结构，均匀布置12个螺栓连接孔，法兰端面做了密封面的细节结构处理，可直观展示与管路法兰对接的密封配合形态；中部过渡腔体采用圆弧曲面过渡结构，既保证流体经过时的流道顺滑，降低流体阻力，也通过曲面加厚的结构设计保证腔体的承压能力，建模时对曲面做了连续性优化，避免出现应力集中的锐角结构；下部进水段设计有均匀分布的格栅式进水槽，格栅条做了圆角过渡处理，既可以过滤大体积杂质进入管路，也能减少进水时的紊流产生，同时格栅结构与下部阀座的配合结构也做了完整还原，可清晰展示底阀止回结构的安装配合关系。材质渲染阶段，整体采用金属不锈钢材质进行表现，对金属表面的粗糙度、反光度参数进行反复调试，还原工业金属构件的哑光金属质感，法兰端面、腔体外壁等加工面做了轻微的高光处理，区分铸造面与机加工面的质感差异，渲染时采用柔和的影棚布光方式，通过多角度的柔光光源突出模型的结构轮廓与曲面过渡细节，阴影部分做了柔化处理，避免过重的阴影遮挡结构细节。设计过程中充分考虑底阀的实际使用场景，即安装于管路末端浸入液体中，通过止回结构保证管路内流体不会倒流，因此在结构建模时特意还原了内部阀瓣的安装限位结构，可支持后续的运动仿真演示，直观展示阀瓣的开合动作逻辑，整个模型的结构完整性高，各部件的装配关系清晰，可用于阀门产品的结构展示、安装指导演示以及相关管路系统的配套设计参考。
