带锂离子电池的嵌入式供电电源组结构设计

项目分类:电池 发布时间:2022-03-28 ID:592010
  • 带锂离子电池的嵌入式供电电源组结构设计
  • 带锂离子电池的嵌入式供电电源组结构设计

  在嵌入式开发、小型智能硬件原型验证、户外便携传感节点部署这类场景里,供电模块的集成度、安装适配性直接决定了整套装置的落地可行性,这款带锂离子电池的电源组,就是针对紧凑安装空间下的独立供电需求做的结构设计。从实际使用场景来看,这类电源组常被搭配在小型传感采集终端、桌面级智能交互模块、教学实验用嵌入式控制板上,不需要额外外接市电适配器,就能为后端负载提供稳定的直流供电输出,尤其适合没有固定供电点位的临时测试场景、移动作业的小型检测设备,或是需要断电续航保障的低功耗控制单元。

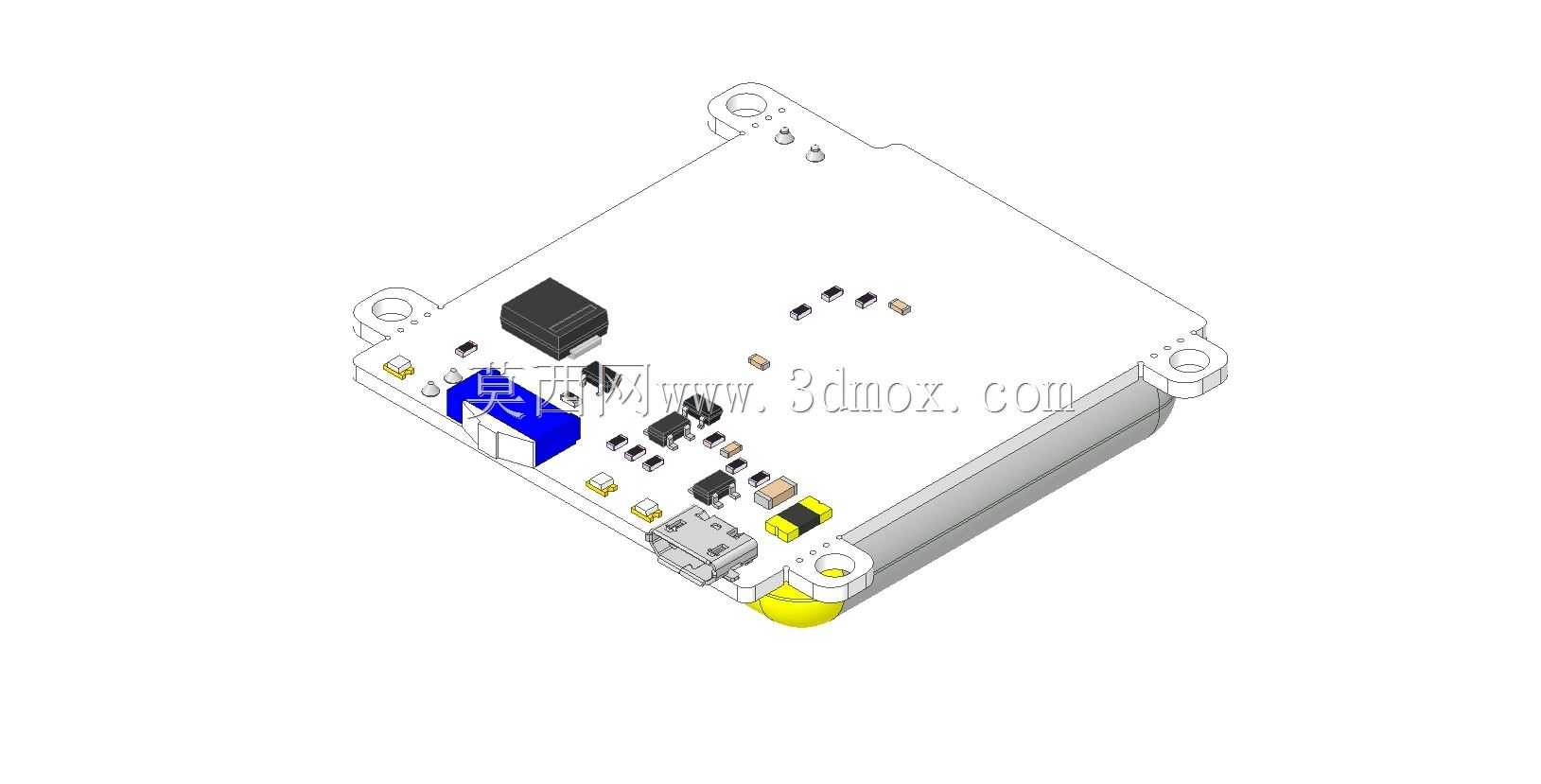

  从功能特性上看,这款电源组把锂离子电芯、充放电管理电路、输出接口、状态指示元件全部集成在单块PCB基板上,不需要额外做分层组装,减少了内部连接线缆带来的可靠性隐患。板载的充放电管理芯片可以自动完成电芯的过充、过放、过流保护,不需要外部额外搭配保护电路,用户在做系统集成的时候,只需要把负载的供电引脚对应接到输出端子上,就能直接取电,大幅降低了硬件集成的门槛。板上预留的Micro USB接口既可以作为充电输入口,也能在调试阶段作为供电状态的检测端口,旁边的小型轻触按键可以用来触发电量检测,配合板载的贴片LED就能直观显示当前电芯的剩余电量区间,不需要额外外接电量显示模块。

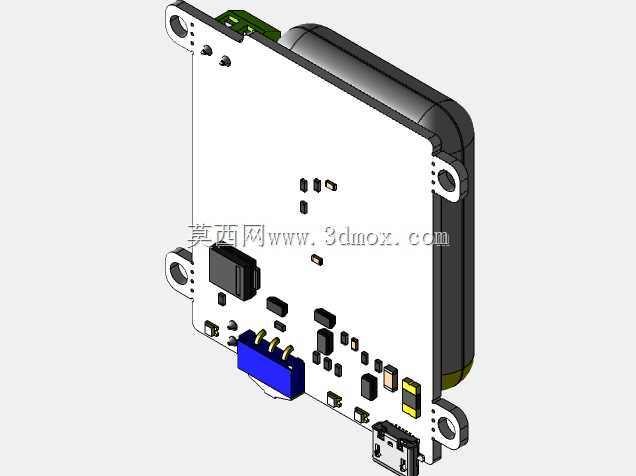

  设计思路上,这款电源组完全围绕紧凑安装的需求做布局优化,所有贴片元件都排布在PCB的同一面,背面没有布置任何高出板面的元件,这样在安装的时候,背面可以直接贴装在设备的内壁或者主控板的预留空位上,不需要预留额外的元件避让空间。PCB四个角位设计了带金属衬套的安装孔,孔位的间距匹配通用嵌入式开发板的标准安装孔距,既可以用铜柱配合螺丝做架空安装,也能直接用尼龙扎带穿过孔位固定在不规则的安装面上,适配不同设备的内部安装条件。接口位置全部布置在PCB的同一侧边缘,充电口、输出端子、电量按键都集中在侧边,安装之后所有操作和接线端口都朝向设备的外侧,不需要在设备外壳上开多个分散的开孔,能简化外壳的结构设计,也方便后期使用的时候插拔充电线、操作电量按键。

  从外形尺寸和安装边界来看,这款电源组的PCB整体采用切角处理,其中一个角位做了圆弧避让,避免安装的时候和设备内部的其他结构件、接插件产生干涉,板上最高的元件是直插式的电源输出端子,高度控制在10mm以内,锂离子电芯采用薄型软包结构,贴装在PCB的背面,整个电源组的总厚度不超过12mm,在做设备内部结构布局的时候,只需要预留13mm的净空高度就能完成安装,不会占用过多的内部空间。安装孔的中心到板边的距离统一设置为3mm,既保证了安装之后的结构强度,也不会因为孔位太靠近板边导致PCB在受震动的时候出现开裂的问题。板上的功率元件,比如充放电管理芯片、MOS管都布置在靠近板边的位置,工作的时候产生的热量可以通过PCB的铜箔快速传导到板边散热,不需要额外加装散热片,进一步压缩了整体的体积。

  在实际选型集成的时候,需要注意这款电源组的输出电流能力匹配后端负载的峰值功耗,因为板载的保护电路是按照常规小功率嵌入式设备的需求设计的,不适合给大电流的动力类负载供电。安装的时候要注意PCB背面的电芯位置不要和设备内部的尖锐结构件直接接触,避免刺破电芯的绝缘层造成安全隐患,如果是在震动较强的移动设备上使用,可以在电芯和安装面之间垫一层薄的EVA泡棉,起到缓冲减震的作用。板上的状态指示LED的位置刚好对应安装孔位的同侧,在设计设备外壳的时候,可以在对应位置开一个直径3mm的透光孔,不用拆开设备就能直接看到电源的工作状态和电量情况。
