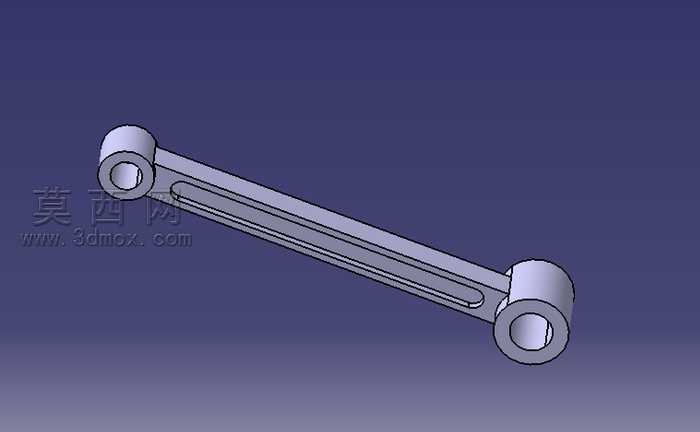

工业传动用铰接式连接杆结构设计

本作品为工业传动场景使用的铰接式连接杆三维建模作品，建模阶段以参数化设计思路为核心，先通过草图绘制确定杆身整体长度、两端铰接孔的中心距、孔径以及杆身截面的基础尺寸，保证各尺寸参数可根据实际装配需求快速调整。建模过程中优先对两端的铰接套筒结构进行特征构建，通过拉伸、切除命令完成带通孔的圆柱套筒造型，保证套筒内壁的同轴度公差符合机械装配要求，后续对中间连接的杆身部分进行特征生成，采用轻量化的开槽结构设计，在保证杆身整体抗弯、抗扭结构强度的前提下，有效降低零件自身重量，减少传动过程中的惯性负载。材质设置阶段选用金属合金材质，调整材质的粗糙度、金属度参数，模拟经过机加工后的金属表面质感，同时添加细微的表面纹理，还原真实机械零件的加工表面效果。渲染阶段采用柔和的影棚布光方案，通过多组面光源从不同角度照射模型，突出杆身的轮廓结构与金属材质的反光特性，同时添加柔和的环境反射效果，让金属表面的光影过渡更加自然真实。结构设计上充分考虑铰接传动的实际使用需求，两端的铰接孔可配合销轴完成与其他传动部件的铰接装配，杆身的受力结构经过优化，可在往复传动过程中均匀传递载荷，避免应力集中导致的零件变形或断裂，整体结构简洁规整，无多余冗余设计，既满足机械传动的功能需求，也兼顾了零件加工的工艺性，可直接用于机械传动机构的装配仿真、工程出图以及3D打印样件验证。
