汽车传动系统花键阶梯轴结构设计

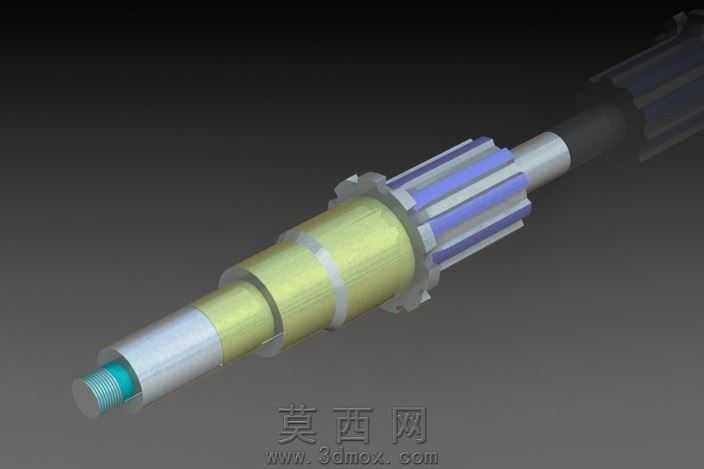

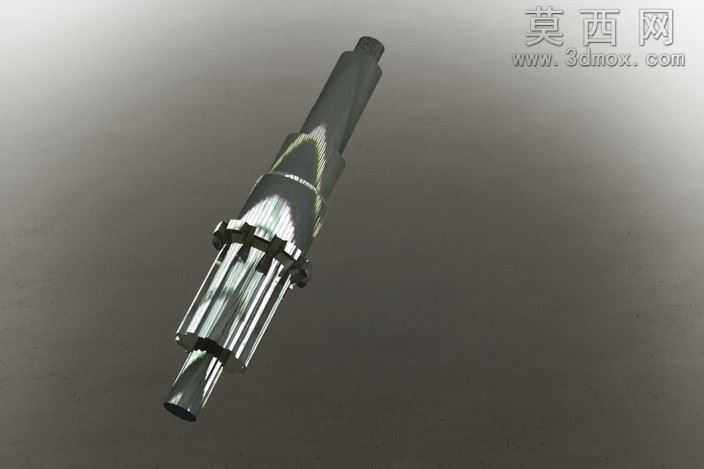

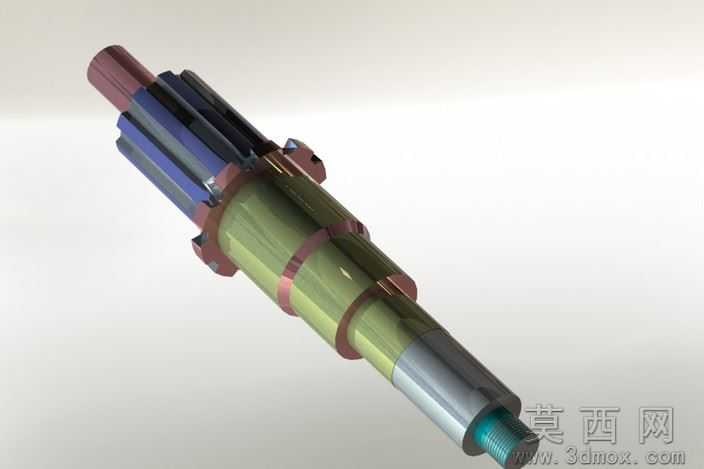

本作品为汽车传动场景使用的花键阶梯轴三维建模成果，建模过程中首先梳理轴类零件的核心功能逻辑，明确该零件需要承担扭矩传递、部件支撑、轴向定位的多重作用，以此为基础搭建整体建模框架。建模阶段先绘制轴的中心基准轴线，按照各轴段的功能差异依次绘制不同直径的回转截面，通过回转特征生成轴的基础基体，针对左端的螺纹连接段，采用螺旋扫描方式生成标准外螺纹结构，保证螺纹参数符合通用机械连接标准，能够适配配套的锁紧螺母实现端部部件的固定。中部的花键结构是该轴的核心功能段，建模时先绘制单个花键齿的截面轮廓，通过圆周阵列生成整圈花键齿，齿形参数经过校准，既保证与配套花键毂的配合精度，又能满足大扭矩传递下的强度要求，避免传动过程中出现齿面磨损、断齿等失效问题。各轴段之间的退刀槽、定位轴肩结构都按照机械加工工艺要求设计，轴肩的过渡圆角经过优化，能够有效降低应力集中系数，提升轴的抗疲劳性能，延长零件的使用寿命。材质配置上，针对轴类零件的使用工况，主体部分赋予合金结构钢材质，调整金属材质的粗糙度、反光度参数，还原经过精加工后的金属表面质感，花键齿面、各轴颈配合面设置更高的光洁度表现，区分加工面与非加工面的视觉差异。渲染阶段采用工业产品常用的影棚布光方案，主光源从斜上方投射突出轴的整体轮廓，辅助光源补亮暗部细节，避免花键齿槽、轴肩位置出现死黑区域，背景选用渐变深灰色调，将视觉焦点集中在轴本体上，同时添加柔和的环境反射效果，让金属材质的表现更加真实自然。整体设计过程中兼顾了零件的功能实用性、加工工艺性与结构可靠性，各部分尺寸经过匹配校验，能够直接适配汽车传动系统的装配需求，可用于后续的装配仿真、工程图生成、有限元强度分析等后续工作环节。
