游艇甲板镀铬排气通风口结构设计

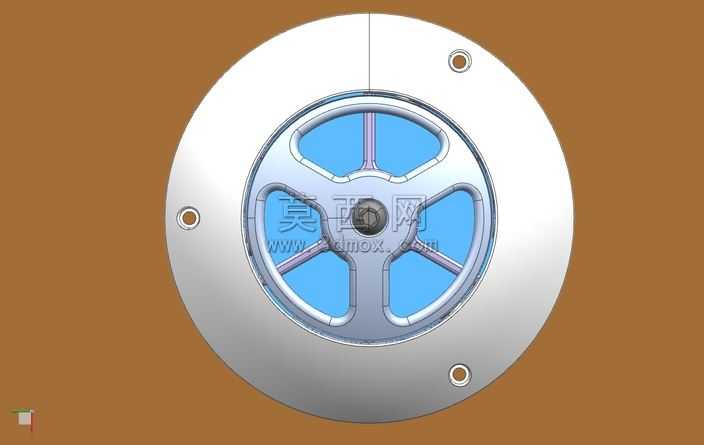

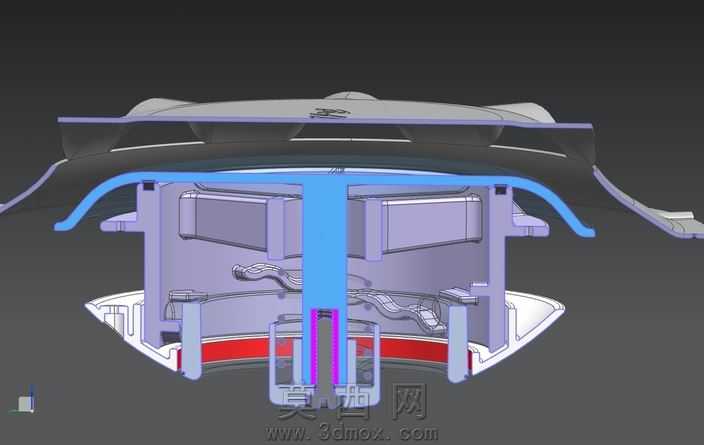

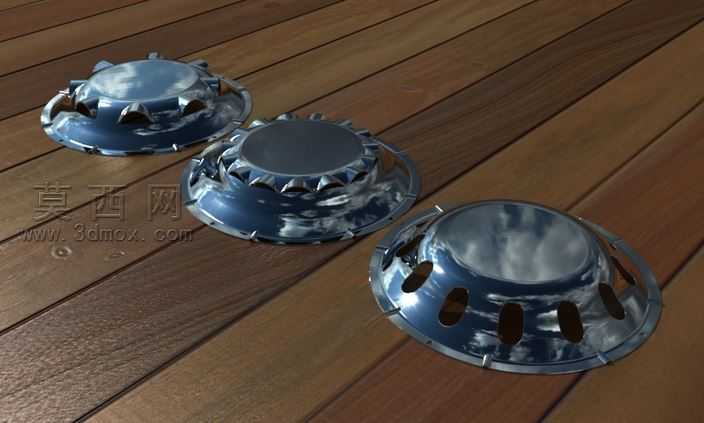

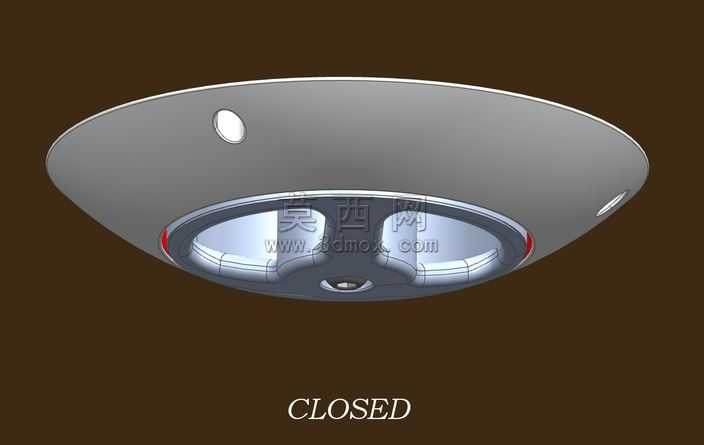

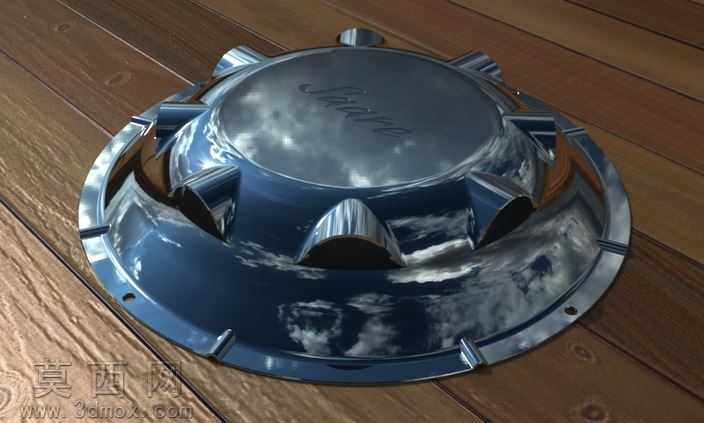

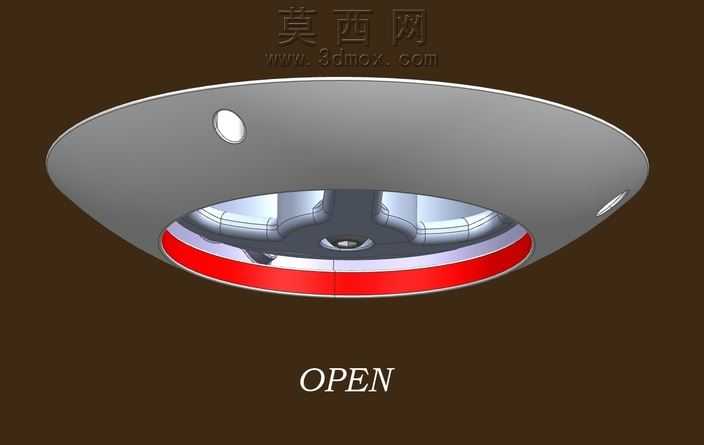

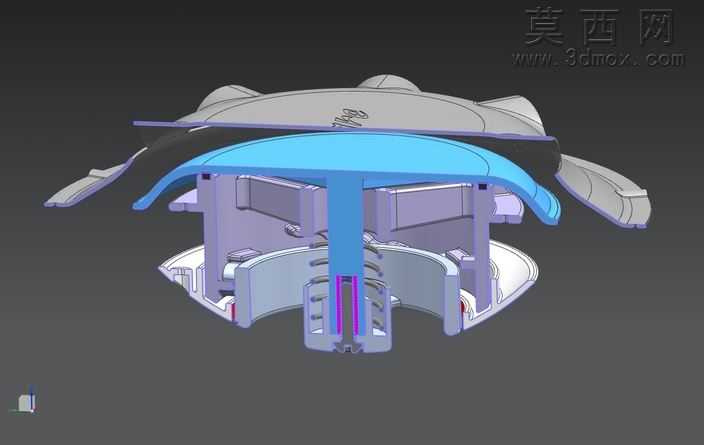

本作品为游艇甲板专用排气通风口的三维设计方案，建模阶段采用参数化特征建模方式完成整体结构搭建，首先绘制通风口底座法兰的二维轮廓草图，通过拉伸命令生成带安装孔的法兰基座，再通过旋转命令构建中心隆起的导流盖体，盖体表面的品牌标识采用浮雕贴图结合实体偏移命令实现，保证标识的立体感与金属质感。盖体边缘周向均匀分布的导流凸台采用阵列特征完成，每个凸台的倾斜角度经过流体力学模拟优化，可在排气时引导气流向斜向散出，避免直吹甲板人员或设备，同时在雨天可阻挡雨水直接灌入通风管道。结构设计上采用螺纹旋紧式锁止机构，搭配内置的弹簧挡板组件，当通风口处于开启状态时，彩色标识环外露提示当前通流状态，旋紧盖体后挡板完全封闭通风通道，配合盖体内嵌的密封胶圈实现端面密封，无需额外紧固件即可完成锁止与密封，操作步骤简洁，日常维护时无需专用工具即可快速开合。材质渲染阶段采用高反射镀铬金属材质，调整环境贴图的反射强度与粗糙度参数，模拟船用五金件的抛光镀铬表面效果，底座法兰部分做了细微的拉丝纹理处理，区分不同部件的加工工艺，木质甲板的渲染材质调整了木纹纹理比例与凹凸贴图参数，还原真实游艇甲板的铺装质感。设计过程中同步考虑了船用环境的耐腐蚀需求，主体结构推荐采用316不锈钢材质加工，密封胶圈选用耐海水腐蚀的硅橡胶材质，整体结构无复杂异形曲面，所有特征均可通过常规钣金冲压与机加工工艺实现，安装时仅需通过法兰底座的预留孔位与甲板进行螺栓固定，适配多数中小型游艇的甲板通风系统改装与配套需求，开合结构的机械锁止力经过参数校核，可承受航行过程中的风压与振动冲击，不会出现意外松脱的情况。
