推拉式快速压紧夹钳三维结构设计

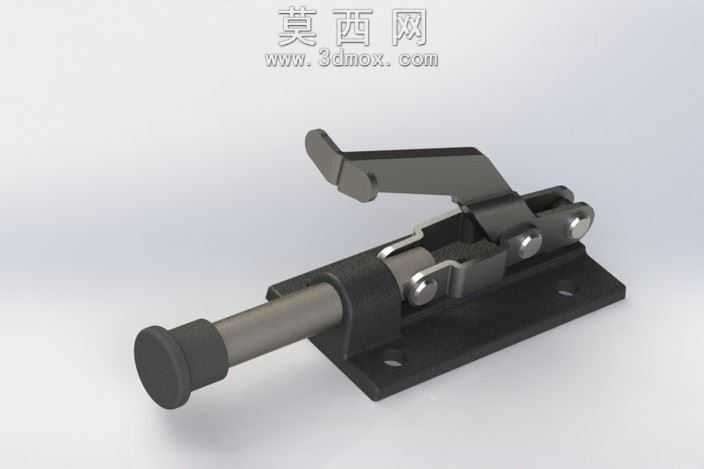

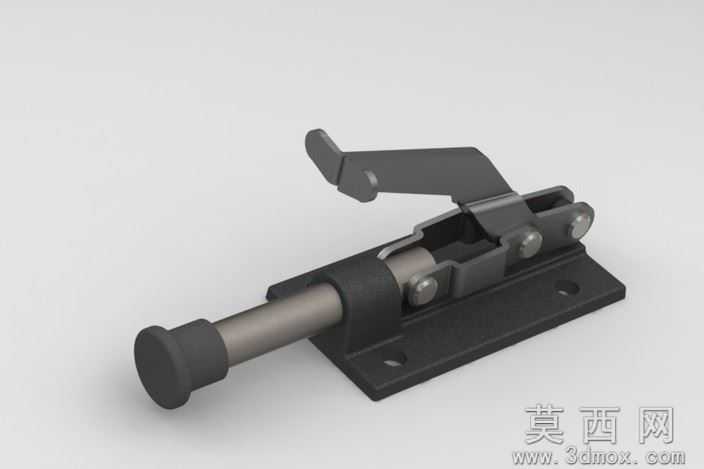

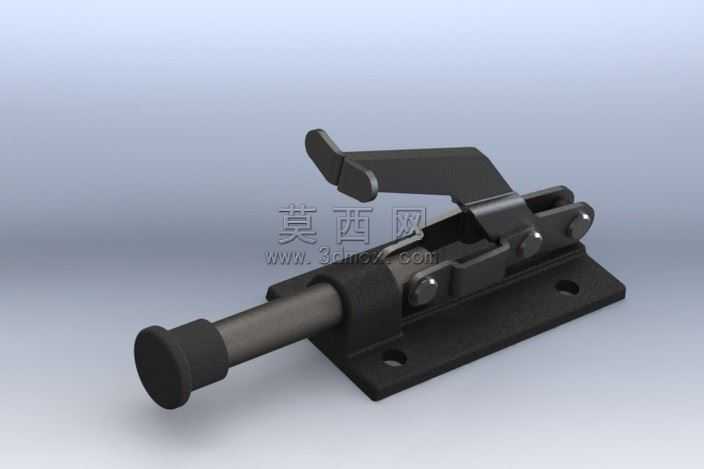

本作品为推拉式快速夹钳的三维参数化建模成果，建模过程严格遵循机械加工的实际尺寸公差要求，先通过草图绘制完成夹钳底座的安装孔位、主体支撑轮廓的二维轮廓约束，再通过拉伸、切除等基础特征完成底座的实体构建，底座部分设计为带沉头安装孔的平板结构，可直接通过螺栓固定在工装台面或设备机架上，保证夹钳使用过程中的结构稳定性。夹钳的滑动推杆部分采用同轴度约束完成建模，推杆前端设计有橡胶材质的压头，既可以增大夹紧接触时的摩擦力，也能避免刚性压头损伤被夹持工件的表面，推杆与主体支撑座之间设计有间隙配合的滑动通道，保证推杆推拉动作的顺畅无卡滞。锁紧联动机构是本次建模的核心部分，通过多组铰接销轴的配合约束，实现手柄扳动时的连杆自锁效果：当手柄向下扳动至锁紧位置时，连杆机构越过死点位置，可在推杆轴向承受夹紧反力时保持稳定的锁紧状态，不会因为工件的振动或外力冲击出现松脱；当手柄向上扳起时，连杆机构带动推杆快速回缩，即可快速释放被夹持工件，整个动作行程经过参数化校核，保证夹紧行程适配常见工装的夹持厚度需求。渲染阶段针对不同部件赋予了差异化的材质：底座、手柄、连杆等金属结构件赋予了发黑处理的碳钢材质，还原工业五金件的哑光金属质感，表面添加了细微的磨砂纹理模拟实际加工的表面粗糙度；推杆部分赋予了调质处理的光亮钢材材质，与底座的深色形成视觉区分；前端压头赋予了黑色丁腈橡胶材质，添加了细微的颗粒纹理提升真实感。场景布光采用了三点布光方案，主光源从斜上方投射突出夹钳的结构轮廓，辅助光源补光消除结构死角的暗部阴影，背光源勾勒夹钳的边缘轮廓，最终渲染效果清晰展现了夹钳的装配关系与结构细节，可作为机械设计教学、工装夹具选型的参考素材，也可用于SolidWorks软件的装配约束、连杆机构运动仿真的练习案例，帮助学习者理解快速夹具的自锁原理与结构设计逻辑。
