NUCLEO开发板防护外壳结构设计

　　这款壳体针对NUCLEO系列STM32Fxxx与STM32Lxxx开发板设计，核心作用是为裸露的PCB板提供物理防护，同时保留开发调试所需的全部接口操作空间。在嵌入式开发场景中，开发板常放置于实验台、设备机柜或移动测试工装内，裸露的排针、贴片元件容易被金属碎屑、导线短接，也会因磕碰造成焊盘脱落、元件移位；壳体将电路板主体围合在内，仅在对应接口位置预留开口，可大幅降低调试过程中的硬件损坏概率。

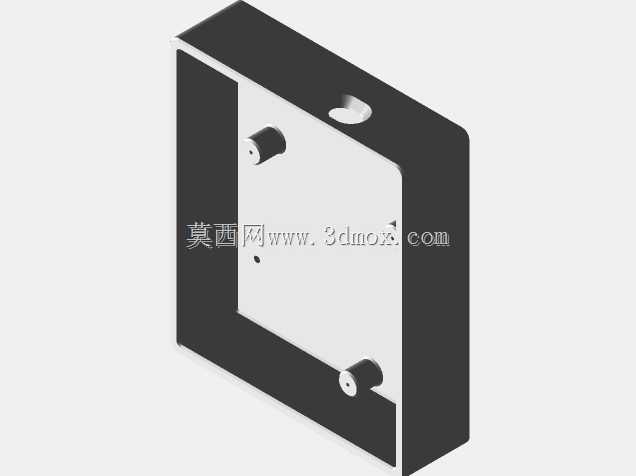

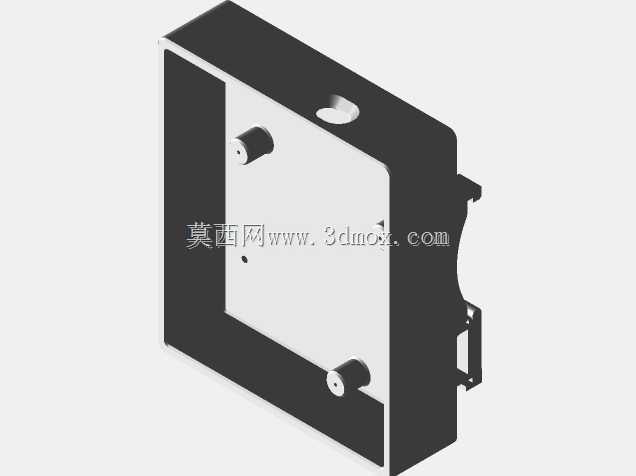

　　壳体采用半包式围合结构，侧壁高度完全覆盖开发板上最高的排针与USB接口高度，避免堆叠放置时外部物件直接压在元件表面。顶部预留的圆形开孔对应板载复位按键或状态指示灯位置，无需拆开壳体即可完成按键操作，也可直接观察指示灯运行状态。侧壁两侧设计有带安装孔的凸耳结构，凸耳与壳体主体一体化成型，可通过M3螺丝将整个壳体固定在工装板、设备内壁或桌面支架上，满足长期测试部署的固定需求。

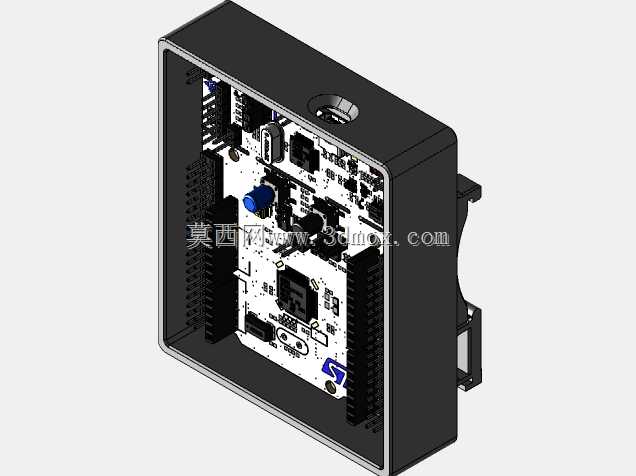

　　内部腔体按照开发板的实际轮廓预留间隙，PCB板可直接嵌入腔体内，四周的限位筋抵住板边，无需额外螺丝即可固定电路板，拆装时直接扣入或取出即可，适配开发阶段频繁烧录、换板的使用习惯。腔体边角做了避让处理，不会干涉板载电容、接口等突出元件，USB、排针等对外接口位置完全敞开，不影响数据线连接与杜邦线插拔。

　　从安装边界来看，壳体整体外轮廓略大于开发板尺寸，侧壁厚度均匀，既保证结构强度，也不会过度占用安装空间。底部为开放式设计，一方面便于电路板散热，避免开发板长时间运行时热量在封闭壳体内积聚，另一方面也可直接从底部接触焊盘，方便进行飞线、测量等调试操作。壳体边缘做了倒角处理，无尖锐毛刺，取放时不会划伤手部或导线绝缘层。

　　在实际工程应用中，这类壳体既适用于实验室日常开发防护，也可用于小型嵌入式设备的原型机封装。当开发板作为控制核心集成到小型设备内部时，壳体可隔离设备内的其他运动部件与接线，避免导线缠绕排针、金属件触碰电路板造成短路。两侧的安装凸耳可适配不同的安装孔位，在空间紧凑的机柜内也能完成固定。

　　结构设计上优先考虑了3D打印的工艺可行性，所有壁厚保持一致，无悬空大角度结构，打印时无需添加大量支撑即可成型，降低打印失败率与后处理工作量。壳体与电路板的配合间隙预留了打印材料的收缩余量，即便是PLA、ABS等常见打印材料，也能保证电路板顺利嵌入，不会出现过紧无法装配或过松晃动的问题。

　　壳体的围合高度经过匹配，既不会因过高遮挡接口影响操作，也不会因过低无法覆盖元件失去防护意义。顶部开孔位置精准对应板载常用操作部件，日常调试无需频繁拆卸外壳，提升开发效率。整体结构无复杂装配关系，单件即可实现全部防护与固定功能，无需额外配件，适合快速制作与小批量使用。
