汽车制动踏板机械结构三维设计

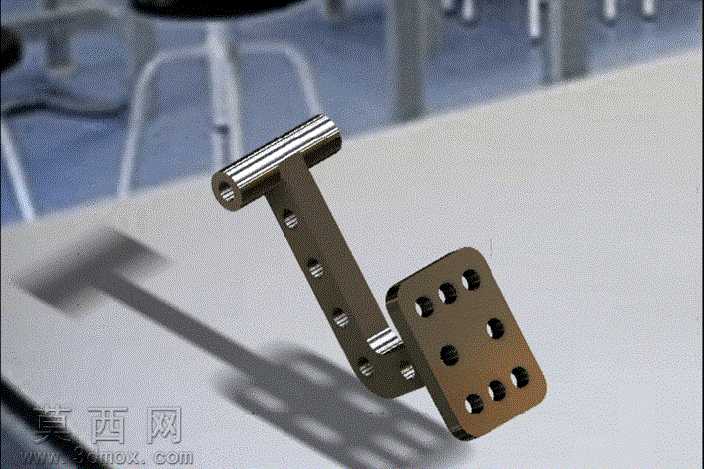

本作品为汽车制动踏板的三维设计模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循汽车制动系统的实际装配逻辑与尺寸规范，对踏板的各个组成部件进行了精细化的特征构建。模型整体分为踏板臂、安装转轴、脚踏板三个核心部分，其中踏板臂采用弯折式金属结构设计，建模时通过拉伸、切除、阵列等特征命令，在臂身均匀排布了多组安装定位孔，既保证了结构轻量化，又预留了不同车型的安装调节余量，孔位的同轴度、位置度公差均按照汽车零部件的通用设计标准进行约束。安装转轴部分采用圆柱凸台与通孔结合的结构，建模时对转轴的配合面进行了公差适配设置，确保其与踏板臂、车身安装座之间可以实现顺畅的转动配合，还原了制动踏板绕轴转动的真实运动轨迹。脚踏板部分采用带多组防滑孔的平板结构，建模时通过线性阵列特征完成防滑孔的均匀排布，孔位的大小、间距均参考实车踏板的防滑需求设计，边缘做了圆角过渡处理，避免应力集中问题。渲染阶段采用金属哑光材质模拟踏板臂的钢制冲压质感，对转轴部分赋予金属亮面镀铬材质，区分不同部件的材质属性，同时添加了环境光影效果，还原金属部件在自然光下的反光特性，清晰呈现各部件的结构层次与装配关系。设计过程中充分考虑了制动踏板的力学传递路径，踏板臂的弯折角度、力臂长度均按照液压制动系统的力传递比例进行优化，确保踩踏力可以高效传递至制动主缸，同时兼顾了驾驶舱内的人机工程学要求，脚踏板的安装高度、踩踏角度符合日常驾驶的脚部操作习惯，整体结构无冗余设计，各部件之间的装配关系清晰，可直接用于制动系统的结构验证、教学演示以及后续的工程出图工作，模型的参数化特征支持后续根据不同车型的安装需求进行尺寸调整，具备较强的通用性与可修改性。
