民航设备用微型模拟线路板三维设计

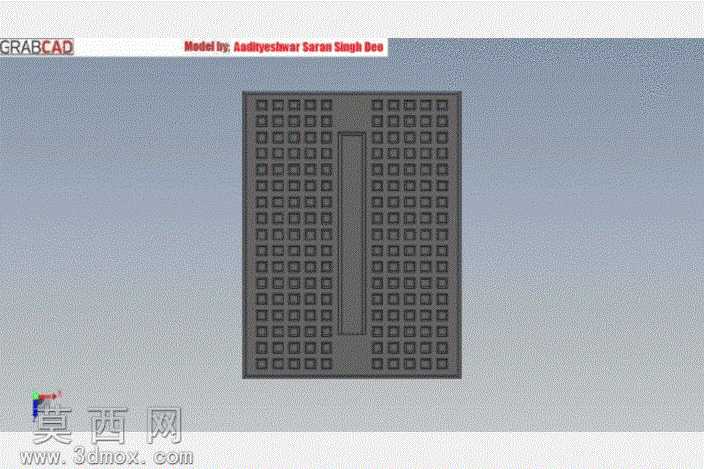

本作品为面向民航应用场景打造的微型模拟线路板三维建模成果，建模阶段以真实民航机载微型线路板的结构特征为参考基准，在三维建模软件中首先完成整体轮廓的草图绘制，精准锁定线路板的矩形外框尺寸，严格控制板件厚度符合微型机载元件的轻薄化设计要求。建模过程中对板面的结构细节做了精细化还原：针对板面两侧规则排布的矩阵式焊盘阵列，采用线性阵列特征工具完成批量排布，逐一校准每个焊盘的尺寸、间距与位置精度，确保阵列排布整齐无偏差，还原真实线路板焊盘的规整布局；针对板面中部的长条形开槽结构，通过拉伸切除命令完成结构塑造，精准控制开槽的长度、宽度与深度参数，还原线路板上功能分区的结构特征。材质与渲染阶段，为线路板基体赋予哑光深灰色工程塑料材质，调整材质的粗糙度、反光度参数，模拟真实线路板基板的哑光质感；为板面的焊盘区域赋予浅灰色金属质感材质，微调金属材质的高光参数，区分焊盘与基板的材质差异，提升模型的视觉层次感。渲染环节采用柔和的均匀布光方案，避免强光反射遮挡板面结构细节，通过多角度光影调整，清晰呈现线路板表面的阵列结构与开槽特征，让模型的结构细节一目了然。设计思路上，本模型聚焦民航场景下微型线路板的模拟展示需求，未做过度的冗余结构设计，在保证核心结构特征完整还原的前提下，控制模型的整体复杂度，既能够直观展现微型线路板的典型布局特征，也可作为民航电子设备相关的教学演示、结构展示素材使用，模型整体结构规整，细节还原到位，能够清晰呈现微型线路板的外观与核心结构特点。
