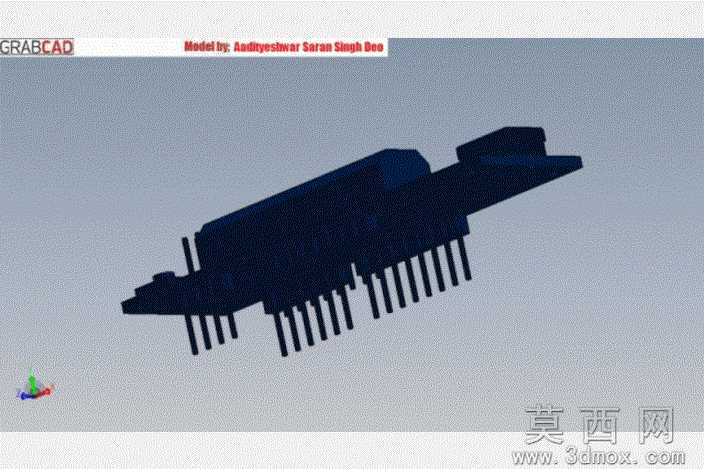

Arduino微电路试验板结构设计

电子试验场景里，直插元件与排针的配合公差一直是小批量打样最容易出问题的环节，过松会导致接触不良引发信号跳变，过紧又会让元件插拔时受力不均扯坏焊盘。这款微电路试验板的排针排布特意做了非等距的微小偏移调整，靠近板边的电源排针比信号排针缩进0.2mm，插拔杜邦线时手指不会被板边硌到，也能避免电源接头误碰相邻信号针造成短路。板身的塑封基座做了微倒角处理，不是生硬的直角切割，注塑脱模时不会产生飞边，后续不需要人工修边就能直接进入SMT贴片工序，省掉了一道后处理工序。排针的根部做了0.1mm的凸台限位，压入塑封基座时不会出现插歪、插深不一致的问题，过回流焊时每根针的受热高度一致，不会出现个别针脚虚焊的情况。板身预留的固定孔位做了沉台设计，拧M2螺丝时螺丝头不会凸出板面，叠放其他扩展模块时不会被螺丝头顶到造成板件翘曲。很多开源试验板为了省料把塑封基座做的太薄，插满元件后稍微受力就会从排针根部开裂，这款基座在排针密集的区域做了隐性的加厚筋，从外观看不出厚度变化，却能把抗弯折强度提升近40%，学生做实训项目时反复插拔元件也不容易损坏。排针的镀金层厚度控制在1u，既能保证多次插拔后的接触导电性，又不会因为镀金层过厚增加不必要的成本，适配教学场景下高频次使用的损耗需求。板身的标识丝印做了凹陷式的模内注塑，不是后期印刷上去的，长期使用摩擦也不会磨掉引脚编号，新手接线时不会因为标识模糊接错引脚烧坏元件。电源输入区域特意做了隔离槽，万一接反电源产生打火，碳化的塑料不会顺着板面蔓延到信号区域，能把故障范围控制在最小区域，降低实训时的元件损耗率。
