梅赛德斯奔驰三叉星徽标立体结构设计

项目分类:汽车类 发布时间:2022-03-28 ID:592650
  • 梅赛德斯奔驰三叉星徽标立体结构设计
  • 梅赛德斯奔驰三叉星徽标立体结构设计
  • 梅赛德斯奔驰三叉星徽标立体结构设计

  在整车外饰零部件的开发流程中,车头徽标属于兼具品牌识别与装配约束的典型小件,其三维数据既要还原品牌视觉特征,也要兼顾安装面、突出高度、曲面光顺度与周边件的匹配关系。本次建模对象为直径50mm规格的三叉星圆环立标,整体采用外圈圆环加中心三叉星的经典构型,星瓣从中心向三个方向均匀延伸,相邻星瓣夹角保持120度,几何对称性是建模阶段首先需要锁定的核心约束。

  从实际装车场景看,这类徽标可用于前进气格栅中央、尾门牌照板上方、轮毂盖中心或方向盘装饰盖。不同安装位置对背部结构的要求并不一致:格栅安装通常需要预留卡脚或螺柱连接空间,尾门粘贴则要求背面具备平整贴合面并控制整体重量,轮毂盖使用时还要考虑旋转动平衡与高速工况下的强度冗余。因此在主体外观面完成后,结构设计不能只停留在视觉实体,而应根据目标安装位置反向确定背部减胶区域、定位柱直径、热熔筋宽度以及粘接面的平面度。

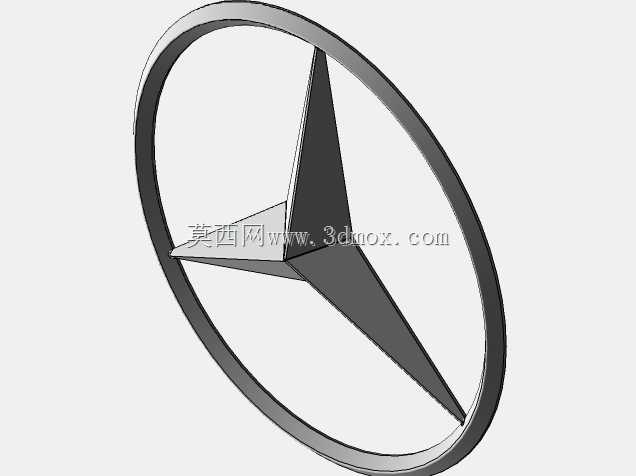

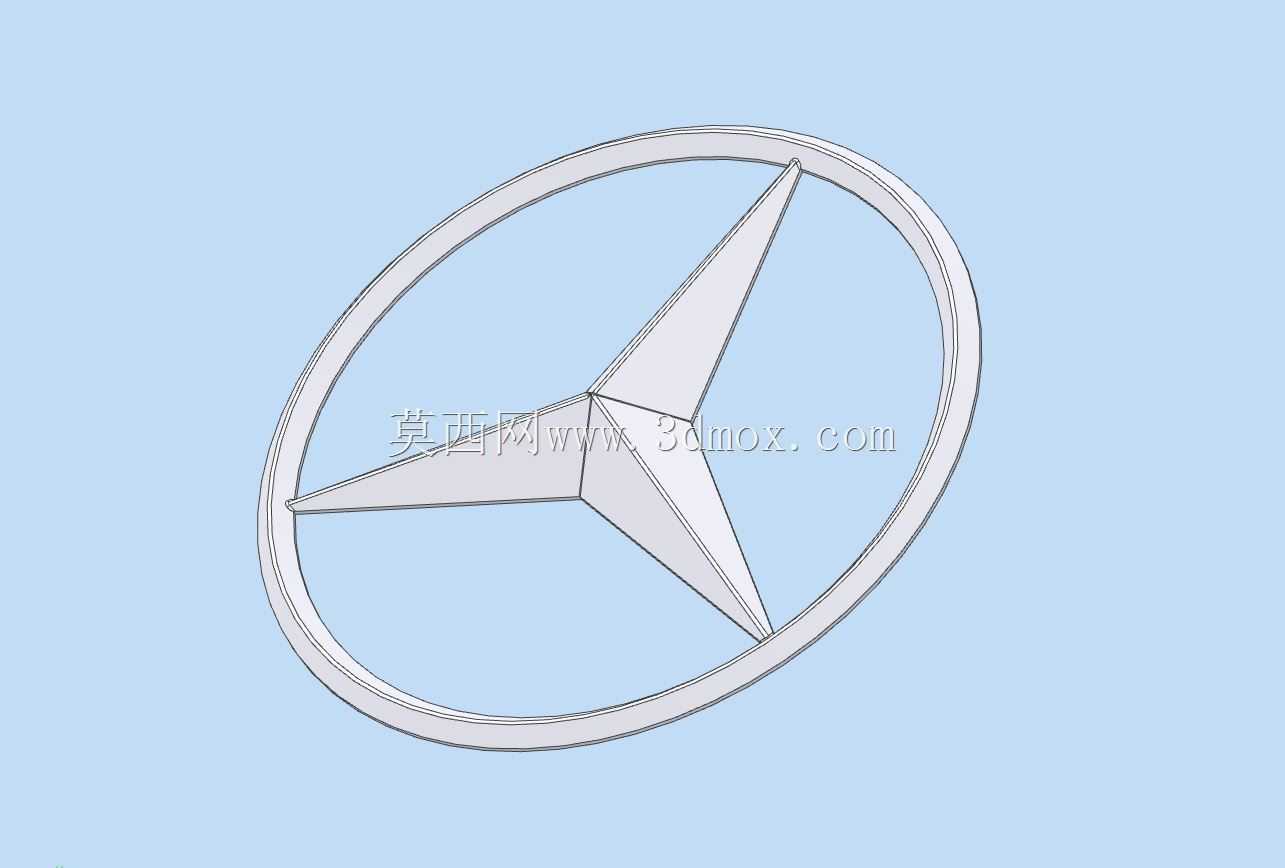

  模型的主体由两部分构成:外侧封闭圆环与内部三叉星。圆环截面并非简单圆形,而是采用略带厚度的类矩形或弧面截面,使外边缘形成连续高光带;三叉星从中心交汇区向外逐渐收窄,正面带有折面棱线,侧面保留一定拔模斜度。折面棱线是徽标立体感的来源,建模时需保证三条主棱线G1连续以上,避免在渲染或后续模具加工中出现局部扭曲。星瓣与圆环的交接位置属于应力集中区,若用于真实注塑或电镀件,应在根部保留小圆角过渡,既改善熔体填充,也降低电镀后尖角露黄、应力开裂的风险。

  尺寸边界方面,50mm外径决定了它适用于中小型装饰区域。以车头格栅安装为例,徽标突出安装面的高度需要与格栅筋条、雷达罩或摄像头盖板保持安全间隙,通常不宜形成过深的悬伸,否则洗车、碎石冲击或低温碰撞时容易断裂。若采用背面螺柱固定,中心螺柱位置应避开三叉星薄壁交汇处,优先布置在圆环背部或中心实体加厚区;若采用3M胶粘贴,则背部需设计连续环形胶面,胶面宽度不宜过窄,并在中心区域留出排气或减重沉台。

  建模思路上,比较高效的方式是先在草图中绘制120度阵列的星瓣轮廓与外圆基准,再通过旋转生成圆环主体,利用放样或多截面曲面构建三片星瓣的渐变厚度。星瓣正面的中脊可通过对称曲面拼接获得,背面则根据安装方式做平整化或局部加强。由于该标志对对称性要求极高,完成单片星瓣后采用圆周阵列比分别绘制三片更可靠,阵列后需检查圆环与星瓣交线是否完全一致,中心交汇点是否存在碎面或重叠面。

  从工程选型角度看,这类徽标数据可用于外观验证、3D打印样件、电镀工艺评估以及装配干涉检查。若进入量产阶段,材料常见为ABS、PC/ABS或锌合金,表面再做镀铬、高光黑、喷漆或覆膜处理。不同材料会影响壁厚设计:塑料件需要控制均匀壁厚以避免缩水印,金属件则要关注压铸圆角和拔模。三维模型中提前预留这些工艺特征,能够减少后续从概念外观到结构零件转换时的返工。

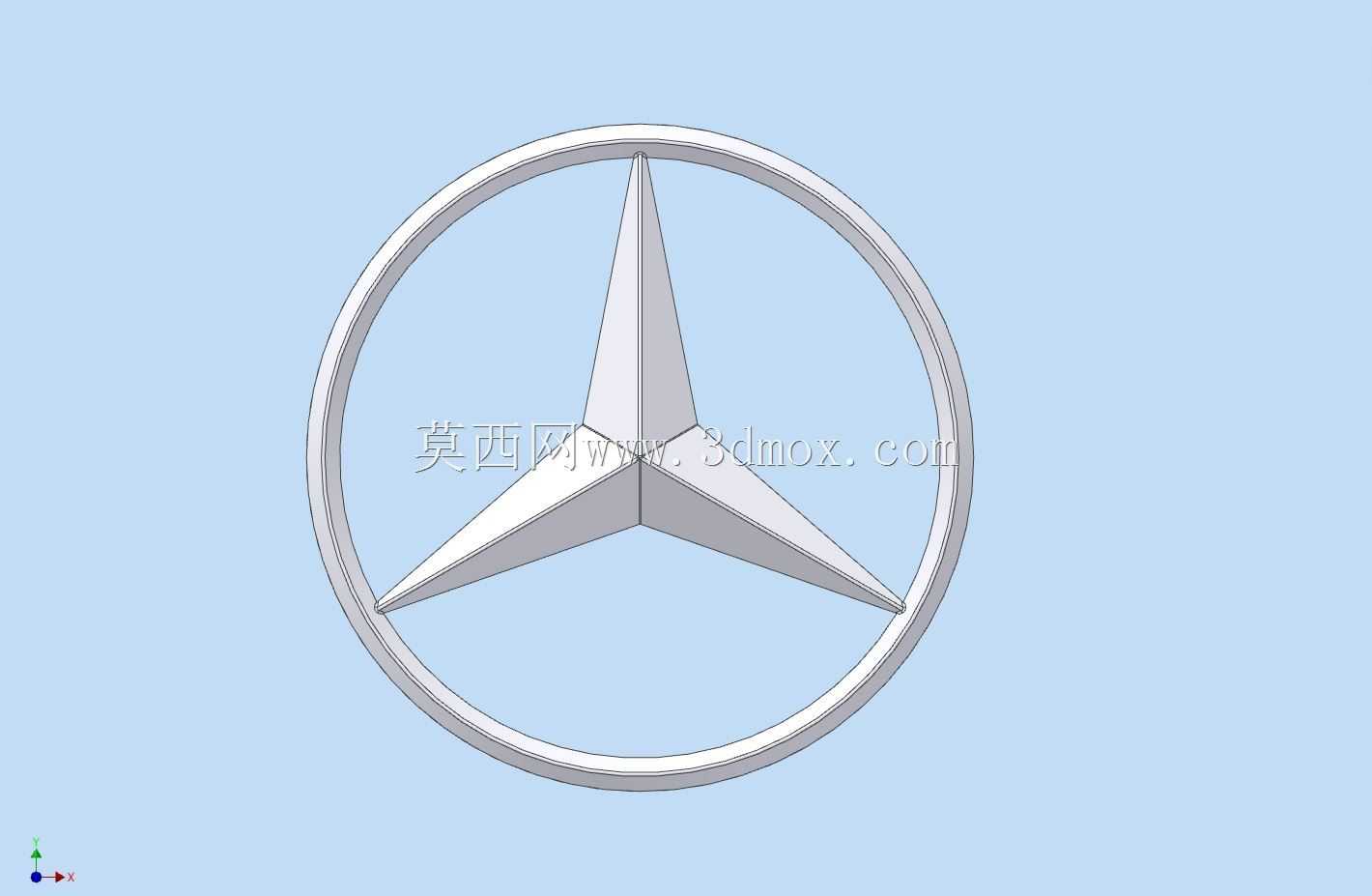

  在曲面质量检查环节,除了常规的曲率梳和斑马线分析,还应重点观察圆环外圆与星瓣棱线在不同视角下的视觉平衡。徽标尺寸虽小,但在整车前脸中处于视觉中心,任何0.1mm级别的棱线偏移或星瓣长短差异都会被放大。因此建模完成后,可通过正视图、侧视图和透视图分别校核圆环圆度、星瓣尖端位置以及整体突出高度,确保数据既能满足装配边界,也能稳定传达品牌标识的识别特征。
