十字轴式万向联轴器结构三维设计

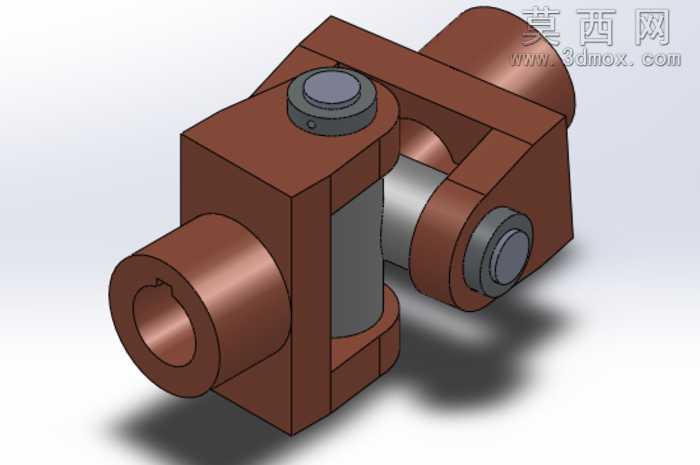

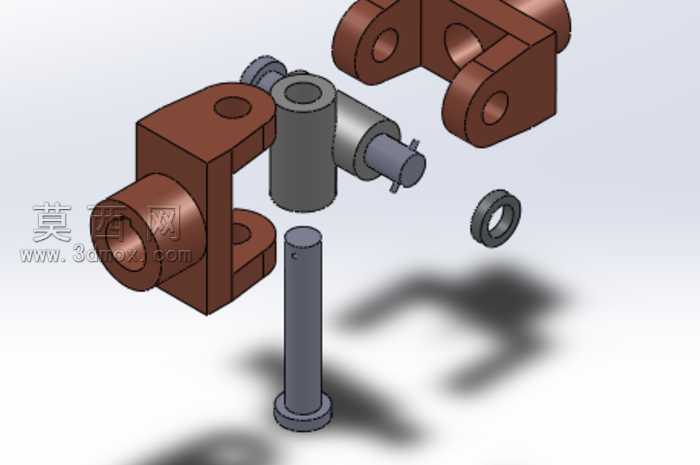

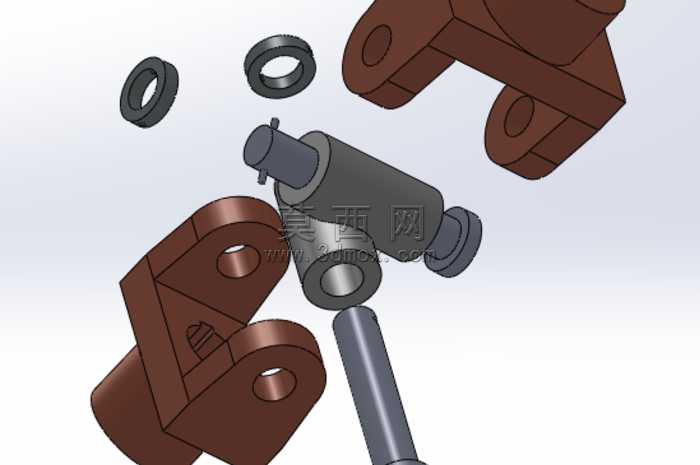

本作品为十字轴式万向联轴器的三维参数化设计模型，建模过程严格遵循机械传动部件的设计规范，先完成整体结构的方案规划，确定双铰接十字轴的核心传动布局，再拆分各个子零件逐一进行特征建模。首先构建两端的传动接头基体，通过拉伸、切除特征加工出用于连接传动轴的内孔，孔位公差按照过渡配合标准预留设计余量，接头的铰接耳座部分通过对称拉伸生成，保证两侧耳座的同轴度公差控制在合理范围内，避免后续装配出现卡滞问题。十字轴部分采用旋转特征生成主体轴颈，四个轴颈的圆柱度、对称度均按照传动件的精度要求设计，轴颈端部预留卡环安装位，用于固定铰接处的轴承衬套。衬套与端盖零件分别通过拉伸、旋转特征完成，衬套内壁设计有储油槽结构，可在工作过程中存储润滑脂，降低铰接转动的摩擦损耗。装配阶段采用自下而上的装配流程，先将十字轴与两端接头的耳座进行同轴配合，再依次装入衬套、密封端盖与固定销，所有配合关系均按照实际机械装配的约束逻辑添加，保证模型可实现真实的铰接摆动动作，能够模拟两轴存在夹角时的扭矩传递过程。材质渲染阶段，接头主体赋予棕褐色金属漆材质，模拟合金结构钢的表面氧化处理效果，十字轴与衬套赋予银灰色金属材质，区分不同零件的材质属性，固定销与端盖赋予深灰色调质钢材质，整体渲染采用柔和的工作室光源，添加柔和的地面阴影效果，清晰展现各个零件的结构轮廓与装配关系。该结构可在两轴存在一定角度偏差的工况下稳定传递旋转扭矩，通过铰接结构的相对转动补偿轴系的安装误差与工作变形，适用于需要变角度传动的机械传动系统，建模过程中对所有运动部件的干涉情况进行了全面检查，确保整个摆动行程内无零件干涉，结构设计符合万向联轴器的实际工作原理。
