立式剖分式轴承座装配结构三维设计

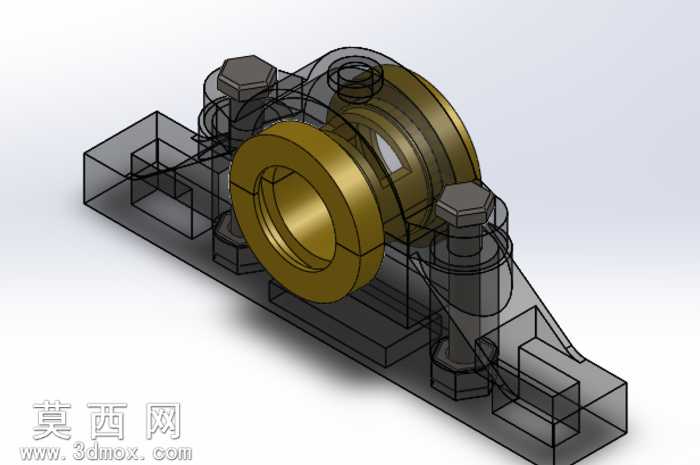

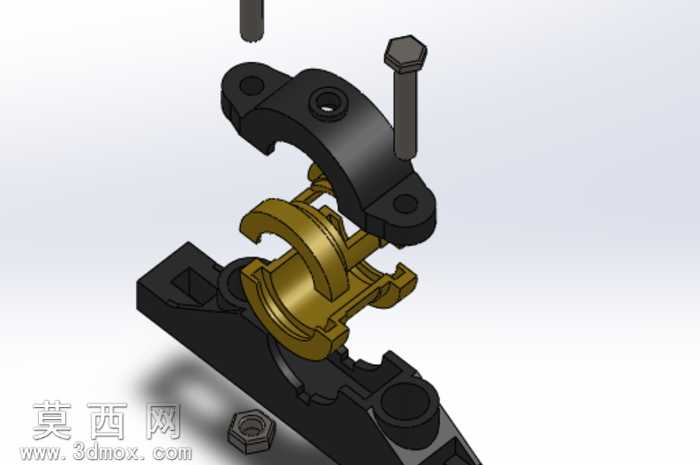

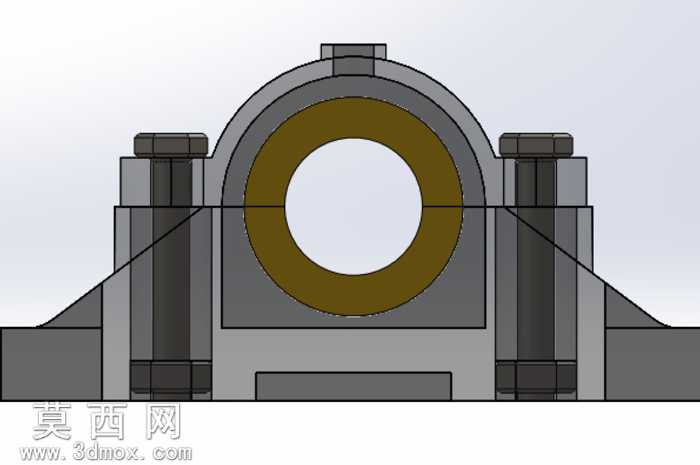

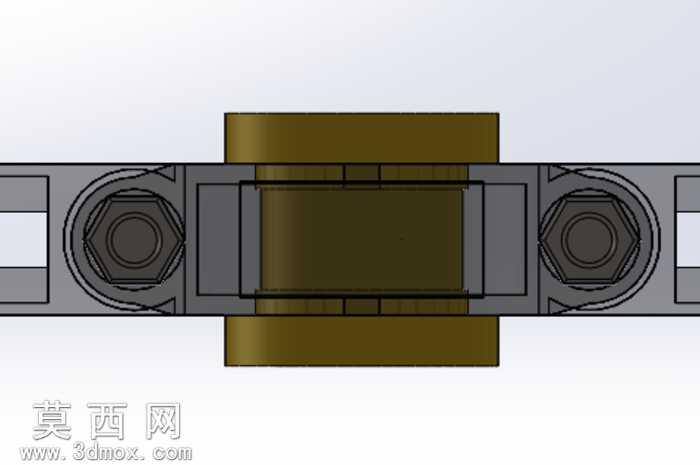

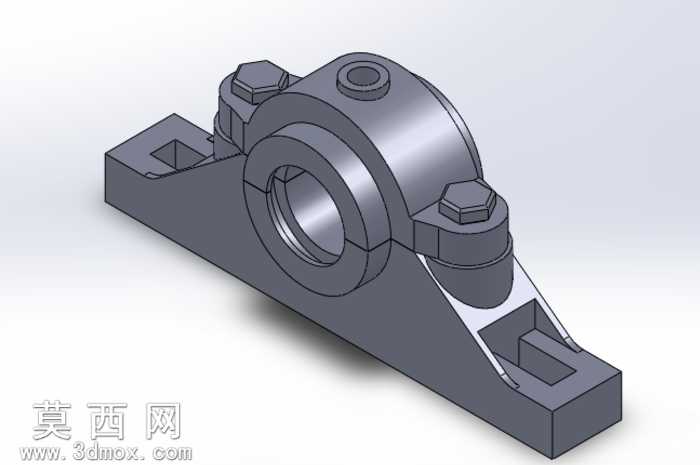

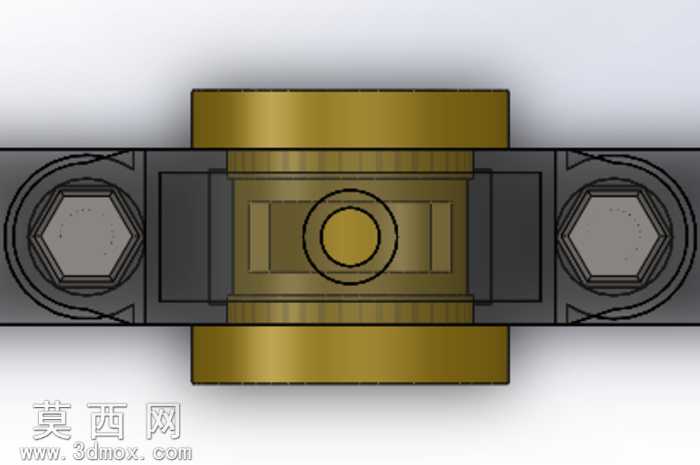

本作品为立式轴承座装配体的三维建模成果，建模过程遵循机械设计的装配逻辑与零件配合准则，首先完成底座基体的特征构建：通过拉伸凸台生成带安装定位槽的一体式基座主体，在基座对应位置绘制螺栓过孔、轴承安装腔的定位草图，利用切除拉伸、倒角等特征完成基座的细节加工，保证基座的安装平面度与腔体同轴度符合轴承装配的公差要求。接下来构建轴承外圈与内圈的回转体特征，通过旋转凸台生成轴承的环形基体，对滚动体安装区域做等距偏移处理，还原轴承的回转支撑结构，建模时特意区分轴承与基座的材质表现，轴承部分赋予黄铜金属材质，调整材质的反射率与粗糙度参数，还原铜质轴承受力件的金属光泽与厚重质感，基座与紧固件部分赋予灰铸铁材质，添加细微的磨砂纹理与哑光金属效果，区分不同零件的材质属性，让装配体的层次更加清晰。随后构建六角头螺栓与六角螺母的标准件特征，通过拉伸生成螺栓杆与六角头，添加螺纹装饰线还原紧固件的外观细节，按照装配约束关系将螺栓穿入基座的连接孔，配合螺母完成轴承座的锁紧装配，建模时对部分结构做透明化线框处理，既可以直观展示内部轴承的安装位置，也能清晰呈现螺栓贯穿基座、锁紧轴承外圈的装配关系，方便观察整体的配合逻辑。设计思路上以还原真实立式轴承座的支撑功能为核心，重点突出轴承座对传动轴的径向支撑作用，装配时严格遵循同轴度、平行度的配合要求，保证轴承内圈的回转中心与基座安装面平行，避免出现装配干涉问题；透明化的展示方式可以让观看者快速理解装配体的内部构造，无需拆解模型就能看清各零件的位置关系，适合用于机械结构教学、装配工艺演示等场景，模型的特征树逻辑清晰，各零件可单独编辑修改，方便后续根据实际轴径、安装尺寸调整参数，适配不同的传动支撑需求。
