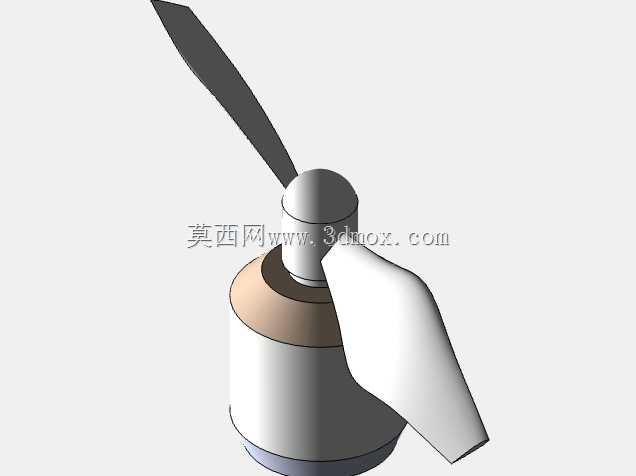

小型固定翼航模动力组螺旋桨结构设计

　　这套结构针对小型电动固定翼航模的前端动力输出场景设计，核心适配轻量级休闲飞行、入门练习类固定翼机型的推力需求，日常多用于航模爱好者自主组装、调试飞行平台时的动力端匹配，也可作为小型低速无人机验证平台的动力输出单元参考。从实际使用场景来看，这类动力螺旋桨结构需要兼顾低速下的推力转化效率与飞行过程中的动平衡稳定性，避免飞行过程中出现桨叶震颤、动力输出损耗过大的问题，同时还要匹配前端整流罩的安装弧度，减少飞行时的正面风阻。

　　设计过程中优先考虑了桨叶与电机轴的同轴度匹配，桨毂位置做了阶梯式的嵌套结构，能够直接套合标准规格的外转子无刷电机输出轴，不需要额外加装转接衬套就能保证装配后的同心度，减少高速旋转时的偏心震动。桨叶的翼型截面采用了低速航模常用的平凸翼型，从桨根到桨尖的弦长逐步收窄，扭转角也随半径变化做了梯度调整，保证不同旋转半径位置的桨叶截面都能保持合适的迎角，尽可能将电机输出的扭矩转化为轴向推力，避免桨叶局部出现失速导致效率下降。

　　整流罩部分采用了两段式的曲面结构，靠近桨根的位置做了圆弧过渡，能够顺畅引导来流沿机身侧面流过，减少桨根位置的气流紊流；整流罩下端的柱段结构可以直接卡入机身前端的电机座定位槽，安装时不需要额外做定位标记，就能保证整流罩与机身中轴线的重合度，降低装配调试的难度。桨叶的数量选择了两叶布局，相比三叶桨在同等直径下拥有更低的转动惯量，对于小功率电机来说更易驱动，也能减少飞行过程中桨叶碰到障碍物时的冲击载荷，降低炸机时电机轴弯曲的概率。

　　从安装边界来看，整套动力组的径向最大尺寸集中在桨叶旋转覆盖的圆面范围内，整流罩的柱段直径适配常规30-40mm级别的轻木、EPO泡沫固定翼机身前端，安装时只需要在电机座上预留对应四个固定孔位，就能完成整套动力单元的固定，不需要对机身前端做额外的切削修型。桨叶与整流罩之间预留了1.5mm的安全间隙，即使电机在大油门下出现轻微的轴向窜动，也不会出现桨叶剐蹭整流罩的问题，日常调试时不需要反复调整桨叶的安装垫片厚度。

　　结构细节上，桨叶根部与桨毂的连接位置做了加厚的圆角过渡，能够承受大油门急推时的拉力载荷，避免出现桨根断裂的问题；桨叶表面的曲面做了连续顺滑处理，没有明显的折角与台阶，3D打印或者注塑加工时都能顺利脱模，不需要做额外的表面打磨就能满足气动要求。整套结构的重量控制也针对小型航模做了优化，在保证结构强度的前提下尽可能削减了非受力位置的材料厚度，不会给机头位置增加过多的配重负担，减少飞行时为了配平重心额外添加的配重重量，间接提升整机的推重比。

　　实际飞行场景中，这套结构能够适配3S-4S锂电池供电的小功率外转子电机，在平飞阶段能够提供稳定的推力输出，巡航状态下的电机电流负载处于效率区间内，能够延长单次飞行的续航时间；做简单的特技动作比如横滚、小角度俯冲时，桨叶的动平衡表现稳定，不会出现异常的震动传递到机身，影响舵面的操控精度。日常维护时，只需要松开桨毂位置的紧固螺丝就能快速更换桨叶，不需要拆卸整个整流罩与电机座，外场飞行时如果出现桨叶磕碰损坏，能够在短时间内完成备件更换，减少外场调试的等待时间。
