龙门架式工业机器人集成作业工作站结构

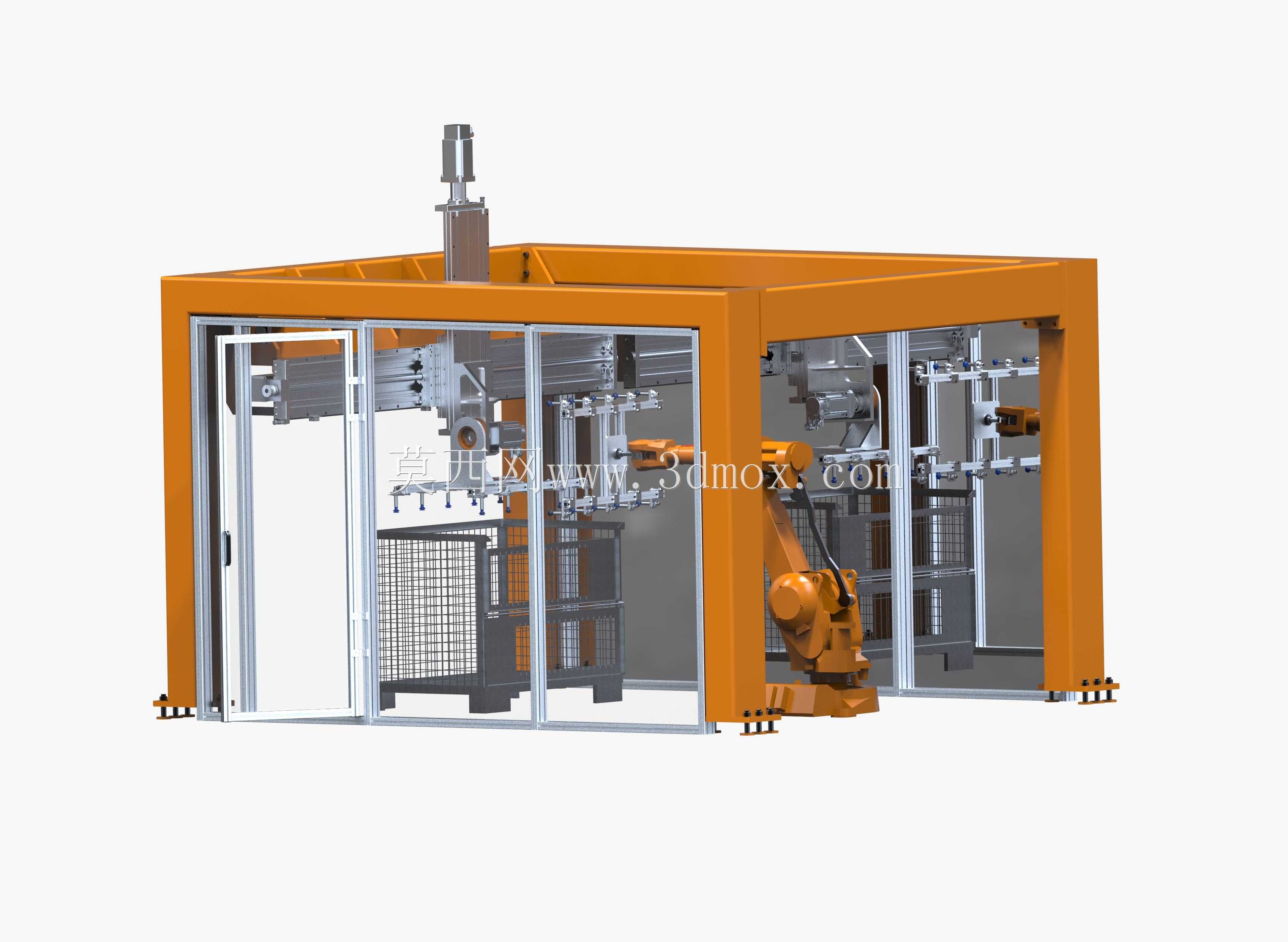

　　这套集成作业工作站的结构设计，核心围绕多工序协同作业的产线需求搭建，整体采用落地式龙门框架作为主体承载结构，框架主体采用矩形型钢焊接成型，底部设置带地脚安装孔的支撑脚，可直接通过膨胀螺栓固定在硬化车间地面，安装时需保证框架四个支撑脚的平面度公差控制在2mm以内，避免上部承载结构出现偏载变形。框架内部预留的作业空间可同时兼容多工位工装的排布，侧面配置的透明安全防护门采用铝型材边框加聚碳酸酯板的组合结构，防护门与框架之间设置安全联锁触发装置，一旦防护门被异常开启，整站动力回路会立即切断，避免作业过程中人员误入造成安全事故。

　　内置的六轴工业机器人采用落地式安装在框架内部的侧方工位，安装底座与地面预埋的安装板通过螺栓刚性连接，机器人的作业半径可覆盖框架内所有排布的工装工位，可完成工件的上下料、姿态调整、多工序加工作业等动作，机器人末端可根据实际工艺需求快换不同的执行器，比如夹爪、吸盘、加工主轴等，快换接口采用标准的工业机器人快换盘结构，气路与电路接口集成设置，更换执行器时无需单独排布管线。框架顶部预留的安装位可搭载额外的直线移栽轴或者辅助作业机构，比如视觉检测相机、涂胶阀、焊接枪头等部件，顶部的安装面预留了标准的T型槽与螺纹孔阵列，可根据不同的工艺需求灵活调整上部机构的安装位置，无需对框架主体进行二次加工。

　　从实际应用场景来看，这类工作站常布置在机加工产线的末端、装配产线的中段或者检测工序的前端，可替代人工完成重复性高、作业强度大、存在安全风险的工序，比如铸件的打磨去毛刺、零部件的涂胶装配、成品的外观检测与码垛等作业。设计过程中优先考虑了管线的排布合理性，所有动力线缆、气路管路都沿着框架的型钢内腔或者侧面的线槽排布，避免管线外露与机器人运动轨迹产生干涉，线槽的转弯处都设置了圆弧导向结构，避免管线长期弯折出现破损。防护门的开合方向采用外开式设计，开门后不会占用框架内部的作业空间，方便操作人员进入内部进行工装更换、设备维护与日常保养，门框周边设置了密封胶条，可减少作业过程中产生的粉尘、噪音向外扩散，改善车间的整体作业环境。

　　框架的侧面预留了物料进出的开口，可对接上游的输送机或者来料台，工件通过开口进入工作站内部后，由机器人完成抓取与后续作业，成品也可通过同一开口输送到下游产线，开口位置可根据产线的实际排布方向调整，框架的四个侧面都预留了对应的安装接口，无需改动主体结构即可适配不同方向的产线对接需求。整体结构的刚性经过校核，在机器人满负载全速运行的状态下，框架的最大形变量不超过0.5mm，可保证上部搭载的作业机构的定位精度满足工艺要求，支撑脚的位置还预留了调整垫铁的安装空间，当地面平整度不满足安装要求时，可通过调整垫铁对框架的水平度进行微调，无需额外加工安装基础。
