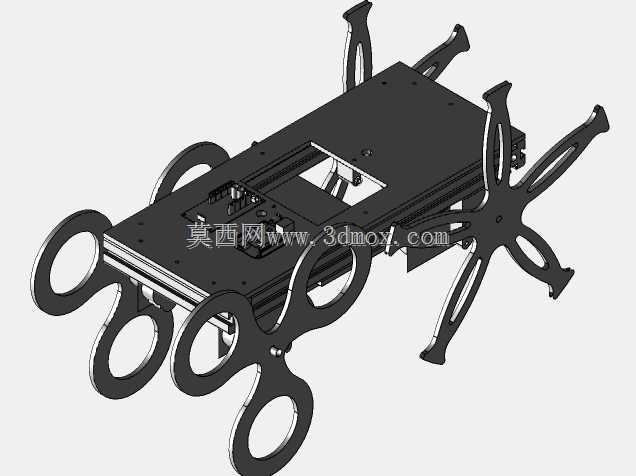

该移动平台的核心目标不是直接交付一台完整作业设备,而是搭建一套用于验证轮体几何构型与越障能力之间关系的试验载体。平台采用四轮式底盘布局,四个轮腿分别布置在承载平台四角,轮体并非传统圆形橡胶轮,而是由多段曲线轮廓构件组合形成的可变形轮结构。这种结构在平坦地面滚动时可保持近似圆形的连续接触轨迹,在遇到台阶、门槛、碎石或不连续地面时,轮体轮廓能够通过构件相对位置变化形成更大的支撑跨度和勾抓边缘,从而把单纯滚动转化为滚动与支撑跨越相结合的运动。

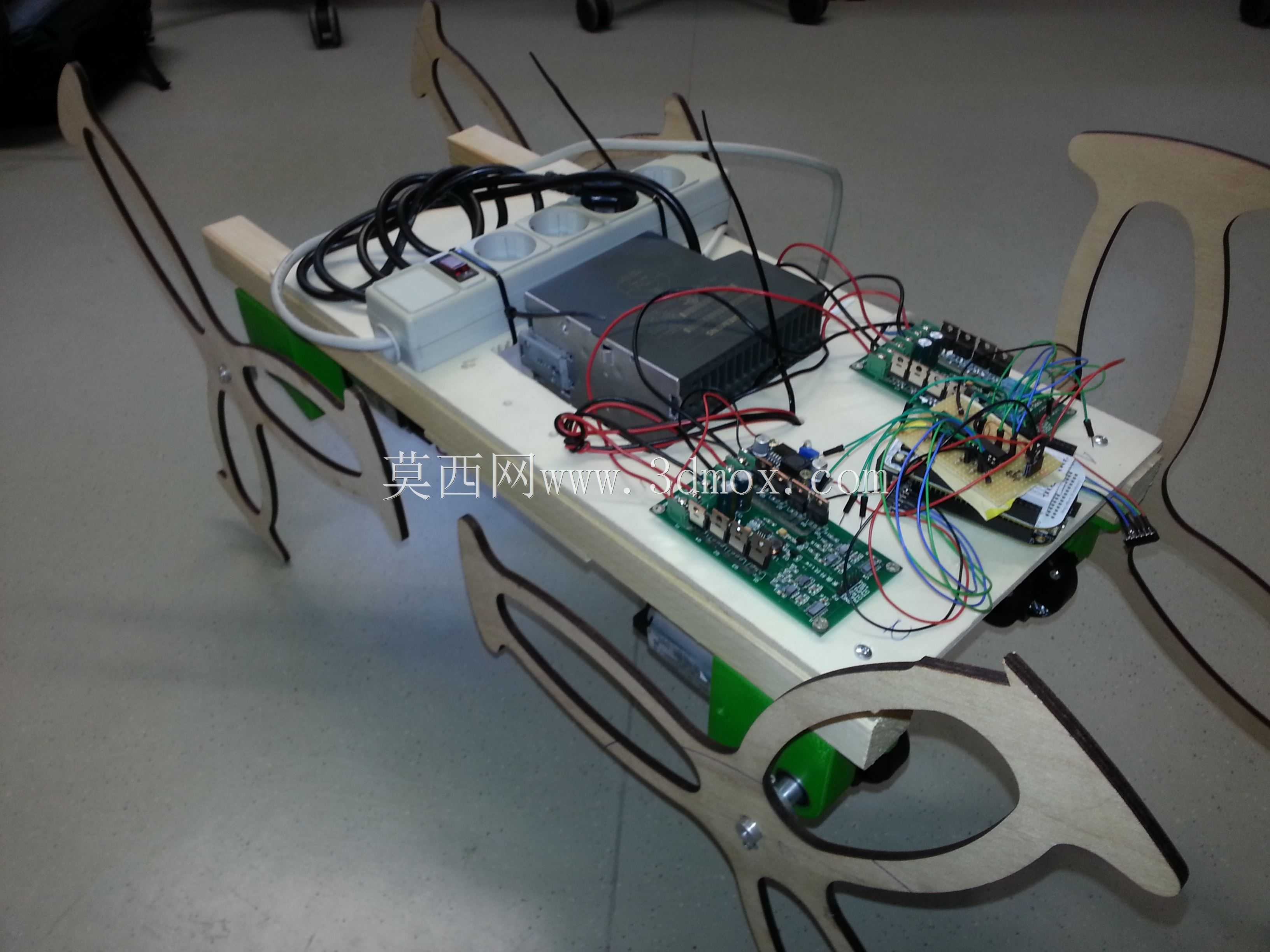

从实际使用场景看,这类机构更适合室内外低速巡检、狭小空间探测、楼层间短距离转运以及复杂地面通过性试验。与履带式方案相比,它在平整地面上的滚动阻力更小,转向时对地面的刮擦也更轻;与固定腿足式方案相比,控制复杂度又明显降低,不需要为每个关节规划复杂的落足点。平台中部预留了较完整的平板安装区域,可布置控制板、驱动模块、电源、传感单元以及外接任务载荷。现有结构中,电气元件以裸露方式安装在平板上,线束沿板面走向布置,这种方式便于试验阶段快速更换模块、测量信号和调整接线,也方便观察各部件在越障过程中的干涉情况。
设计思路上,轮腿构件采用薄板切割成型,轮廓带有明显的镂空和加强弯折形态。这样的处理一方面降低单件重量,减少驱动端需要克服的惯性负载;另一方面,曲线外轮廓在接触台阶棱边时能够形成多个潜在支撑点,避免单点受力造成滑移。轮腿与底盘之间通过绿色连接座和转轴形成运动约束,转轴位置决定了轮体展开与收拢时的有效半径,也直接影响越障高度。若转轴过于靠近平台外缘,越障时支撑稳定性会提高,但平台可用宽度被压缩;若过于靠近中心,则轮体在抬起阶段容易与底盘边缘或线束发生干涉。现有方案把连接座布置在平台四角下方,兼顾了轮腿摆动空间和中部载荷区面积。
承载平台采用近似矩形平板结构,边缘为直线边界,便于安装电池、驱动器、控制板和上层实验支架。平板上方的元件布局遵循重心居中原则:质量较大的电源和驱动模块靠近平台中线,控制板布置在侧方,接线端子和接口区域留出操作空间。对于爬楼或越障设备而言,重心高度直接影响前轮搭边、后轮推送以及整机倾翻临界状态。平台若继续叠加摄像头、雷达或机械作业模块,应优先把较重部件下沉到板面以下或贴近轮轴中心,而不是继续向上堆叠。
安装边界方面,四角轮腿在运动过程中会向外侧和下方扫过一定空间,因此底盘四周不能布置过低的外伸支架。平板下方与轮体摆动区之间必须保留安全间隙,尤其是线束扎带、传感器支架和紧固件端部不能进入轮腿闭合轨迹。平台前后方向需要给越障时的俯仰动作留出余量,前部外伸件若过低,在搭台阶瞬间会先于轮体碰撞踏步立面;后部元件则要防止后仰时触地。轮体构件的连接孔位、转轴直径和锁紧方式应按重复拆装需求设计,试验阶段经常需要更换不同轮廓的轮片,孔位一致性比单纯追求外观平整更重要。
从功能特性看,该平台最有价值的部分在于把轮形几何、通过性和底盘稳定性放在同一套实体系统中验证。圆形轮在连续硬地面上效率高,但面对垂直障碍能力有限;腿式结构越障强,却带来控制、成本和维护难度。可变形轮方案试图在两者之间取得折中:平路保持轮式高效率,障碍段利用轮廓变化获得类似腿的支撑能力。对于结构设计人员来说,建模时不能只画静止装配状态,还要检查轮片旋转到不同相位时与底盘、紧固件、线束和载荷的最小间隙;对于选型人员来说,驱动轮扭矩、转轴耐磨性、轮片材料韧性以及电池重心位置都比单纯追求整车尺寸更关键。该模型可作为轮式越障底盘、变形轮机构和小型移动机器人教学验证的结构参考。
