3D打印机水冷循环微型水泵结构

　　这套结构面向桌面级FDM设备的挤出端温控改造场景，核心解决高流量耗材长时间打印时，热端热量沿喉管向上传导导致的耗材提前软化、堵头、挤出打滑等问题。在实际装机中，它通常串接在水冷头、外置散热排与储液腔体之间，形成封闭的低压循环回路，相比风冷方案，能够把热端温度波动控制在更小范围内，同时降低喷头附近的风扇振动与气流扰动，对薄壁件、高精度悬空结构的成型稳定性有明显帮助。

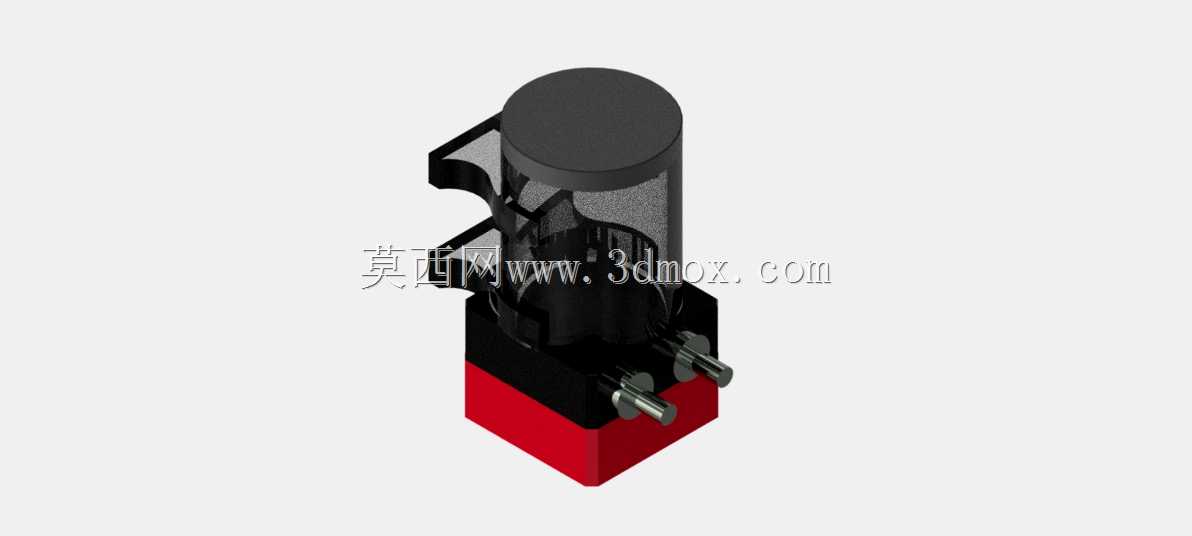

　　从结构拆分来看，下部红色块体为动力与安装基座，内部预留泵芯安装腔、走线槽及两个侧向流体接口。接口采用金属快插式端头，轴线与基座侧面垂直，方便在有限的机架空间内连接软管；端头伸出长度经过控制，既保证插管后的夹持强度，又不会在设备运动时与相邻的型材、拖链或同步带发生干涉。基座底部为平整安装面，可直接通过螺钉固定在打印机框架侧板、背板或独立电控仓内，安装孔位按照常见20系列铝型材的槽间距做适配，不需要额外加工复杂转接板。

　　上部黑色圆柱段为储液与排气腔体，透明侧壁用于观察液位与流体状态，能够在加注冷却液时直接判断腔内是否残留气泡。腔体顶部设置圆形端盖，端盖与筒壁之间保留密封配合面，既方便后期加注、排空与维护，也能在循环过程中维持稳定的腔内压力。腔体侧面带有镂空支架结构，该结构并非单纯装饰：一方面减轻整体重量，降低随喷头运动时的附加惯量；另一方面形成流体缓冲空间，抑制泵芯启停瞬间产生的水锤与压力脉动，使进入水冷头的流量更加平稳。

　　设计思路上，这套水泵没有采用大体积工业泵的布局，而是把动力单元、储液单元与安装接口压缩在紧凑空间内，适配桌面设备对体积、重量与安装边界的苛刻要求。整体外轮廓在竖直方向呈下宽上窄的阶梯形态，下部基座承担主要固定与接口功能，上部圆柱腔体向上延伸，这种布局使重心落在安装面附近，即使固定在运动横梁上，也不会因重心过高带来额外振动。侧向接口位于基座中下部，管路接入后走向贴近安装面，软管弯曲半径更容易控制，避免折管造成流量衰减。

　　在安装边界方面，需要重点关注三个方向的空间预留。竖直方向上，圆柱腔体上方要留出开盖与加注液体的操作空间，不能紧贴机架上板或走线槽；水平方向上，两个金属接口外侧要预留软管插拔与手指操作的距离，若布置在型材内侧，应确认接口中心线到相邻壁板的距离大于接头长度加软管弯曲半径；基座底部与安装面之间建议保持平整贴合，若安装板存在焊缝或凸起，需通过垫片调整，避免泵壳受附加应力导致接口错位或密封失效。

　　流体性能匹配方面，该结构适合低阻力、小流量的闭环水冷回路。泵芯提供的压头不需要过高，但流量连续性要求较高，因为3D打印机水冷头内部流道狭窄，气泡或流量脉动会直接反映为热端温度波动。建模时需要重点处理基座与腔体之间的配合面、接口与泵壳之间的密封槽，以及内部流道的过渡圆角；尖角与突变截面会增加局部阻力，也容易在排气时形成气团滞留。对于结构工程师而言，在复刻或改型时，可先依据装机位置确定安装孔与接口方向，再反向调整储液腔体高度和支架镂空形式，而不是先确定外形再勉强适配管路。

　　在实际选型与装配验证中，还要考虑介质兼容性。封闭回路通常使用去离子水或专用冷却液，泵壳、接口、密封圈与软管材料需长期耐受对应介质，避免溶胀、开裂或析出杂质堵塞水冷头微通道。金属接头与塑料壳体的配合处要控制同轴度，过松会产生渗漏风险，过紧则会造成壳体局部应力集中，在长期振动环境下可能出现微裂纹。走线方面，泵体供电线应从基座侧方引出并沿机架固定，避免散落在运动部件附近；若水泵随喷头一起运动，线缆还需纳入拖链管理，计算反复弯折寿命。

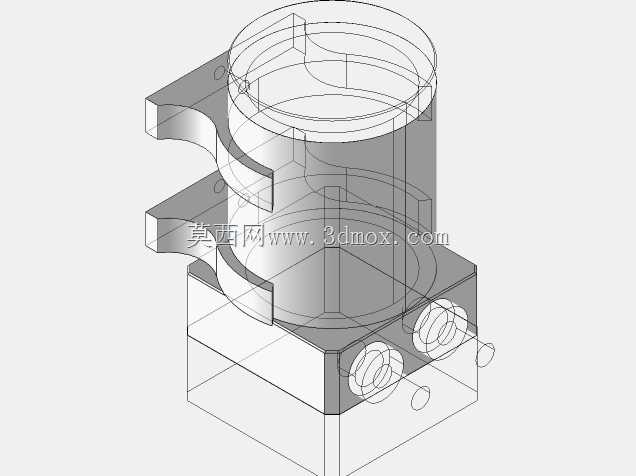

　　从三维建模角度看，该模型适合用于验证水冷回路布局、安装干涉与维护空间，而不是只作为外观件展示。上部透明腔体、黑色支架与红色基座形成清晰的功能分区，工程师在装配体中可以直接剖切检查内部流道、接口位置和密封结构，也能据此导出工程图标注安装尺寸。对于需要改造打印机散热系统的设计人员，这类紧凑泵体结构能够直接作为方案参考，帮助在有限机架空间内完成储液、泵送、连接与固定的一体化布置。
