咖啡机用ULKA微型电磁振动水泵结构

　　这款微型电磁振动泵常见于半自动与全自动浓缩咖啡机内部，布置在水箱、锅炉或加热块之间的流体管路上，承担把常温水从水箱吸入并以稳定压力压入加热系统的任务。它不是普通离心式水泵，而是依靠电磁线圈产生交变磁场，驱动内部柱塞做高频往复运动，再配合单向阀完成吸水与压水，因此体积小、瞬时压力建立快，特别适合对安装空间和响应速度都比较敏感的小型饮品设备。

　　从整机集成角度看，这类泵的价值不只在于“能抽水”，还在于它决定了萃取前的供水节奏。咖啡机在启动萃取、蒸汽切换或自动清洗时，控制器通过给泵通电来建立水路压力；泵的前端通常接水箱或滤水器，后端经安全阀、流量计、加热模块再到冲泡头。由于泵体本身带有明显的振动特征，设计时不能把它完全刚性锁死在薄钣金上，否则电磁往复产生的脉动会直接传到外壳，表现为整机噪声放大、台面共振，甚至使紧固件长期受微振影响而松动。比较成熟的做法是在泵体与支架之间加入橡胶减振垫或弹性卡箍，让泵有少量受控位移，同时管路采用耐温软管连接，避免硬管把振动继续传递到锅炉和冲泡组。

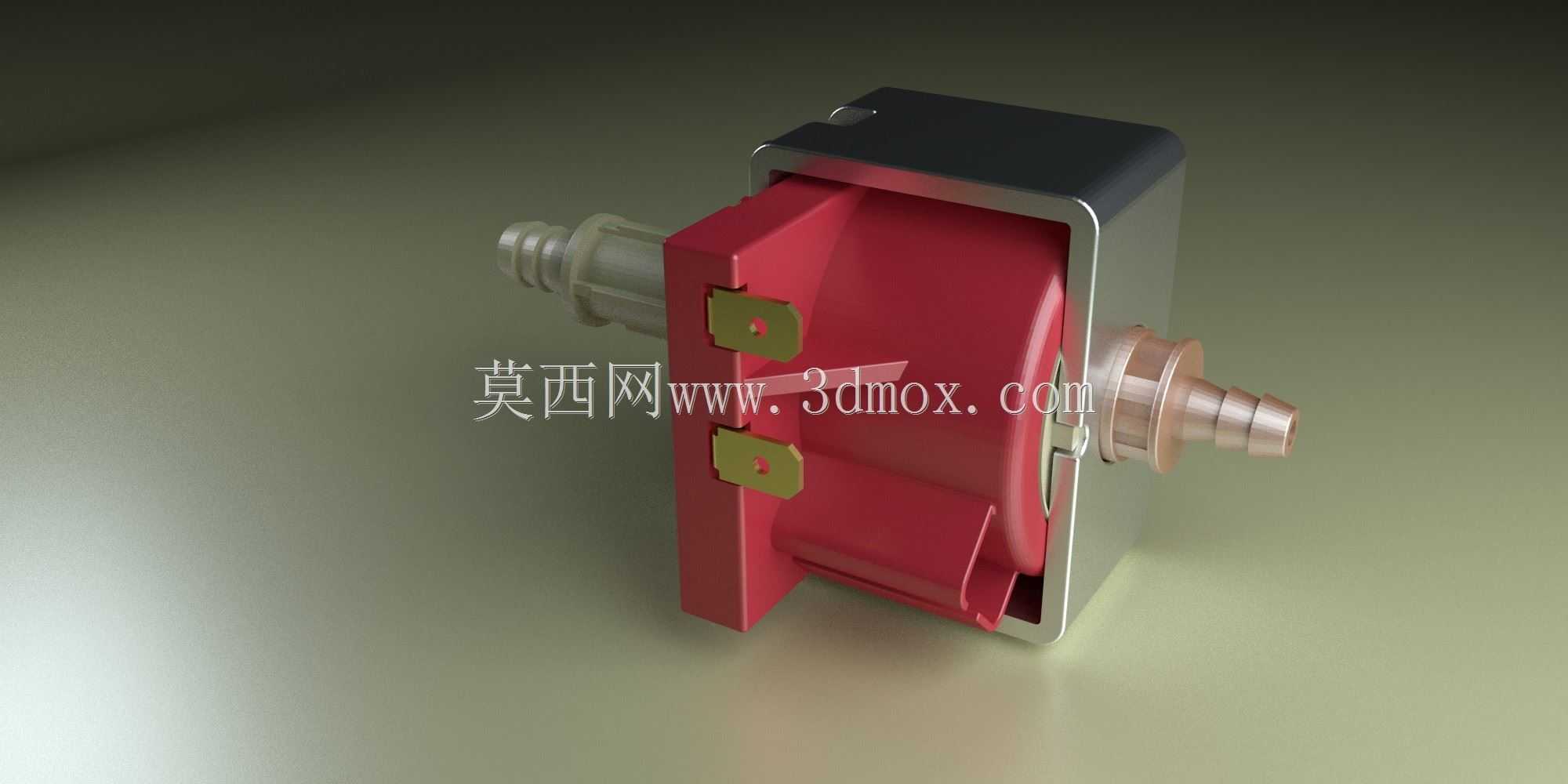

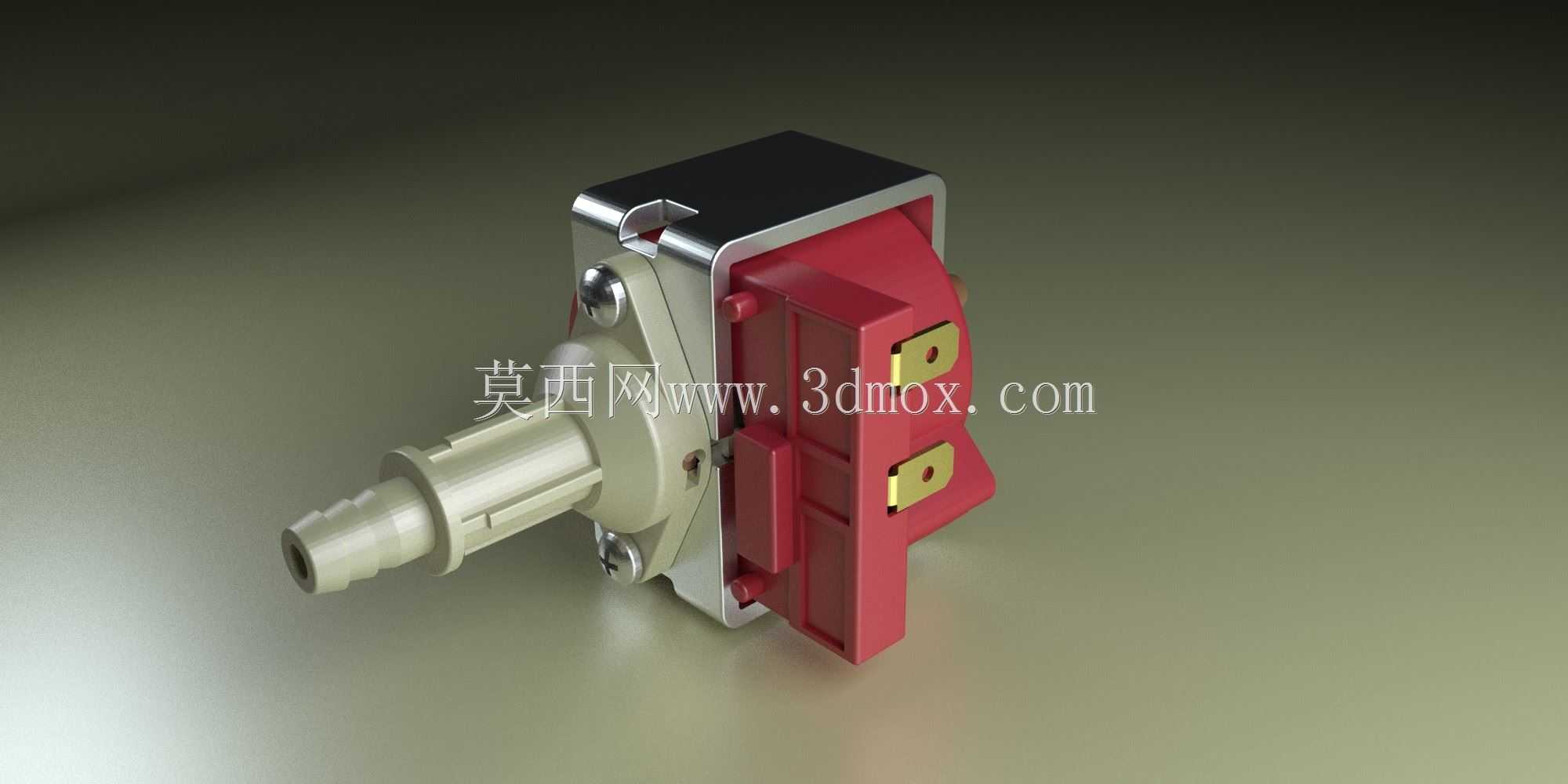

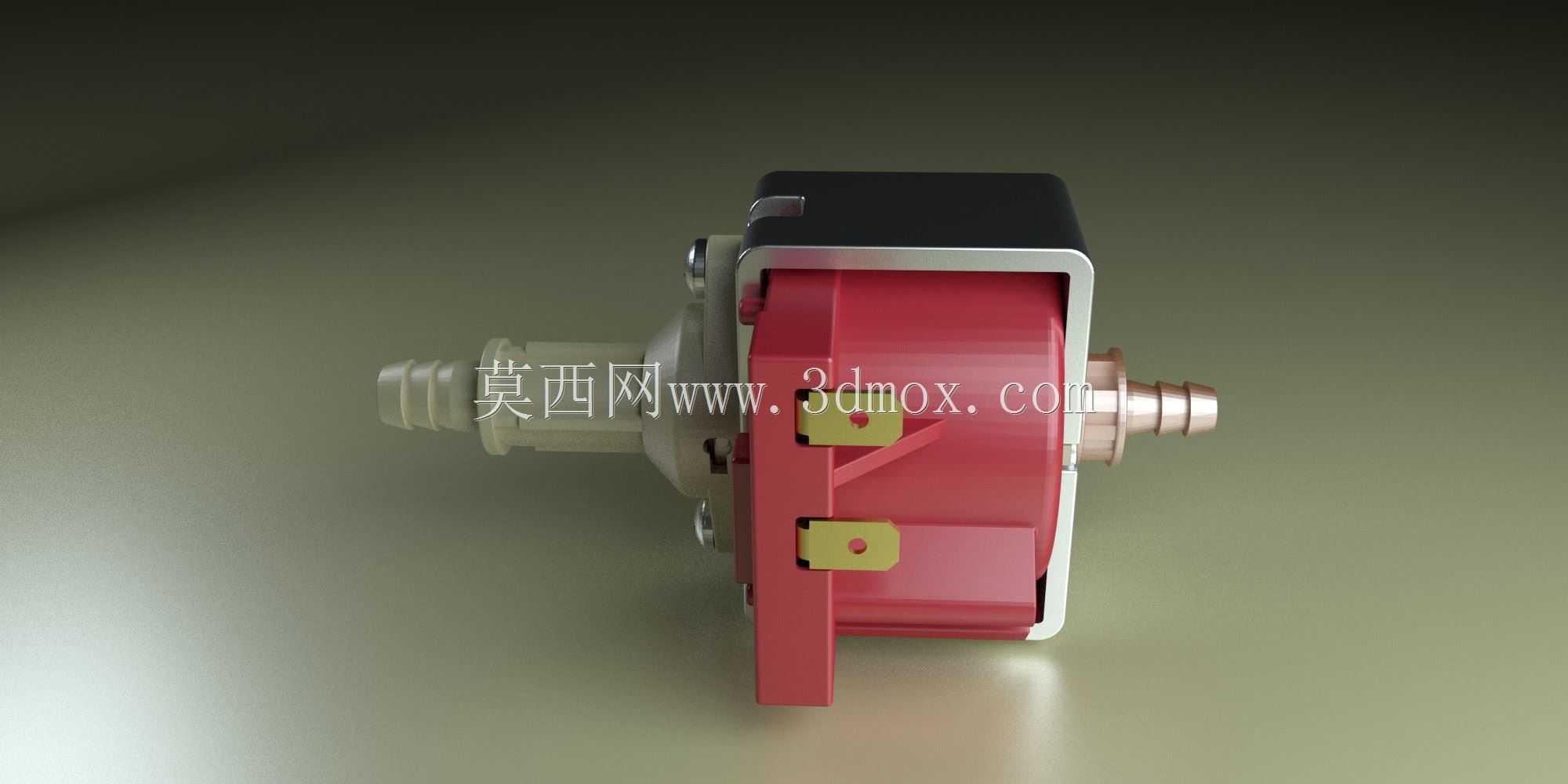

　　模型呈现的外形具有典型的电磁泵布局：一端是带阶梯状接口的出水或进水接头，用于插接食品级硅胶管；中部是金属框架与紧固螺钉，负责承受柱塞往复运动带来的内部载荷；另一端是红色绝缘线圈壳体，上面设置两个接线端子，用于与控制板或电源回路连接。金属外壳既承担结构定位，也为磁路提供闭合路径，因此在三维建模时不能只把它当作外观罩壳处理，螺钉孔位、端子避让区、线圈包封厚度以及框架折弯边都会影响实际装配。

　　在安装边界方面，这类泵通常不是靠底面大面积贴合，而是通过侧面支架、抱箍或端部螺钉固定。布置设备内腔时，需要同时预留三类空间：第一是流体接口的插拔和软管折弯半径，接口周围不能紧贴其他零件，否则装配时手指和管夹无法操作；第二是接线端子的电气间隙，端子附近应避免裸露金属边靠近，并预留线束走线与压接端子的位置；第三是泵体自身的振动包络，橡胶减振件在工作时会产生小幅位移，模型装配体中应把这部分动态间隙考虑进去，而不是只按静止状态做零间隙贴合。

　　功能特性上，电磁振动泵适合间歇工作制而非长时间连续运转。它能在短时间内提供浓缩咖啡所需的较高压力，但流量并不大，这与意式萃取要求“少量水在稳定阻力下通过粉饼”的工艺相匹配。若用于其他小型液体输送场景，也应关注介质清洁度、温度范围和管路背压；颗粒杂质会加剧单向阀密封面磨损，过高温度会影响线圈绝缘和密封件寿命，而管路憋气则可能导致泵体空载振动、噪声异常。因此在结构设计阶段，泵的前后位置通常会配合排气、泄压和过滤结构一起考虑，而不是孤立选型。

　　从建模思路看，重建这类产品时应先抓住三个基准：轴向柱塞中心线、线圈安装面和管路接口轴线。进水接头的外圆阶梯、端部倒角和倒刺结构要按实际软管密封需求表达，不能简化成光滑圆柱，否则后续装配软管卡箍时会缺少定位依据。红色线圈部分要体现端子嵌件、壳体加强筋和与金属框的配合边界；金属框架则需准确表达折弯、铆接或螺钉连接区域。对于设备工程师而言，这些细节决定了泵能否顺利落入支架、端子是否会与外壳干涉，以及售后更换时是否需要拆卸周边大量部件。

　　在实际咖啡机布局中，泵的位置还会影响维修性。靠近水箱一侧布置有利于缩短吸水管路，降低吸入阻力；靠近加热块一侧则能缩短高压水路，但需要考虑热量辐射对线圈寿命的影响。若设备同时具备萃取和蒸汽功能，泵与锅炉、电磁阀、流量调节装置之间的相对位置还要兼顾水管走向和线束固定。好的三维结构不应只追求视觉紧凑，而要让泵在工作时有减振空间、在装配时有工具空间、在维护时有拆卸空间。

　　总体而言，这款微型电磁振动泵是典型的功能集成件：电磁驱动、柱塞增压、单向阀配流和减振安装被压缩在很小的壳体中。理解它的应用场景，不能脱离浓缩咖啡萃取的压力需求；理解它的结构，也不能只看外观曲面，而要把流体接口、电气端子、固定方式和振动隔离一起纳入设备级设计。
