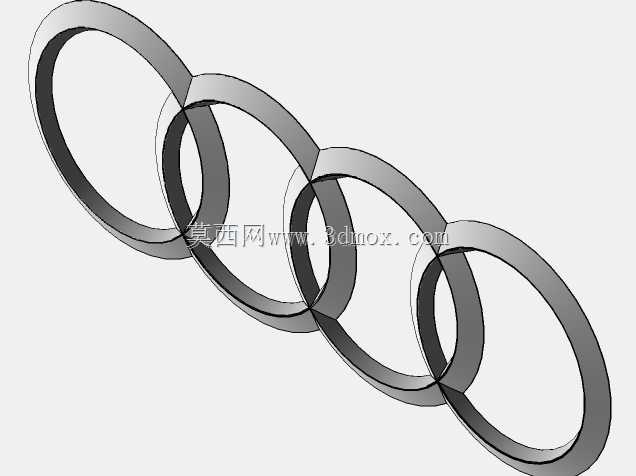

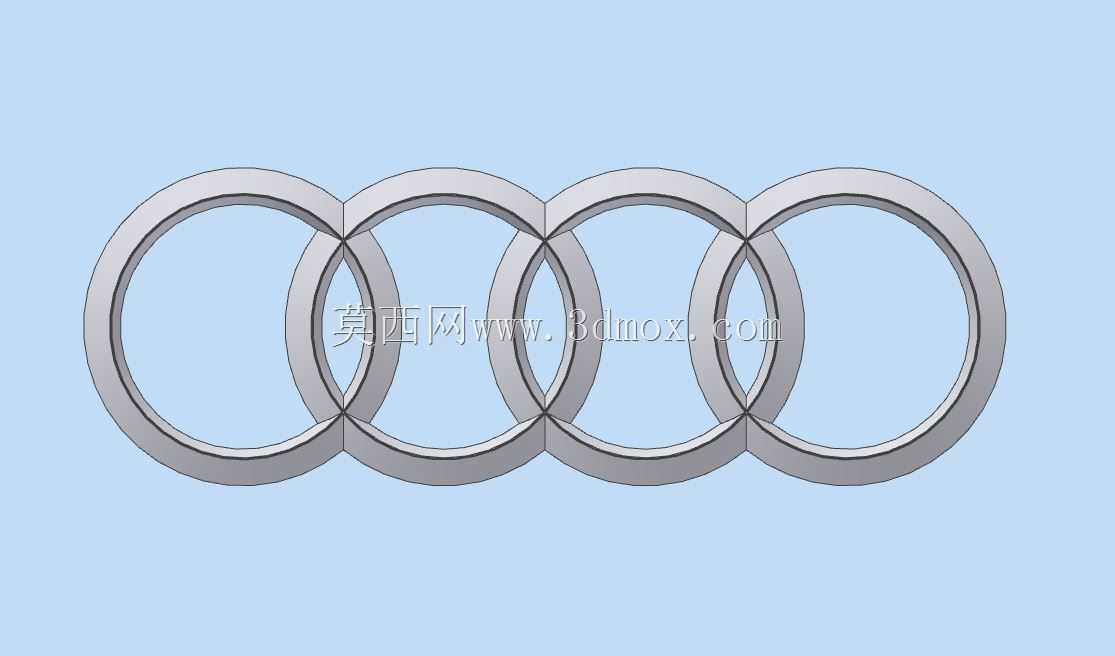

奥迪50mm金属徽标立体造型设计

　　这个徽标模型的核心不是复杂机构，而是品牌识别符号在实体部件上的精确落地。四环相扣的形态看似简单，真正进入结构设计阶段后，环体截面、搭接关系、表面连续性和安装边界都会直接影响成品质感。模型以50mm外径作为整体控制尺寸，适合用于方向盘盖板、翼子板铭牌、内饰装饰件、展示道具或小比例展车模型等场景。在这些位置，徽标既要保持远距离可识别，又不能因体积过大破坏周边曲面的协调性。

　　从造型逻辑看，四环并非四个独立圆环简单并列，而是通过相邻环体交错形成连续的视觉整体。设计时需要先确定单环中心距、环体宽度和厚度，再处理交叠区域的边界。若只做表面贴图，交叠处会显得扁平；实体建模则必须明确前后层次，使每一处穿插都符合金属冲压或机加工件的视觉习惯。环体截面采用均匀过渡的圆弧，能够在光照下形成稳定高光带，这也是镀铬或抛光金属标识常见的表现方式。

　　实际装车或装件时，徽标背面通常需要预留定位柱、背胶平面或卡扣槽。该模型把主体外形控制在较小边界内，便于后续根据安装基材增加固定结构。对于平面安装，背部可设计为平整贴合面；对于曲面安装，则需要在不改变正面识别轮廓的前提下，对背部进行局部随形切除。50mm的规格属于紧凑型标识，适合布置在曲率变化不大的区域；若安装面弧度过大，应优先保证四环中心区域贴合，边缘可通过薄型唇边或胶层补偿。

　　在材料选择上，这类徽标常见ABS电镀、铝合金加工、锌合金压铸或不锈钢蚀刻。不同工艺会影响圆角最小半径和壁厚设定：塑料电镀件需要避免尖角，防止镀层堆积；金属机加工件可获得更锐利的边线，但成本更高；压铸件则要考虑拔模斜度和背面加强筋。模型在环体厚度上保留了实体感，没有做成薄片，因此能够同时支持渲染展示和后续工艺评审。

　　结构工程师拿到这类模型后，通常会先检查四环交叠处是否存在非流形几何或碎面，因为这些问题在导入CAM或做模具分型时容易造成失败。其次要确认外轮廓直径、环宽和中心距是否符合品牌规范。徽标类零件对尺寸偏差敏感，哪怕只有0.2mm的中心距误差，也会让四环看起来松紧不一。表面处理阶段还要考虑镀层厚度对最终尺寸的影响，尤其是外露边缘和交叠阴影区。

　　从应用角度看，该模型不仅可作为整车外观件，也可用于展台背景墙、维修替换标识、定制内饰贴片或教学案例。用于展示渲染时，重点在于金属反射率、环境贴图和倒角高光；用于生产准备时，则要进一步补充背部安装柱、定位缺口、料厚和圆角。当前模型把正面品牌形态表达得比较完整，环与环之间的比例稳定，搭接位置清晰，能够作为后续详细设计的基础。

　　在三维建模过程中，建议先以草图约束四个圆心和单环外径，再用统一截面扫掠生成主体，最后对交叠区域进行布尔合并与边线整理。这样做的好处是参数关系明确，后期若需要调整为60mm、70mm或其他规格，只需修改少量尺寸即可派生。徽标类设计虽然没有运动部件，但对曲面质量、对称性和工艺可行性的要求并不低，任何一处截面不均都会在金属反光下被放大。

　　安装边界方面，除了正面50mm轮廓，还需要在背部预留胶位或柱位空间。若采用背胶固定，背部平面应避开表面纹理，保证胶带完整接触；若采用热熔柱，则柱径和柱高要与基材孔径匹配，并在徽标背面留出沉台，避免装配后局部顶起。对于需要拆卸维修的位置，优先选择卡扣或定位柱加螺钉的组合；对于永久性装饰面，背胶结构更简洁。

　　总体而言，这个奥迪四环徽标模型围绕小尺寸品牌标识的实体化需求展开，外形比例、环体厚度和交叠关系都服务于金属质感呈现。它既可作为外观方案验证的视觉模型，也可作为结构细化、工艺评估和安装设计的起点。
