BarkasB1000滑门门锁锁扣钣金结构设计

　　该零件作为Barkas B1000车型侧滑门的锁止啮合座，承担车门闭合后的锁舌卡合定位功能，是侧滑门启闭系统中直接决定锁止可靠性的核心受力件。日常使用场景里，侧滑门沿车身侧导轨完成横向滑移后，锁体伸出的锁舌会卡入该零件中部的开口槽内，配合锁体内部的棘爪结构完成车门锁止，避免车辆行驶过程中车门意外滑移开启，同时在车门闭合状态下限制车门的横向、纵向窜动，抵消车辆颠簸、加减速过程中车门产生的惯性冲击力。

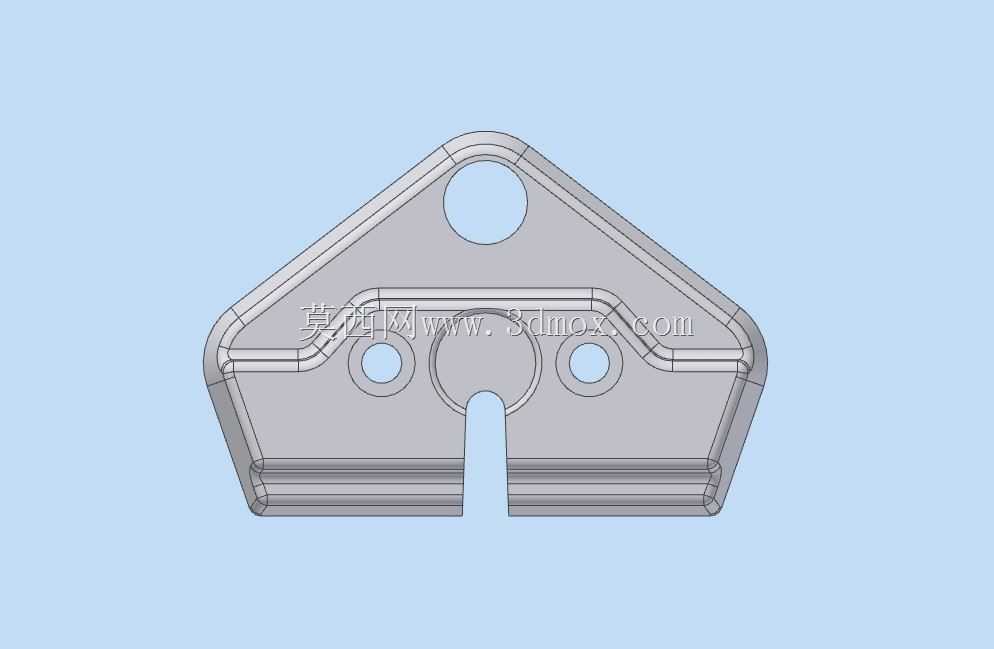

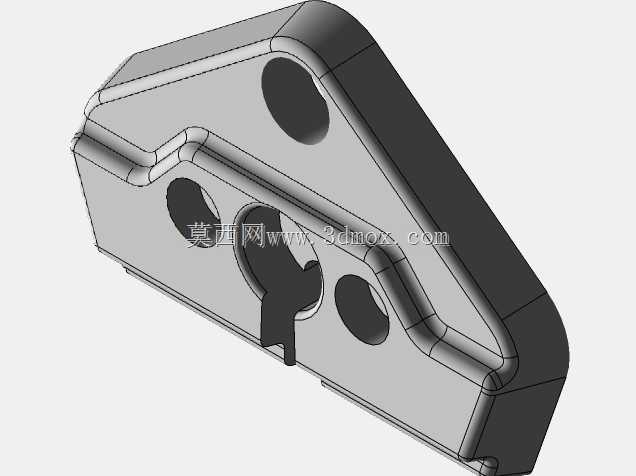

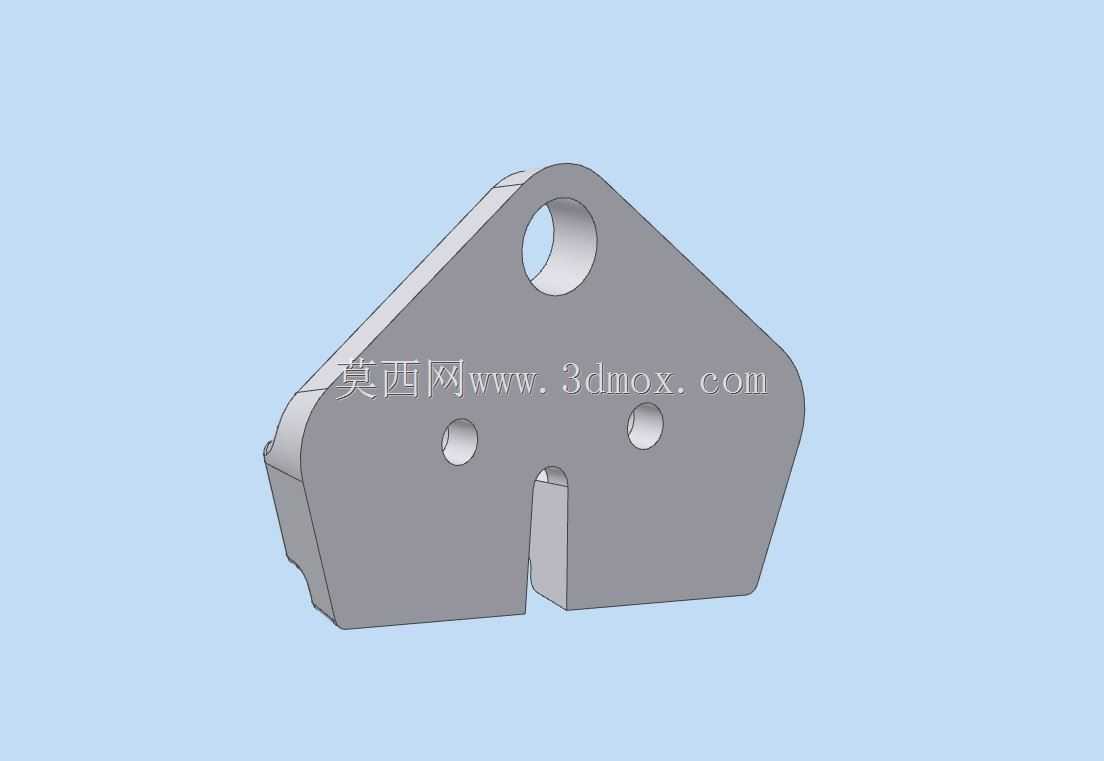

　　从结构受力维度拆解，该零件采用一体化钣金冲压成型工艺，整体轮廓为适配车门侧围安装空间的五边形切角结构，顶部预留的大直径通孔为主安装定位孔，用于穿入固定螺栓完成零件与车身侧围钣金的预装定位，两侧对称分布的两个小孔为辅助紧固孔，三点式的孔位布局可完全抵消锁舌啮合、脱出过程中产生的扭转力矩，避免长期使用后零件出现松动偏移。零件中部的U型开口槽为锁舌啮合工作区，槽口边缘做了卷边强化处理，一方面提升槽口的抗剪切、抗挤压能力，抵消锁舌反复撞击产生的接触应力，另一方面可在锁舌进入槽口时起到导向作用，降低车门闭合时的对位精度要求，即便车门存在小幅装配偏差，锁舌也可沿卷边斜面顺利滑入啮合位。

　　零件的外轮廓边缘全部做了圆角包边处理，没有裸露的锐边毛刺，既可以避免装配、维修过程中划伤操作人员，也能减少应力集中问题，提升钣金件的抗疲劳寿命。零件底部的两道平行压筋为结构强化特征，在不增加板材厚度、不额外增加零件重量的前提下，大幅提升零件整体的抗弯刚度，避免锁舌强力撞击时零件出现弯折变形。整个零件的安装边界完全贴合车身侧围的内钣金曲面，背部的成型轮廓与车身钣金的型面完全匹配，装配后可完全贴合安装面，不会出现局部悬空、紧固后零件翘曲的问题。

　　设计过程中首先需要匹配锁体锁舌的运动行程与截面尺寸，U型槽的宽度要比锁舌厚度预留0.2至0.3毫米的活动间隙，间隙过大会导致车门锁止后旷量过大，行驶过程中产生异响，间隙过小则会出现锁舌卡滞、车门无法正常闭合的问题。其次三个安装孔的位置度需要严格控制，主定位孔与两个辅助孔的中心距公差需控制在±0.1毫米以内，保证零件装配后啮合槽的中心与锁舌的运动轨迹完全重合。板材厚度的选型需要结合车门的抗冲击要求计算，通常选用1.5至2毫米厚度的冷轧钢板，成型后经过表面镀锌处理，可应对车身侧围内部的潮湿、多尘环境，避免长期使用后出现锈蚀卡滞的问题。

　　在整车装配工序中，该零件属于车门系统的预装配套件，在车身焊装完成后的总装工序中，先通过主定位孔完成零件的初定位，再拧入两侧辅助紧固螺栓，完成固定后需要反复启闭侧滑门验证锁止啮合的顺畅度，检查锁止后车门是否存在旷量、异响。售后维修场景中，该零件属于易损耗部件，当长期使用后出现槽口磨损变形、固定孔位滑牙、表面锈蚀等问题时，可直接拆卸螺栓完成更换，不需要对车身钣金做二次加工，互换性较强。

　　从结构设计的合理性来看，该零件没有多余的冗余结构，所有轮廓、孔位、压筋特征都直接服务于安装定位、受力强化、锁舌导向的实际功能，冲压工艺性良好，所有成型特征都可通过一套连续冲压模具完成加工，生产效率高、成本可控，完全适配商用车大批量量产的需求。零件的对称式结构设计也降低了模具的复杂程度，成型过程中材料流动均匀，不会出现局部拉伸破裂、起皱的工艺缺陷。
