立体声插头插座卡口式快速锁定连接结构

　　该结构针对常规3.5mm立体声插头在振动、拉扯工况下易松脱的问题，采用卡口旋锁方式实现插头与插座之间的快速接合与可靠锁定，核心目标是在保留普通音频接插件插接便利性的同时，提升连接保持力，避免信号瞬断。

　　从实际使用场景看，这类带锁连接可用于便携测试设备、小型音频采集模块、工业现场传感信号转接、桌面原型装置以及需要频繁插拔但又要求连接稳定的电子单元之间。普通无锁插头完全依靠插片与插孔之间的弹性接触维持位置，当设备随工装移动、线缆被意外刮碰或周边存在持续振动时，插头容易出现半插入状态，引发声道缺失、接触噪声甚至完全断开。卡口锁的作用就是在插接完成后，通过插头外周的锁止结构与插座侧的配合件形成轴向约束，使接触面不会因外力牵拉而脱离。

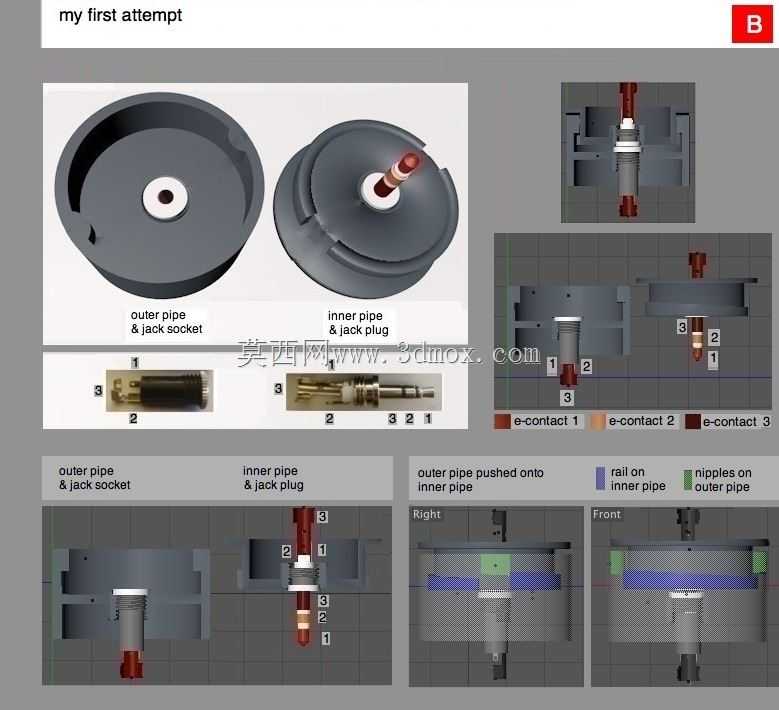

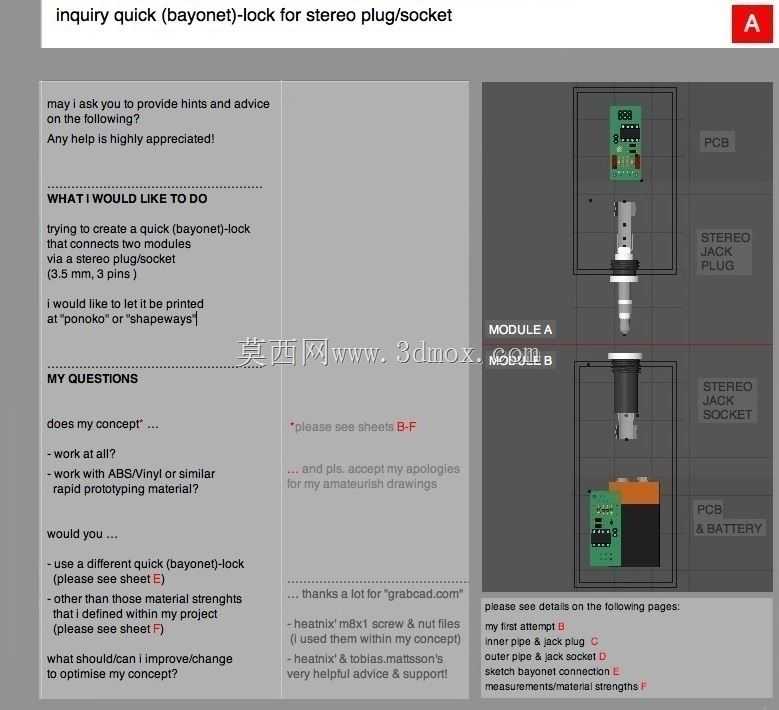

　　结构上可分为插头侧、插座侧以及安装载体三部分。插头保留3.5mm三段式立体声接触极，分别对应左声道、右声道与公共回路；外部增加卡口配合壳体，不改变原有音频触点的基本定义，因此与常规立体声插孔在电气功能上具有一致性。插座侧除内部标准插孔簧片外，还设置与卡口对应的限位区域，插入后通过小幅旋转或推入卡合，使凸起进入锁止位，形成明确的到位反馈。模型中展示了两种模块布置方式：一种将插座直接布置在PCB边缘，用于板载音频输入输出；另一种将插座与电池、电路板共同集成在小型壳体内，适合独立式外接模块。

　　设计思路的重点在于平衡“快速操作”和“锁止可靠”。若采用螺纹连接，虽然固定牢固，但拆装速度慢，且在空间狭小处旋转操作不便；若完全依赖卡扣直插，又可能因磨损导致保持力下降。卡口结构通过短行程旋转完成锁定，操作者只需一次推入加小角度转动即可确认连接，拆卸时反向操作即可退出，适合需要反复连接的调试场合。壳体上的导向特征能够防止插头错位插入，锁止位设置止挡，避免旋转过度造成内部触点偏磨。

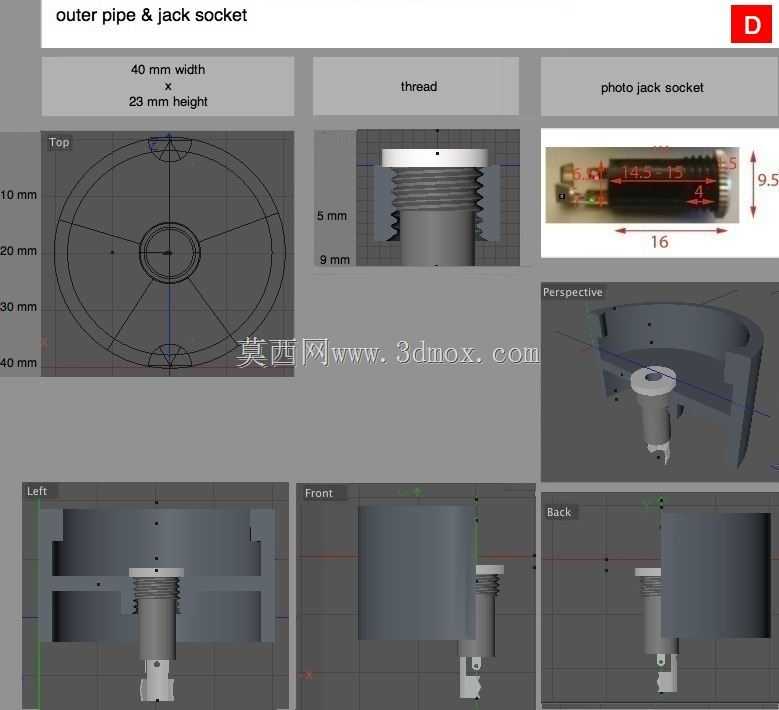

　　从安装边界看，插座在PCB上的占用区域需要同时容纳音频插孔本体、外部锁止壳体以及焊盘空间。模型中插孔采用直插式焊接脚，布局时应在插孔前后预留线缆插拔与手部操作空间，两侧留出卡口旋转所需的安全距离，避免相邻高元件干涉锁套运动。插头侧线缆出口方向应与设备面板保持合理弯曲半径，过近的弯折会在卡口处产生持续侧向力，长期使用会加剧插孔簧片偏心磨损。面板开孔尺寸不能只按音频插头直径计算，还需覆盖外部锁套的最大外径，并保证锁套在插入、旋转过程中不与面板边缘摩擦。

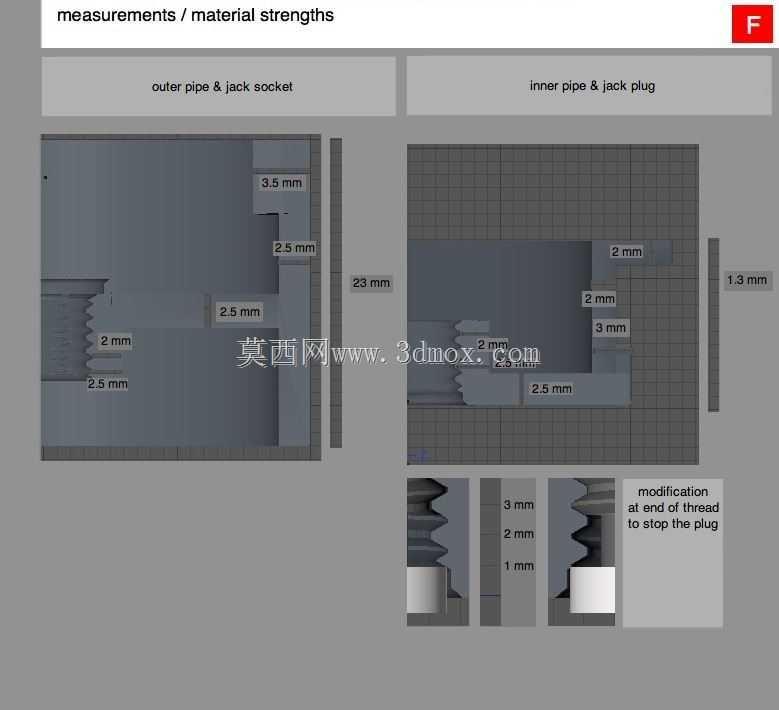

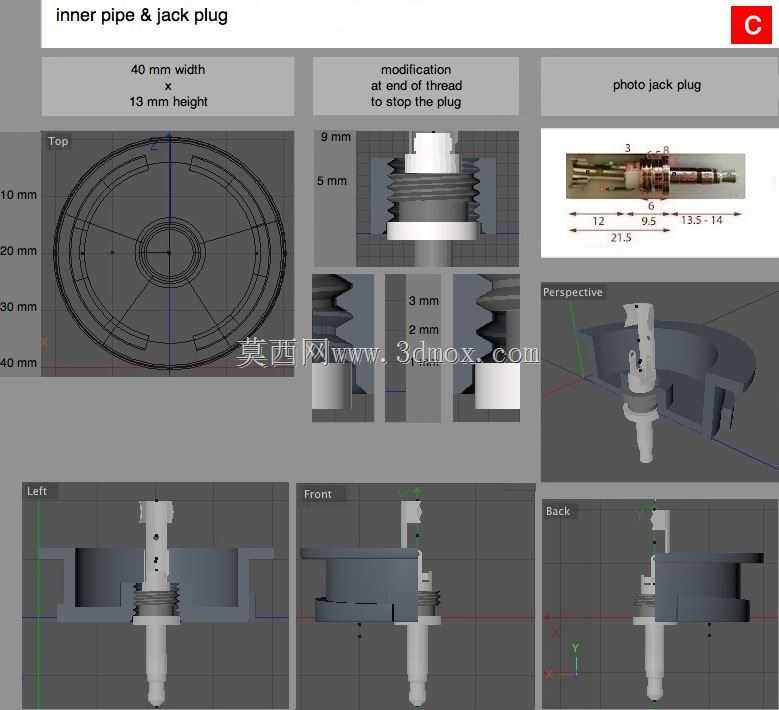

　　外形尺寸方面，插头前端接触段仍遵循3.5mm立体声插头的典型直径与极间绝缘距离，外部锁止壳体直径大于普通插头外壳，因此设备外壳或保护罩上的让位槽需按最大外轮廓设计。插座本体高度方向要考虑PCB到面板的距离：若面板离板较远，应通过壳体凸台或套筒补偿间隙，使插座入口与面板外表面基本齐平，防止插头插入后出现悬臂。模型中PCB与电池并置的方案说明，在紧凑腔体内部，音频插座不应紧贴电池布置，一方面要避免电池膨胀挤压插孔，另一方面也要给焊脚和走线留出绝缘距离。

　　功能特性上，该结构的价值并不在于增加新的电气通道，而在于提高既有立体声连接的机械稳定性。卡口承担机械锁定，音频插针承担信号传输，两者分工明确。接触区域仍依靠插孔内弹性簧片夹紧插头圆柱面，锁止结构只限制插头轴向退出，不直接参与导电，这样可以避免机械磨损影响信号接触。对于需要传输小信号音频的装置，稳定的接触压力有助于降低摩擦噪声和断续接触。

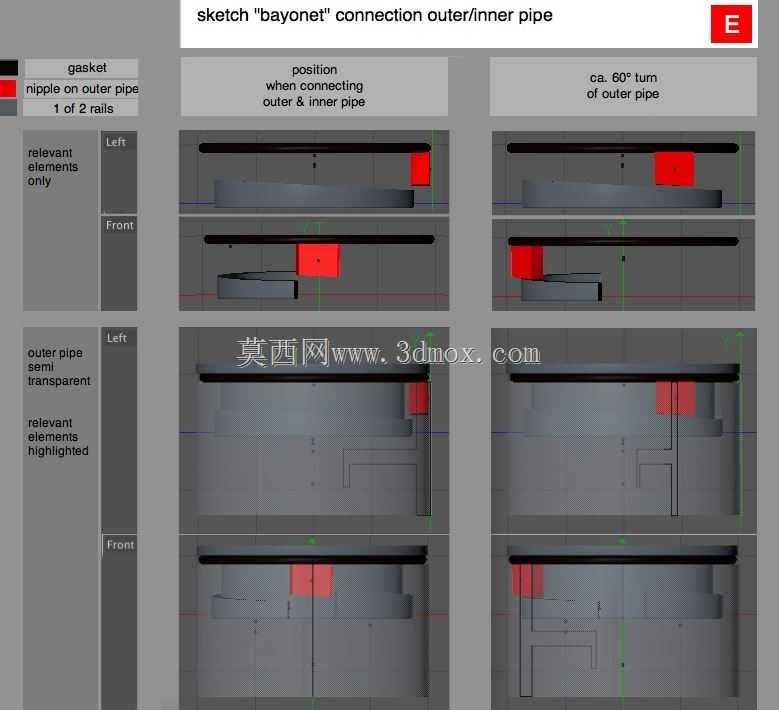

　　在三维建模与结构评审时，需要重点检查几处配合关系。首先是卡口轨迹的导入角，导入角过小会造成插入困难，过大则可能在未旋转到位时自行滑出；其次是锁止面的接触长度，应保证在制造公差和磨损累积后仍有足够重叠量。再次是插头插入深度，必须让三段电极完全进入对应簧片区域，同时外部卡口刚好到达锁定高度，不能出现机械外壳已锁死而电气触点尚未到位的情况。插孔后方的封闭或半封闭结构也要考虑，防止焊脚露出后与周边金属件短路。

　　若用于快速原型制作，可选用ABS或类似易加工材料制作外部锁套与面板支架，先验证卡口手感和插拔路径，再对接触件选用标准音频插孔以保证电气性能。材料选择上，锁止壳体需要具备一定耐磨性和较低摩擦系数，频繁旋转部位若表面过于粗糙，会产生粉屑并影响操作手感。内部插孔则应优先采用成熟商用件，因为簧片弯曲角度、接触压力和镀层性能直接决定音频连接寿命，自制金属簧片很难在小尺寸下达到稳定一致性。

　　总体来看，该模型展示的是一种在标准3.5mm立体声连接基础上叠加机械锁的实用方案。它适用于对连接可靠性有要求但又不希望改用大型航空插头的小型设备，结构紧凑、操作直接，能够在有限空间内同时满足音频信号传输、快速插拔和抗振防脱需求。建模时将插头、插座、PCB及电池模块同时表达，也便于检查整机装配顺序、线缆走向以及外壳开孔边界，为后续详细设计和样机验证提供明确的结构参考。
