快速刺刀锁紧连接结构三维设计

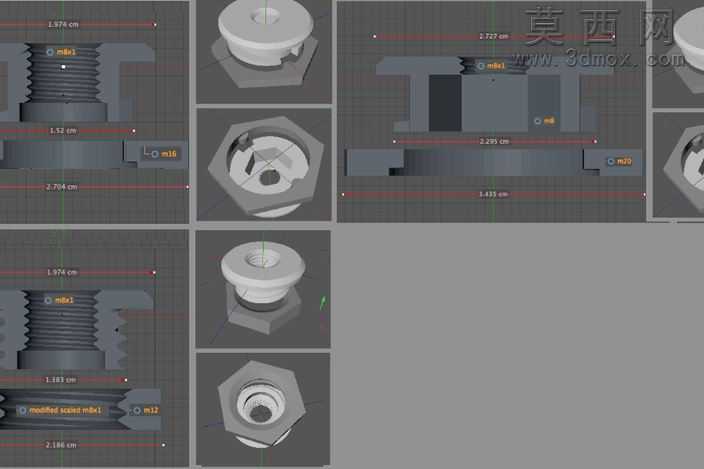

本作品为快速刺刀式锁紧连接结构的三维设计，整体建模过程围绕精密配合的连接需求展开，在三维建模阶段严格遵循常规机械加工与3D打印的尺寸适配规则，所有螺纹结构均采用M8x1标准规格进行参数化绘制，分别构建了外螺纹螺钉、内螺纹螺母、刺刀外螺纹配合件、刺刀内螺纹配合件三类不同适配版本的零件，每一处尺寸标注都经过反复校验，确保100%匹配常规尺寸公差要求，避免打印或加工过程中出现尺寸偏差导致的装配失效。建模过程中针对锁紧结构的核心配合面做了精细化处理，刺刀卡槽的导向角度、锁止位的卡位凸起、螺纹旋合的行程长度都经过结构推演，保证连接时可以实现快速插入旋紧锁止，拆卸时仅需小角度旋转即可分离，兼顾连接可靠性与操作便捷性。材质设置上针对不同零件的功能属性做了区分，螺纹配合件采用金属质感材质模拟不锈钢加工件的表面效果，锁紧卡位部分做了细微的纹理处理提升装配时的摩擦力，所有零件的边缘都做了符合工艺要求的倒角处理，避免锐边带来的安全隐患同时提升结构的耐用性。结构设计上参考了立体声插头、插座类快接结构的成熟思路，将刺刀锁的快速连接特性与螺纹连接的紧固特性相结合，既保留了螺纹连接的抗松脱能力，又通过刺刀结构大幅缩短了连接操作的行程，整体结构紧凑，所有零件的总成型容量控制在合理区间，适配常规桌面级3D打印机的成型尺寸要求，无需拆分打印即可完成单个零件的制作。设计过程中针对不同使用场景预留了版本调整空间，三个版本的螺钉螺母组合可以适配不同的安装厚度需求，用户可以根据实际装配场景选择对应的版本进行使用，所有配合面的公差设置都预留了合理的装配间隙，既不会出现间隙过大导致的连接松动，也不会因为间隙过小导致装配卡滞，整体结构经过虚拟装配验证，所有运动行程无干涉，锁止动作顺畅到位，可直接用于快接连接结构的参考设计、3D打印制作或者机械结构教学演示使用。
